1 Ruang Masalah Format Lebar

Faktor manusia dan geometri piksel tidak dapat dipisahkan. Pada diagonal 8,0 inci, matriks 1920×1200 menghasilkan resolusi kira-kira283 piksel per inci(√(1920²+1200²)/8.0). Kepadatan tersebut berada jauh di atas ambang batas yang dapat digunakan oleh operator yang memiliki penglihatan normal untuk menyelesaikan struktur piksel diskrit pada jarak pandang HMI tipikal 30–70 cm, sehingga elemen UI vektor dan mesin terbang kecil dirender tanpa aliasing yang terlihat.

Iturasio 16:10(1.60) tidak sembarangan. Ini mendekati rasio emas (φ ≈ 1,618), dan keekonomian area-ke-perimeternya mendukung tata letak multi-kolom yang padat — bagan tren di samping tabel setpoint di samping kluster kontrol — yang mendefinisikan perangkat lunak industri dan medis. Jika panel 4:3 memaksa penumpukan dan pengguliran vertikal, kanvas lebar memungkinkan informasi hidup berdampingan secara spasial, sehingga mengurangi biaya navigasi operator.

2 Integritas Sinyal: Mengapa Serialisasi LVDS Menang

LVDS (TIA/EIA-644) mengubah bus piksel ujung tunggal yang lebar menjadi konstelasi kecil pasangan diferensial berayun rendah. Yang kanonik7:1pemetaan melipat tujuh bit berujung tunggal ke dalam satu saluran diferensial, sehingga bus RGB 24-bit dengan pengaturan waktu dipecah dari sekitar 28 konduktor menjadi lima pasang — di sini disusun sebagaikelompok saluran ganjil/genap(ELV0-3 / OLV0-3 ditambah jam).

Konsekuensi teknisnya semakin kompleks. Mode umum terkontrol di dekat 1,2 V dengan ayunan diferensial ≈350 mV menghasilkan tepi transisi cepat pada daya dinamis yang relatif rendah (P ∝ C·V²·f). Pasangan yang berpasangan erat menghilangkan medan medan jauh, menekan radiasi mode umum; dan ayunan sederhana membuat diagram mata tetap terbuka melintasi konektor dan melenturkannya tanpa pemerataan penerima. Untuk panel berukuran 8 inci yang melewati harness internal puluhan sentimeter, margin tersebut adalah perbedaan antara desain yang kokoh dan desain yang terputus-putus.

3 Menuju Arsitektur Penginderaan Kapasitif G+G

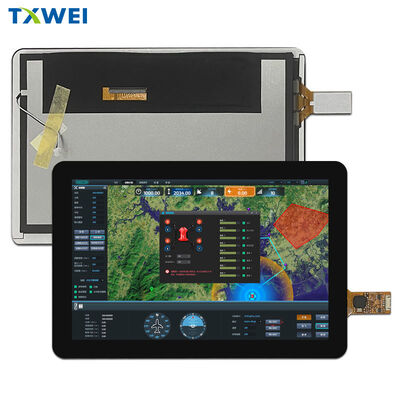

Modul ini mengadopsi akaca di atas kaca (G+G)konstruksi: kaca sensor ITO diskrit yang dilaminasi di bawah kaca penutup terpisah. Hal ini memisahkan substrat penginderaan dari kaca depan struktural, sehingga masing-masing dapat dioptimalkan — sensor untuk geometri elektroda dan netralitas optik, penutup untuk kekerasan dan ketahanan benturan.

Penginderaan adalahsaling kapasitif. Elektroda pemancar diberi energi sementara elektroda penerima mengukur muatan yang digabungkan di setiap persimpangan; ujung jari mengalihkan sebagian bidang pinggiran, menghasilkan ΔC terlokalisasi yang diubah oleh pengontrol menjadi pusat massa. ItuILI2132front-end melaporkan paket digitizer USB HID yang terstandarisasi, sehingga host menghitung perangkat sentuh asli tanpa pengembangan driver yang dipesan lebih dahulu — sebuah pintasan integrasi dengan nilai rekayasa nyata.

4 Tumpukan Optik: Laminasi, AF/AG, dan Pertukaran Kejelasan–Kabut

Setiap antarmuka udara yang tidak terikat menciptakan pantulan Fresnel sekitar 4% per permukaan, ditambah jalur pemandu cahaya internal yang menyebarkan cahaya sekitar. Mengikat tumpukan secara optik — kaca penutup ke sensor melalui SCA, sensor ke panel melalui OCA — menghilangkan antarmuka tersebut, meningkatkan kontras efektif di bawah cahaya terang, melemahkan artefak refleksi internal, dan menambah kekakuan mekanis terhadap guncangan dan masuknya kontaminasi.

Lensa penutup kemudian membawa dua fungsi permukaan yang direkayasa: ananti-sidik jari (AF)lapisan yang menurunkan energi permukaan untuk menahan noda oleofobia, dananti-silau (AG)etsa yang menyebarkan highlight specular ke dalam bidang matte. Desainnya mencapai≥85% transmisiDan≥6 jamkekerasan sambil mempertahankan kejernihan optik.

5 Fotometri dan Fisika Penurunan Seumur Hidup

Lampu latar dengan pencahayaan tepi menyatu36 LED putihmemberi makan piring pemandu cahaya, mengantarkan1000 cd/m²tipikal (maksimum 1200 cd/m²) dengankeseragaman minimal 70%.. Ruang kepala pencahayaan adalah metrik operasional untuk sistem ambien tinggi: ruang ini mempertahankan tampilanrasio kontras efektifketika refleksi ambien tambahan menekan ujung gelap kurva transfer.

Nilai umur LED adalah20.000 jam, didefinisikan sebagai interval hingga 50% pencahayaan awal pada 55 mA/LED. Penyusutan cahaya dipercepat dengan suhu persimpangan, dan arus penggerak berpasangan langsung ke suhu tersebut. Oleh karena itu, mempertahankan masa pakai yang terukur memerlukan desain termal — penyebaran panas ke belakang yang memadai dan perhatian terhadap ventilasi enclosure — bukan hanya kepatuhan kelistrikan.

6 Arsitektur Kelistrikan dan Urutan Daya

Modul dijalankan dari a3.3VRel VDDIN yang menyalurkan tahap DC/DC pada modul yang menghasilkan pasokan gerbang/sumber internal panel; lampu latar adalah string kepatuhan tinggi yang terpisah (V_F16.8–19.2 V di I_FTipikal 330 mA / maks 390 mA, 36 LED). Driver LED arus konstan sangat penting untuk mengimunisasi pencahayaan terhadap V_Fbinning dan penyimpangan termal; PWM atau peredupan analog memperluas rentang kecerahan yang dapat digunakan tanpa pergeseran kromatik.

7 Matriks Kualifikasi Keandalan

Kriteria kelulusan tidak termasuk anomali fungsional, segmen hilang atau korsleting, penurunan kejernihan, status non-tampilan, dan kebocoran kristal cair — modul harus mempertahankan aliran listrikDanintegritas optik di seluruh amplop.

8 Catatan Rekayasa Integrasi

9 Analisis Perbandingan

10 Domain Aplikasi

Kios swalayan dan terminal tiket · POS ritel dan merchandising interaktif · panel kontrol industri dan HMI mesin · monitor medis dan panel depan diagnostik · terminal dalam kendaraan, EV, dan stasiun pengisian daya · papan reklame digital dan pusat kendali gedung pintar.

11 Pertanyaan yang Sering Diajukan
