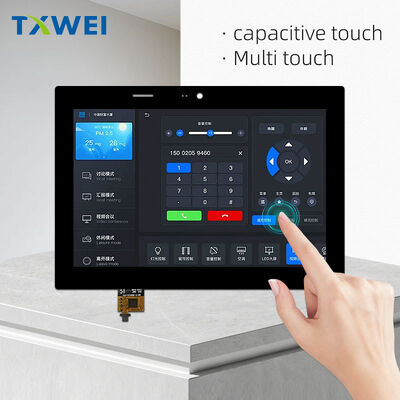

8 inci capacitive layar sentuh layar LCD antarmuka MIPI 1200 * 1920 tampilan keamanan

MOQ:	1
harga:	Dapat dinegosiasikan
Periode pengiriman:	Tirai Aluminium Tahan Lembab Zigbee
Cara Pembayaran:	L/C,D/A,D/P,T/T
Kapasitas pasokan:	10000 buah

Informasi detil

Deskripsi Produk

Informasi detil

Tempat asal

SHENZHEN

Nama merek

TXWEI

Sertifikasi

CE FCC ROHS

Nomor model

TXW800042B0-YLT

Dokumen

Jumlah piksel:

1200*1920

Arah Pandang:

Antarmuka tampilan:

MIPI 4 Lane

Kecerahan:

500 nits

Daerah Aktif:

107.64*172.22

Ukuran Garis Besar:

137.61*197.06*4.5mm

Suhu pengoperasian:

-10+60℃

Suhu Penyimpanan:

-20+70 ℃

Jumlah pin:

31pin

Sentuh Teknologi:

Antarmuka sentuh:

Sentuh IC:

GT1151QM

Menyoroti:

Layar LCD sentuh kapasitif 8 inci

Modul tampilan keamanan antarmuka MIPI

TFT LCD display kontrol lampu pabrik

Deskripsi Produk

TXW800042B0-YLT

TFT LCD WQXGA+ 8,0" dengan CTP Terintegrasi

1200 × 1920 · MIPI 4-Jalur · 500cd/m² · LCM 2,80mm · Sentuhan Kapasitif G+G · Tampilan Semua ArahFilosofi Produk

TXW800042B0-YLT mewakili pemikiran ulang mendasar tentang apa yang bisa menjadi modul tampilan. Ini bukan sekadar layar dengan panel sentuh yang terpasang. Ini adalah sistem optoelektronik terpadu — tampilan, sentuhan, dan pencahayaan yang direkayasa sebagai satu kesatuan yang koheren.

Modul ini mengatasi ketegangan desain spesifik dalam elektronik portabel modern: konflik antara peningkatan kepadatan piksel dan pengurangan ketebalan fisik. Dengan ketebalan LCM saja 2,80 mm dan total 4,85 mm dengan integrasi sentuhan, modul ini mencapai faktor bentuk yang tidak praktis lima tahun lalu, sambil memberikan 2,3 juta piksel yang dapat dialamatkan secara individual di seluruh diagonal 8,0 inci yang berorientasi potret.

Arsitektur Tampilan

Matriks Piksel

Matriks aktif menggunakan 1200 kolom dan 1920 baris transistor film tipis, masing-masing mengontrol triad subpiksel garis vertikal RGB. Pitch horizontal 0,0299 mm kali vertikal 0,0897 mm menghasilkan kepadatan piksel yang cukup untuk penyempurnaan tipografi pada jarak pandang genggam yang umum — sekitar 40 hingga 60 sentimeter — tanpa penalti komputasi dan daya dari resolusi kelas 4K.

Area aktif 107,64 mm × 172,22 mm menempati rasio aspek 10:16. Orientasi ini memprioritaskan kepadatan informasi vertikal, sebuah keputusan yang mencerminkan penempatan modul yang dimaksudkan dalam aplikasi yang berpusat pada dokumen, antarmuka pengguliran, dan instrumen mode potret di mana ketinggian menyampaikan hierarki informasi.

Mode Tampilan

Operasi transmissive Normally Black memberikan dua keuntungan berbeda. Pertama, keadaan tanpa daya menyajikan permukaan yang dalam dan menyerap cahaya — secara fungsional filter densitas netral — yang mengurangi konsumsi daya yang dirasakan selama keadaan idle dan meningkatkan kontras di bawah pencahayaan sekitar. Kedua, rotasi optik yang bergantung pada tegangan dari lapisan kristal cair menghasilkan respons gamma yang lebih selaras dengan persepsi luminansi manusia daripada alternatif Normally White, terutama di wilayah bayangan kritis di bawah 20% drive digital.

Karakteristik Tampilan

Teknologi tampilan 'All O'Clock' menghilangkan asimetri arah yang membatasi desain TFT konvensional. Tumpukan optik — polarisator, film peredam, lapisan kristal cair, dan polarisator kedua — direkayasa sedemikian rupa sehingga kerucut kontras yang dapat diterima meluas secara seragam di seluruh 360 derajat azimut. Ini dicapai melalui distribusi sudut kemiringan yang terkontrol dan penyelarasan kristal cair domain ganda atau multi-domain, daripada penumpukan film kompensasi sederhana.

Konsekuensi praktisnya: perangkat yang dipasang di lingkungan tampilan bersama — kereta medis, panel industri, atau perangkat genggam game — menampilkan warna dan kontras yang identik terlepas dari posisi pengamat. Tidak ada inversi warna. Tidak ada pergeseran gamma. Tidak ada penurunan luminansi pada sudut miring.

Integrasi Sentuhan

Desain Struktural

Panel sentuh kapasitif menggunakan arsitektur G+G (Glass + Glass): lensa penutup kaca Panda 1,1 mm, lapisan pengikatan optik SCA 0,20 mm, kaca sensor 0,55 mm dengan elektroda pola ITO atau metal mesh, dan lapisan SCA kedua 0,20 mm yang dilaminasi ke permukaan tampilan. Ketebalan total tumpukan sentuhan: 1,85 mm ± 0,15 mm, tidak termasuk bahan tambahan.

Konstruksi ini memprioritaskan daya tahan dan kejernihan optik daripada ketebalan absolut. Kaca penutup 1,1 mm memberikan kekerasan permukaan ≥7H di bawah beban 750g — cukup untuk menahan goresan kunci, tekanan stylus, dan abrasi insidental di lingkungan lapangan. Lapisan SCA (Solid Clear Adhesive) menghilangkan celah udara yang menyebabkan pantulan Fresnel dan kesalahan paralaks pada alternatif yang diikat gasket.

Karakteristik Sensor

Pengontrol GT1151QM mendukung pelacakan simultan lima titik dengan mode operasi sarung tangan dan tangan basah. Ini bukan fitur pemasaran tetapi kebutuhan rekayasa: personel medis mengoperasikan perangkat dengan sarung tangan lateks atau nitril; operator industri bekerja dengan tangan lembab atau terkontaminasi; pengguna luar ruangan menghadapi hujan dan kondensasi.

Pengontrol berkomunikasi melalui I2C pada tingkat logika 1,8V, dengan daya analog 2,8V terpisah. Pelaporan berbasis interupsi (pin CTP_INT) menghilangkan overhead polling pada prosesor host, mengurangi konsumsi daya sistem dan meningkatkan latensi sentuhan. Jalur reset khusus (CTP_RST) memungkinkan pemulihan pengontrol tanpa perlu boot ulang sistem penuh.

Integrasi Optik

Panel sentuh mencakup area filter hitam semi-transparan IR dengan karakteristik spektral tertentu: transmisi 5–15% pada panjang gelombang tampak 550nm, transmisi >80% pada inframerah 850nm. Ini memungkinkan penginderaan jarak dekat atau deteksi cahaya sekitar di balik kaca penutup tanpa mengorbankan estetika tampilan — area sensor tampak hitam seragam bagi pengguna sambil tetap transparan terhadap pemancar dan detektor IR.

Desain Antarmuka

Implementasi MIPI DSI

Antarmuka MIPI DSI 4-jalur mewakili penyimpangan yang disengaja dari standar paralel RGB dan LVDS lama. Setiap jalur data beroperasi sebagai pasangan diferensial penuh — D0P/D0N hingga D3P/D3N — dengan pasangan jam khusus CLKP/CLKN. Arsitektur ini memberikan penolakan kebisingan mode umum yang melekat, memungkinkan operasi yang andal di lingkungan yang bermusuhan secara elektromagnetik: di dekat transceiver seluler, catu daya switching, dan penggerak motor.

Protokol serial mengurangi jumlah pin menjadi total 31 — termasuk daya, ground, dan lampu latar — dibandingkan dengan 40+ untuk alternatif paralel. Pengurangan ini secara langsung diterjemahkan menjadi konektor yang lebih kecil, perutean PCB yang lebih sederhana, dan pengurangan ukuran kabel fleksibel. Untuk perangkat portabel di mana setiap miligram dan milimeter kubik memiliki biaya desain, penghematan ini tidak sepele.

Organisasi Pin

FPC 31-pin mengelompokkan sinyal yang berhubungan secara fungsional dengan pengembalian ground bergantian:

Pin 1–3: LEDA (anoda lampu latar, tiga kali redundan)
Pin 5–8: LEDK (katoda lampu latar, empat kali pengembalian)
Pin 11–12: D2P/D2N (jalur data MIPI 2)
Pin 14–15: D1P/D1N (jalur data MIPI 1)
Pin 17–18: CLKP/CLKN (jam MIPI)
Pin 20–21: D0P/D0N (jalur data MIPI 0)
Pin 23–24: D3P/D3N (jalur data MIPI 3)

Pin ground pada 9, 10, 13, 16, 19, 22, 25, 28 menyediakan jalur pengembalian dan pelindung antara pasangan diferensial berkecepatan tinggi. Pin NC (4, 26) mencadangkan posisi untuk ekspansi antarmuka di masa mendatang atau akses pengujian.

Arsitektur Daya

Rel Tegangan

Modul memerlukan tiga domain catu daya yang berbeda:

IOVCC (1,65V – 3,3V): Catu daya logika I/O dengan kompatibilitas luas. Minimum 1,65V memungkinkan antarmuka langsung ke SoC tegangan rendah modern; maksimum 3,3V mengakomodasi keluarga logika 3,3V lama tanpa terjemahan level.

VDD (2,8V – 3,3V): Input konverter DC/DC inti. Pompa pengisian daya internal menghasilkan semua tegangan spesifik TFT dari satu rel ini — VGH (~18V, gate ON), VGL (~-8V, gate OFF), VSP/VSN (referensi analog), dan VCOM (elektroda umum).

CTP_VDD (2,8V): Catu daya analog pengontrol sentuh khusus, terisolasi dari daya tampilan untuk mencegah kopling kebisingan switching ke saluran penginderaan kapasitif.

Persyaratan Urutan

Driver IC HX8279D memberlakukan urutan daya-on yang ketat untuk mencegah penguncian dan memastikan inisialisasi yang andal:

VDD naik ke ambang operasional
RESETB ditegaskan rendah untuk durasi minimum yang ditentukan
VGL dihasilkan sebelum VGH (perlindungan dioda Schottky antara VGL dan GND mencegah aktivasi SCR parasit saat VDD dan VSP dimulai secara bersamaan)
VGH naik setelah VGL stabil
Antarmuka MIPI memasuki mode Kecepatan Tinggi, menerima kode inisialisasi
Register MUX dan waktu GOA ditulis dalam waktu 50ms setelah pelepasan reset
Output tampilan diaktifkan, menampilkan bingkai pertama dengan gamma default pabrik

Urutan daya-mati membalikkan urutan ini, dengan penegasan STBYB memicu shutdown terkontrol. Mesin keadaan internal mengelola urutan rel secara otonom, mengurangi kompleksitas manajemen daya eksternal.

Sistem Pencahayaan

Susunan LED

Dua puluh tujuh LED putih dalam konfigurasi pencahayaan tepi memberikan pencahayaan latar yang seragam di seluruh area aktif 107,64 mm × 172,22 mm. Susunan beroperasi pada tegangan maju 8,4V–9,6V dengan arus tipikal 225mA, menghasilkan luminansi 500 cd/m² melalui tumpukan tampilan dan sentuhan.

Pendekatan pencahayaan tepi — LED ditempatkan di sepanjang satu atau lebih tepi panel, dengan cahaya dipandu oleh rongga reflektif dan diekstraksi melalui film diffuser — mencapai ketebalan LCM 2,80 mm yang tidak dapat dicapai oleh pencahayaan latar langsung. Perbandingannya adalah luminansi absolut: 500 cd/m² cukup untuk penggunaan dalam ruangan dan luar ruangan sedang tetapi memerlukan peningkatan untuk keterbacaan sinar matahari langsung.

Karakteristik Masa Pakai

Masa pakai LED ditentukan selama 30.000 jam hingga 50% kecerahan awal, diukur pada 32mA per LED. Metrik ini mencerminkan degradasi dunia nyata daripada kegagalan katastropik — lampu latar meredup secara bertahap, memberikan indikasi yang terlihat tentang akhir masa pakai daripada kegelapan mendadak.

Spesifikasi secara eksplisit memperingatkan bahwa arus operasi di atas 37mA per LED mempercepat degradasi. Transparansi ini memungkinkan desain termal dan listrik yang terinformasi: terapkan regulasi arus yang tepat, pendinginan yang memadai, dan yang terpenting, kontrol kecerahan yang dapat disesuaikan pengguna yang default ke tingkat sedang daripada output maksimum.

Kualifikasi Lingkungan

Enam tes kualifikasi memvalidasi ketahanan lingkungan:

Penyimpanan Suhu Tinggi (+70°C, 96 jam): Memvalidasi stabilitas material dan integritas segel di bawah tekanan termal tanpa operasi listrik. Verifikasi fungsional pasca-tes mengonfirmasi tidak ada segmen yang hilang, piksel korsleting, atau degradasi tampilan.

Penyimpanan Suhu Rendah (-20°C, 96 jam): Memastikan kemampuan start dingin dan fleksibilitas material. Tampilan standar mengalami peningkatan viskositas kristal cair dan penurunan waktu respons pada suhu ini; modul ini mempertahankan kesiapan operasional.

Operasi Suhu Tinggi (+60°C, 96 jam): Operasi listrik penuh pada suhu maksimum yang dinilai. Tampilan harus mempertahankan semua parameter fungsional tanpa pelarian termal, pergeseran warna, atau degradasi LED prematur. Kebocoran kristal cair di bawah tekanan termal operasional merupakan kegagalan otomatis.

Operasi Suhu Rendah (-10°C, 96 jam): Memverifikasi kinerja waktu nyata di lingkungan dingin. Gelembung suhu rendah — disebabkan oleh kontraksi termal diferensial antara substrat kaca dan isian kristal cair — dilarang keras. Pelonggaran segel ujung dan efek pelangi bingkai juga dilarang.

Penyimpanan Suhu/Kelembaban Tinggi (50°C, 90%RH, 96 jam): Mempercepat mekanisme masuknya kelembaban dan korosi. Modul harus mempertahankan integritas segel dan isolasi listrik di lingkungan tropis atau gudang yang tidak terkontrol.

Siklus Kejut Termal (10 siklus, -10°C hingga +60°C, jeda 30 menit): Mengekspos ketidaksesuaian koefisien ekspansi termal antara kaca, logam, polimer, dan bahan perekat. Efek pelangi bingkai dan kegagalan segel adalah kriteria penolakan otomatis.

Integrasi Mekanis

Dimensi Modul

LCM berukuran 114,60 mm × 184,10 mm × 2,80 mm. Dengan integrasi sentuhan, ketebalan total meningkat menjadi 4,85 mm ± 0,2 mm. Panel sentuh menjorok di atas area aktif tampilan sekitar 0,4 mm per sisi — area pandang 108,44 mm × 173,02 mm versus area aktif tampilan 107,64 mm × 172,22 mm — mengakomodasi toleransi laminasi dan memastikan cakupan sentuhan yang lengkap.

Fitur Kaca Penutup

Lensa penutup kaca Panda 1,1 mm mencakup:

Lapisan AF (Anti-Sidik Jari): perawatan permukaan oleofobik mengurangi visibilitas noda dan frekuensi pembersihan
Batas cetak hitam: menyembunyikan garis perekat, jejak sensor, dan ketidaksinambungan tepi dari pandangan pengguna
Wilayah semi-transparan IR: seperti yang dijelaskan di bagian integrasi sentuhan
Film pelindung: diterapkan selama manufaktur, dilepas oleh integrator sebelum perakitan akhir

Desain FPC

FPC tampilan keluar dari tepi bawah dengan pitch 0,50 mm, 31 posisi, kompatibel dengan konektor FH26-31S-0.3SHW(10) atau yang setara. FPC sentuh keluar secara terpisah dengan 8 posisi untuk antarmuka I2C. Kedua FPC menyertakan film pelindung elektromagnetik di kedua permukaan untuk mencegah sinyal MIPI berkecepatan tinggi dari kopling ke saluran penginderaan sentuh kapasitif.

Pelat penguat baja (ketebalan 0,2 mm) memberikan dukungan mekanis dan grounding listrik di area konektor. FPC CTP menyertakan tab tarik untuk pelepasan film pelindung — detail kecil yang mencegah residu perekat dan kontaminasi selama perakitan.

Aplikasi

Instrumentasi Medis

Kedalaman warna 16,7M, kalibrasi gamma stabil dari OTP, dan sentuhan yang kompatibel dengan sarung tangan memenuhi persyaratan untuk monitor pasien, ultrasound portabel, dan alat diagnostik genggam. Orientasi potret cocok untuk tampilan tren tanda vital dan peninjauan data pasien longitudinal.

Antarmuka Manusia-Mesin Industri

Operasi suhu lebar (-10°C hingga +60°C), kekebalan EMI yang kuat melalui pensinyalan diferensial MIPI, dan kekerasan permukaan 7H mengatasi realitas lantai pabrik. Tampilan mempertahankan keterbacaan melalui kaca penutup pelindung dalam kondisi cahaya sekitar tinggi.

Game dan Hiburan Portabel

Kepadatan piksel tinggi dan waktu respons cepat menciptakan pengalaman yang imersif. Profil ramping memungkinkan desain ergonomis yang tidak melelahkan tangan selama sesi yang diperpanjang. Tampilan semua arah mendukung skenario multipemain dengan perangkat bersama.

Interior Otomotif

Orientasi potret cocok untuk tampilan informasi konsol tengah dan hiburan kursi belakang. Kualifikasi suhu lebar mengatasi ekstrem termal kabin dari parkir gurun hingga start dingin kutub. Kompatibilitas MIPI menyederhanakan integrasi dengan prosesor infotainment otomotif modern.
