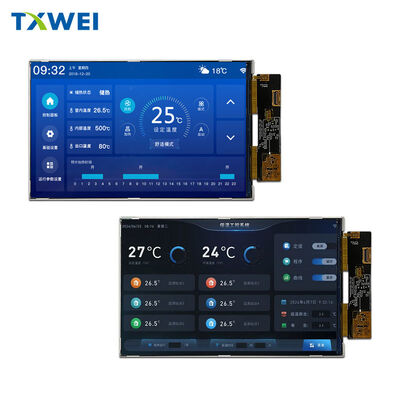

Layar 8 inci 1200*1920 Layar Peralatan Keamanan Modul LCD Antarmuka MIPI Layar Layar Sentuh Opsional

Produk

Layar 8 inci 1200*1920 Layar Peralatan Keamanan Modul LCD Antarmuka MIPI Layar Layar Sentuh Opsional

MOQ:	1
harga:	Dapat dinegosiasikan
Periode pengiriman:	Tirai Aluminium Tahan Lembab Zigbee
Cara Pembayaran:	L/C,D/A,D/P,T/T
Kapasitas pasokan:	10000 buah

Informasi detil

Deskripsi Produk

Informasi detil

Tempat asal

SHENZHEN

Nama merek

TXWEI

Sertifikasi

CE FCC ROHS

Nomor model

TXW800042B0

Dokumen

Jumlah piksel:

1200*1920

Arah Pandang:

Antarmuka tampilan:

MIPI 4 Lane

Kecerahan:

500 nits

Daerah Aktif:

107.64*172.22

Ukuran Garis Besar:

114.6*184.1*2.8mm

Suhu pengoperasian:

-10+60℃

Suhu Penyimpanan:

-20+70 ℃

Jumlah pin:

31pin

Menyoroti:

Modul layar LCD MIPI 8 inci

1200x1920 TFT layar LCD

Layar peralatan keamanan layar sentuh

Deskripsi Produk

TXW800042B0

8.0" Ultra-Slim WQXGA+ Display Module

➤Resolusi 1200×1920 · 4-Lane MIPI DSI · 550 cd/m2 · Profil 2.8mm · Penampilan semua arah

◆◆◆ Layar yang Mengubah Definisi Keunggulan Visual Portable ◆◆◆

Di dunia di mana setiap milimeter penting dan setiap piksel penting,TXW800042B0muncul sebagai solusi tampilan 8.0 inci definitif untuk desainer yang menolak untuk berkompromi.Shenzhen Tianxianwei Teknologi, karya ini memberikanResolusi 1200×RGB×1920Itu adalah2.3 juta pikseldengan kejernihan yang luar biasa, dikemas dalam kotak yang sangat tipis.2.80mm total ketebalan.

Apakah Anda membuat tablet generasi berikutnya, perangkat diagnostik genggam premium, konsol game portabel yang mendalam, atau panel HMI industri yang canggih,tampilan ini mengubah produk Anda dari biasa untuk luar biasa.Arsitektur piksel strip vertikal RGBmemastikan keaslian warna yang memenuhi tuntutan pencitraan medis, sementara550 cd/m2 luminancemenumbuk melalui tantangan cahaya lingkungan yang mengalahkan layar yang lebih kecil.

◆◆◆ Pertunjukan Visual yang Mempunyai Perhatian ◆◆◆

▪ Mengambil Keputusan Tanpa Kompromi

Peraturan1200 matriks piksel horizontal × 1920 vertikalmerupakan lompatan yang signifikan di luar layar HD standar.0.0299mm × 0.0897mm pitch piksel, TXW800042B0 mencapai kepadatan piksel yang membuat piksel individu tidak terlihat pada jarak tampilan khas    memberikan tipografi halus, ikon yang tajam,dan realisme fotografi yang dibutuhkan pengguna modern.

Peraturan107.64mm × 172.22mm area aktifmemberikan rasio aspek 10:16 yang dioptimalkan untuk potret, sangat cocok untuk membaca dokumen, antarmuka geser vertikal, dan aplikasi genggam di mana tinggi lebih penting daripada lebar.Ini bukan hanya sebuah tampilan, ini kanvas untuk desain visual yang paling ambisius..

▪ Melihat Semua Jam ️ Setiap Sudut, Sempurna

Lupakan semua yang Anda tahu tentang tampilan sudut pandang.Teknologi tampilan ALL O'CLOCK∙ prestasi teknik optik yang canggih yang mempertahankan kontras yang konsisten, akurasi warna, dan kecerahan darisetiap arah pandang yang bisa dibayangkan.

Apakah pengguna Anda memiringkan perangkat ke kiri, kanan, ke atas, ke bawah, atau kombinasi diagonal lainnya, gambar tetap utuh. Tidak ada inversi warna. Tidak ada pergeseran gamma. Tidak ada keruntuhan kontras.Ini 360 derajat keseragaman bukan hanya spesifikasi itu keuntungan kompetitif untuk produk yang digunakan dalam dinamis, lingkungan yang tidak dapat diprediksi.

▪ Biasanya Hitam

PeraturanMatriks aktif TFT transmisi hitamarsitektur memberikan warna hitam sejati yang membuat warna pop dan konten hidup. tidak seperti panel normal putih yang tampak dicuci di lingkungan gelap,layar ini mempertahankan detail bayangan dan rasio kontras yang membawa konten HDR hidup     bahkan tanpa pemrosesan HDR khusus.

◆◆◆ MIPI DSI ¢ Antarmuka Keunggulan Modern ◆◆◆

▪ Sinyal Diferensial Berkecepatan Tinggi 4 Jalur

TXW800042B0 meninggalkan Interface Paralel warisan demi4-lane MIPI DSI (Display Serial Interface)¢ standar sinyal diferensial berkinerja tinggi yang sama yang ditemukan di smartphone and tablet premium.Ini keputusan strategis yang membuka manfaat teknik yang nyata:

✓ Kekebalan EMI
Pasangan diferensial menolak kebisingan modus umum dari transceiver nirkabel, drive motor, dan sumber daya switching yang memungkinkan operasi yang dapat diandalkan di lingkungan yang bermusuhan secara elektromagnetik.

✓ Mengurangi Jumlah Pin
Hanya saja31 pin totaldibandingkan dengan 40+ untuk solusi RGB atau LVDS paralel, menyederhanakan routing PCB dan pemilihan konektor.

✓ Jalur Kabel yang diperpanjang
Sinyal MIPI yang kuat mendukung panjang kabel fleksibel yang lebih panjang tanpa degradasi sinyal ‡ penting untuk arsitektur clamshell, slider, atau perangkat artikulasi.

✓ Konsumsi daya yang lebih rendah
Transmisi serial secara inheren mengurangi disipasi daya dinamis dibandingkan dengan bus paralel multi-bit ¢ memperpanjang umur baterai dalam aplikasi portabel.

▪ Konfigurasi Pin ️ Bersih, Logis, Siap Integrasi

Konektor FPC 31 pin mengatur sinyal dengan presisi rekayasa:

LEDA (Pin 1 ¢3):Input daya anode lampu latar

LEDK (Pins 5 ¢8):Kembali katode lampu latar ️ Empat pin meminimalkan kerugian resistif dan konsentrasi termal.

Lintas data MIPI:D0P/D0N, D1P/D1N, D2P/D2N, D3P/D3N ️ Empat pasangan data yang sepenuhnya diferensial yang membawa informasi warna 24 bit pada kecepatan hingga1 Gbps per jalur.

Jam MIPI:Clock diferensial khusus CLKP/CLKN memastikan pengambilan sampel data yang tepat di semua kondisi operasi.

¢ Reset (Pin 27):Reset perangkat keras aktif rendah dengan penyaringan kebisingan cerdas    Impulse yang lebih pendek dari spesifikasi secara otomatis ditolak untuk mencegah pemicu palsu.

Rel listrik:VDD 3.3V (DC/DC), VDD 1.8V (I/O), IOVCC 1.65 ∙ 3.3V ∙ kompatibilitas tegangan fleksibel dengan SoC modern dan prosesor aplikasi.

◆◆◆ Arsitektur Daya ️ Cerdas, Efisien, Dilindungi ◆◆◆

▪ Pengiriman Daya yang Tepat dengan Multi-Rail

TXW800042B0 mengintegrasikan manajemen daya yang canggih yang melindungi investasi Anda dan menyederhanakan desain sistem:

¢ IOVCC (1,65V ¢ 3,3V):
Kompatibilitas tegangan I/O jangkauan luas memungkinkan koneksi langsung ke keluarga logika 1,8V, 2,5V, atau 3,3V tanpa penerjemah tingkat   reducing BOM cost and PCB complexity.

VDD (2,8 V  3.3 V):
Sumber konverter DC/DC inti dengan persyaratan regulasi yang ketat. Pompa muatan internal menghasilkan semua tegangan khusus TFT dari satu masukan ini.

VGH (Positive Gate Drive): ~ 18V
Diproduksi secara internal melalui pompa muatan eksternal

VGL (negative gate bias): ~-8V
Dihasilkan secara internal

VSP/VSN (Rel Analog):
Pasokan positif dan negatif untuk tangga acuan gamma ‡ pabrik-trim melalui OTP untuk konsistensi panel-ke-panel.

▪ Pengurutan Kekuatan Kritis ⁠ Perlindungan Terbina

PeraturanHX8279D driver ICmengimplementasikan urutan hidup cerdas yang mencegah mengunci dan memastikan inisialisasi yang andal:

Langkah 1:VDD naik ke tingkat operasional
Langkah 2:RESETB menyatakan rendah untuk durasi minimum, memicu reset mesin internal
Langkah 3:VGL tegangan negatif menghasilkan pertama (melalui perlindungan dioda Schottky eksternal)    kritis untuk mencegah aktivasi SCR parasit
Langkah 4:Ramp tegangan positif VGH setelah stabilisasi VGL
Langkah 5:Antarmuka MIPI memasuki mode High-Speed, menerima kode konfigurasi awal
Langkah 6:GOA MUX dan timing register harus ditulis dalam50msdari reset rilis    memastikan initialization driver gerbang yang tepat
Langkah 7:Tampilan output diaktifkan, menampilkan First Frame dengan gamma standar pabrik

Pendekatan berurutan ini menghilangkan sirkuit manajemen daya eksternal yang kompleks yang dibutuhkan oleh layar yang bersaing, mengurangi risiko desain Anda dan mempercepat waktu ke pasar.

◆◆◆ Lampu latar Cerah ️ Dirancang untuk Ketahanan ◆◆◆

▪ Array Pencahayaan 27 LED

Sistem lampu latar terintegrasi menggunakan27 LED putih efisiensi tinggiini bukan hanya pencahayaan ∙ ini adalah rekayasa optik yang dirancang untuk kinerja dunia nyata:

550 cd/m2 Luminansi khas:
Lebih dari 400 ∼ 450 cd/m2 yang khas dari tampilan kelas konsumen, memastikan keterbacaan di bawah pencahayaan kantor, interior kendaraan, dan kondisi luar yang sedang.

¢ ≥ 75% Keseragaman (Minimal):
Desain optik yang ketat mencegah "titik panas" dan "sudut gelap" yang menimpa alternatif murah.

∙ 8.4V ∙ 9.6V Range tegangan ke depan:
Mengakomodasi konverter dorongan murah dengan akurasi regulasi sedang tidak perlu referensi presisi.

225mA arus khas:
Diimbangi untuk efisiensi optimal versus manajemen termal. Array LED beroperasi dengan nyaman dalam margin desain termal untuk keandalan yang diperpanjang.

▪ Umur LED 30.000 Jam ¢ Dibangun untuk bertahan lama

Dianjurkan untuk30,000 jam pada 50% kecerahan(pada 32mA per LED), lampu latar ini bertahan lebih lama dari siklus hidup produk khas dengan margin yang signifikan.

✓ 8 jam penggunaan harian = 10+ tahun layanan
✓ 16 jam penggunaan harian = 5+ tahun operasi terus menerus
✓ Tugas industri 24/7 = 3,4 tahun sebelum biaya pemeliharaan

Spesifikasi secara eksplisit mencatat bahwa arus operasi secara langsung mempengaruhi umur panjang ∙ kejujuran desain yang memungkinkan keputusan termal dan teknik listrik yang tepat.Menerapkan regulasi arus dan manajemen termal yang tepat, dan tampilan Anda akan bertahan lebih lama dari produk yang dilayani.

◆◆◆ Keahlian Mekanik ️ Ringan, Tepat, Terintegrasi ◆◆◆

▪ Total Ketebalan 2,80 mm

Hanya saja2.80mm total ketebalan, TXW800042B0 memungkinkan desain produk yang sebelumnya tidak mungkin dengan modul tampilan konvensional:

✓ Tablet ultra- rampingyang menyaingi notebook kertas dalam portabilitas
✓ Perangkat diagnostik portabelyang tidak berkompromi pada ukuran layar
✓ Panel kontrol tertanamyang cocok dalam kedalaman lempeng dinding standar
✓ Instrumen portabeldimana setiap gram dan milimeter mempengaruhi kegunaan lapangan

▪ Dimensi yang Tepat untuk Integrasi yang Selaras

Jarak modul dari114.60mm × 184.10mmmemberikan area Bezel yang murah hati untuk ikatan perekat, penyegelan gasket, atau laminasi panel sentuh sambil mempertahankan dimensi keseluruhan yang kompak.±0,20mmmemungkinkan pemasangan langsung tanpa mekanisme pemasangan atau penyesuaian yang kompleks.

PeraturanFPC keluar dari tepi bawahdengan standar ZIF-kompatibel pitch menyederhanakan kabel routing di kerangka profil tipis. gambar mekanik yang disertakan memberikan data dimensi komprehensif untuk desain kerangka, termasuk:

Posifikasi area aktifrelatif terhadap tepi modul
Radius tikungan FPCRekomendasi untuk kehidupan fleksibel yang dapat diandalkan
Papan sirkuit pengemudi LEDlokasi untuk kontrol lampu latar eksternal
Panduan integrasi panel sentuh(0,3 ∼ 0,5 mm kelebihan sisi yang direkomendasikan)

◆◆◆ Keandalan Divalidasi ️ Diuji melebihi harapan ◆◆◆

▪ Enam Kualifikasi Lingkungan yang ketat

TXW800042B0 mengalami pengujian stres yang komprehensif yang memvalidasi kinerja di skenario penyebaran dunia nyata:

penyimpanan suhu tinggi (+70°C / 96 jam):
Memvalidasi stabilitas material dan integritas segel di bawah tekanan termal yang ekstrim dalam kondisi non-operasi.atau degradasi tampilan.

Simpan pada suhu rendah (-20°C / 96 Jam):
Memastikan kemampuan cold-start dan fleksibilitas material pada suhu di mana layar standar mengalami peningkatan viskositas kristal cair dan waktu respons runtuh.

Operasi suhu tinggi (+60°C / 96 jam):
Uji yang paling menuntut operasi listrik penuh pada suhu nominal maksimum. tampilan harus mempertahankan semua parameter fungsional tanpa termal kabur, perubahan warna,atau degradasi LED diniKebocoran kristal cair di bawah tekanan termal operasi merupakan kegagalan otomatis.

Operasi suhu rendah (-10°C / 96 jam):
Memverifikasi kinerja secara real time di lingkungan dingin. gelembung suhu rendah   yang disebabkan oleh kontraksi termal diferensial   dilarang.Pembuangan segel akhir dan efek pelangi bingkai juga dilarang.

penyimpanan suhu tinggi/kelembaban tinggi (50°C & 90%RH / 96 jam):
Modul harus mempertahankan integritas segel dan isolasi listrik di lingkungan gudang tropis atau tidak terkendali.

️ Siklus Shock Termal (10 Siklus: -10°C sampai +60°C):
Menghadapkan modul untuk cepat 30 menit tinggal transisi antara ekstrim termal. ini mengekspos koefisien-of-termik ekspansi ketidakcocokan antara kaca, logam, polimer, dan bahan perekat.Efek pelangi bingkai dan kegagalan segel adalah kriteria penolakan otomatis.

◆◆◆ Aplikasi di mana keunggulan bertemu peluang ◆◆◆

▪ Tablet & E-Reader Premium

Resolusi 1200×1920 yang dioptimalkan untuk potret, kecerahan 550 cd/m2, dan profil tipis 2,8mm menciptakan dasar yang ideal untuk tablet generasi berikutnya.Semua arah melihat memastikan membaca nyaman dan menjelajahi dalam orientasi apapun ¢ potret untuk dokumen, lanskap untuk video, atau sudut di antara.

▪ Instrumen Medis & Diagnostik

kedalaman warna 16,7M, kalibrasi gamma yang stabil dimuat dari OTP pada setiap siklus daya dan 30.000 jam lampu LED memenuhi permintaan monitor pasien, sistem USG portabel,dan alat diagnostik genggam. Antarmuka MIPI terintegrasi dengan mulus dengan SoC Medical-Grade dari Qualcomm, MediaTek

▪ HMI Industri & Sistem Kontrol Portable

Operasi suhu luas (-10°C sampai +60°C), kekebalan EMI yang kuat melalui sinyal diferensial MIPI, dan dimensi kompak memenuhi realitas lantai pabrik, kendaraan layanan lapangan,dan peralatan luar ruanganTampilan mempertahankan keterbacaan melalui kaca penutup pelindung dalam kondisi cahaya lingkungan yang tinggi.

▪ Game & Hiburan Handheld

Kepadatan piksel yang tinggi, waktu respons yang cepat, dan reproduksi warna yang bersemangat menciptakan pengalaman bermain game yang mendalam.Profil yang ramping memungkinkan desain ergonomis yang tidak melelahkan tangan selama sesi bermain yang panjang. All-Direction Viewing mendukung skenario multipemain di mana perangkat dibagikan dan dilihat dari berbagai sudut.

▪ Pemandangan Interior Mobil

Orientasi potret cocok dengan tampilan informasi konsol tengah, sistem hiburan kursi belakang, dan penggantian cermin digital.Kualifikasi suhu yang luas menangani ekstrem termal kabin dari parkir gurun ke awal dingin ArktikKompatibilitas MIPI menyederhanakan integrasi dengan prosesor infotainment otomotif modern.

◆◆◆ Pemasangan & Dukungan Teknikal ◆◆◆

Visi Anda, Teknik Kami

Shenzhen Tianxianwei Technology menawarkan layanan kustomisasi yang komprehensif untuk mengubah TXW800042B0 menjadi solusi tampilan yang sempurna:

Peningkatan kecerahan
Modifikasi arus dan kuantitas LED untuk varian yang dapat dibaca sinar matahari 800+ cd/m2.

Integrasi sentuhan
Laminasi panel sentuh kapasitif (PCAP) dengan lapisan anti-reflektif dan anti-cetakan jari.

Opsi Kaca Tutup
Kaca Gorilla yang diperkuat kimiawi, polycarbonate tahan vandal, atau Substrat Optik-Kelas yang dipotong khusus.

¢ Jembatan antarmuka
MIPI-ke-LVDS atau MIPI-ke-RGB converter board untuk kompatibilitas sistem lama.

¢ Custom FPC Routing
Posisi keluar ekor alternatif, panjang, dan jenis konektor untuk kendala mekanis yang unik.

️ Pengikatan optik
Laminasi LOCA atau OCA menghilangkan refleksi internal, meningkatkan kontras dan keterbacaan di luar dengan 20-40%.
