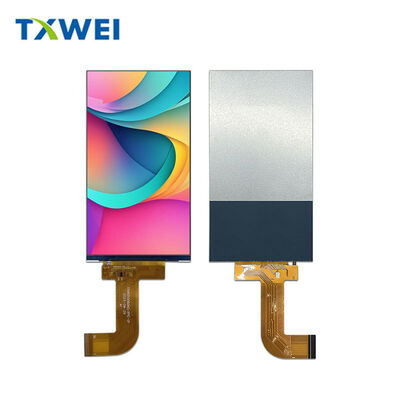

5.5 inci IPS tampilan penuh MIPI layar LCD 720*1280LCD layar

MOQ:	Berunding
harga:	negotiate
Kemasan Standar:	Kardus
Periode pengiriman:	16
Cara Pembayaran:	L/C TT D/P
Kapasitas pasokan:	10000 buah

Informasi detil

Deskripsi Produk

Informasi detil

Tempat asal

Guangdong, Tiongkok

Nama merek

TXWEI

Sertifikasi

CE ROHS FCC

Nomor model

TXW550060N0

Dokumen

Antarmuka LCM:

Antarmuka MIPI

Lcm pin n hitungan:

30pin

Tegangan lampu latar:

Suhu Penyimpanan:

-30+80℃

Derajat lumen:

1000cd/m²

Jumlah piksel:

720*1280

Elemen penggerak:

Matriks aktif TFT

Pitch Piksel (L*T):

0.00945 ((H) *0.0945 ((V)

Menyoroti:

5Layar LCD IPS MIPI berukuran 0

5 inci

720X1280 TFT LCD Display Module

Deskripsi Produk

TXW550060N0

5.5 "Industrial IPS Display Module

Optik presisi, ketahanan industri, integrasi bersih.

Kinerja Visual

720 × RGB × 1280Resolusi asli.294 PPISetiap elemen yang ditampilkan dengan definisi yang jernih dari teks halus hingga bentuk gelombang yang kompleks.

Teknologi IPSmemberikankebebasan sudut pandang penuhTidak ada inversi warna pada sudut miring. Tidak ada degradasi kontras ketika dilihat dari bawah atau sisi.Panel melakukan identik apakah dipasang secara horizontal di instrumen desktop atau vertikal di handheld scanner.

16.7 juta warnadapat dipilih melalui kalibrasi perangkat lunak gradien halus warna kulit yang akurat dalam pencitraan medis pengkodean warna yang tepat dalam aplikasi HMI industri

Area aktif:680,04 mm × 120,96 mm
Geometri piksel:Garis RGB, 0,0945 mm × 0,0945 mm pitch
Mode tampilan:Biasanya Hitam ️ Hitam dalam, kontras tinggi

Ketahanan Lingkungan

Tampilan industri tidak tinggal di kantor yang dikontrol iklim.

Suhu operasi:-20°C sampai +60°C
lantai penyimpanan dingin di pusat logistik dashboard kendaraan di panas gurun modul mempertahankan spesifikasi optik dan listrik penuh di seluruh rentang

Suhu penyimpanan:-30°C sampai +80°C
gudang diperpanjang transit melalui iklim ekstrim bertahan hidup tanpa daya tanpa delaminasi, degradasi segel, atau kerusakan kristal cair

Toleransi kelembaban:Sampai 90% RH
Instalasi pesisir, fasilitas pengolahan makanan, gudang peralatan pembersih uap, elektronik internal tetap terlindungi.

Antarmuka sinyal: MIPI DSI

Sistem tertanam modern menuntut kecepatan dan kesederhanaan.MIPI DSI 4 jalurantarmuka memberikan keduanya.

Pasangan data diferensial:D0N/D0P melalui D3N/D3P ️ empat jalur kecepatan tinggi independen untuk transmisi data pixel
Jam diferensial:CLKN/CLKP ‡ referensi waktu khusus
Sinyal kontrol:RST (hardware reset, aktif rendah), TE (efek sobek sinkronisasi frame), LCD_ID (modul identifikasi)

Rel listrik:
VDD_3.3V untuk inti logika
¢ IOV_1.8V untuk interface I/O
Pesawat GND untuk jalur pulang yang bersih

30 total pin. Konektor FPC kompak. Tata letak PCB yang lurus. Pengganggu elektromagnetik berkurang dibandingkan dengan alternatif RGB paralel. Panjang jejak yang lebih pendek. Persyaratan perisai yang lebih sederhana.

Sistem pencahayaan

Peraturanlampu latar LED bercahaya tepikegunaan15 pemancar putihdalam konfigurasi listrik seri.

Karakteristik listrik:
¢ Tegangan ke depan: 16,8V sampai 18,6V
️ arus tipikal: 100mA
️ Masukan daya: LEDA (anode) × 4 pin, LEDK (katode) × 4 pin

Output optik:
Luminance khas: 1050 cd/m2 dengan tumpukan LCD
Persamaan: Konsisten di seluruh area aktif, tidak ada redup tepi atau terjatuh sudut

Umur panjang:
️20,000 jam umur nominalhingga 50% kecerahan awal (pada 20mA per LED)
Tahun operasi terus menerus dalam aplikasi industri yang selalu aktif
Kurangi siklus pemeliharaan. Kurangi total biaya kepemilikan.

Desain Mekanik

Envelope modul:700,34 mm × 128,10 mm × 1,62 mm

Peraturan1Ketebalan.62 mmtermasuk semua lapisan optik, driver IC, dan assembly backlight. tidak ada papan driver eksternal. tidak ada modul inverter terpisah. semuanya terintegrasi ke dalam satu tumpukan tipis.

Ekor FPCmembentang dari tepi layar untuk integrasi mekanik yang fleksibel. rute melalui engsel. melipat di sekitar komponen internal. benang melalui bukaan sasis yang sempit.Desain mekanik beradaptasi dengan kendala desain industri Anda, bukan sebaliknya..

Pertimbangan pemasangan:
Area perbatasan yang tidak aktif untuk retensi perekat atau bezel
Perimeter yang kompatibel dengan segel untuk kandang IP
¢ Titik koneksi darat untuk kepatuhan EMI

Arsitektur Driver: ILI9881C

PeraturanILI9881Cdriver chip tunggal mengintegrasikan semua fungsi kontrol tampilan.

Driver sumber:720 saluran   satu per subpixel RGB kolom
Pengemudi gerbang:1280 saluran 1 per garis pemindaian horizontal
DC-DC converter:Generasi on-chip AVDD, AVEE dan tegangan bias internal lainnya dari input tunggal 3.3V
Koreksi gamma:64 langkah dapat diprogram per saluran warna
Manajemen daya:Modus tidur, deep standby, dan keadaan aktif dengan sub-millisecond wake transitions

Penyimpanan konfigurasi:EEPROM internal mempertahankan kalibrasi pabrik, pengaturan VCOM, dan default power-on. Tidak ada konfigurasi eksternal yang diperlukan setelah integrasi awal.

Waktu dan Kontrol

Urutan reset:
Jangkauan pulsa minimal: 10 mikrodetik
Waktu pembatalan reset: 5 milidetik (standar wake), 120 milidetik (pengisian ulang register penuh dari EEPROM)


Urutan daya:
VDDI (voltase I/O) stabil sebelum VCI (inti analog)
Kedua rel stabil sebelum RESX desertation
Status LP-11 pada jalur MIPI selama power-up
️ > 1 mL keterlambatan sebelum masuk ke mode kecepatan tinggi MIPI

Kekuatan efek merobek:
¢ TE pin menyediakan batas frame sinkronisasi
Menghilangkan kerusakan visual dalam skenario pembaruan parsial
Penting untuk aplikasi pencari kamera dan osiloskop real-time

Verifikasi Keandalan

Setiap seri produksi menjalani skrining stres lingkungan.

penyimpanan suhu tinggi:96 jam pada + 80 °C
Penyimpanan suhu rendah:96 jam pada -30 °C
Operasi suhu tinggi:96 jam pada +60 °C didukung   latihan driver IC, backlight dan interkoneksi listrik di bawah beban termal
Operasi suhu rendah:96 jam pada -20°C bertenaga
penyimpanan kelembaban:96 jam pada 60°C / 90% kelembaban relatif         uji tahan kelembaban dan kekebalan korosi
Siklus kejutan termal:10 siklus lengkap, -30 °C sampai +80 °C, 30 menit tinggal    mempercepat tekanan hidup pada antarmuka material yang berbeda

Kriteria penerimaan:
0 kegagalan fungsional
Tidak ada segmen yang hilang, piksel pendek, atau anomali tampilan
Tidak ada kebocoran kristal cair
Tidak ada pembentukan gelembung suhu rendah
Tidak ada efek pelangi atau efek kerangka.

Kepatuhan & Bahan

Memenuhi arahan RoHSSemua bahan dan pengolahan bebas timbal
Opsi bebas halogentersedia atas permintaan
Pengungkapan zat REACHdisediakan untuk dokumentasi peraturan
Pelaporan Mineral Konflikdidukung untuk transparansi rantai pasokan

Dukungan Integrasi

Ketersediaan sampel:Sampel teknik biasanya dikirim dalam waktu 5 hari kerja
Kit Evaluasi:Papan driver opsional dengan jembatan HDMI-to-MIPI untuk prototipe cepat
Sampel mekanik:Unit non-fungsional untuk pemeriksaan pas dan pengembangan perlengkapan
Dokumen teknis:Lembar data lengkap, contoh kode inisialisasi, laporan pengukuran optik

Dukungan teknik aplikasi:Akses langsung ke spesialis tampilan untuk optimasi waktu, kurva gamma kustom, dan konsultasi integrasi mekanik.
