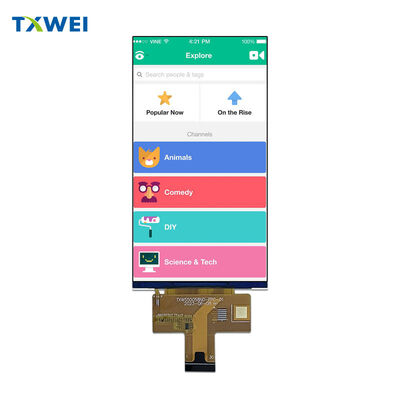

Layar tampilan TFT asli baru 5,5 inci 720×1280 layar vertikal definisi tinggi layar LCD 25 pin antarmuka MIPI

Produk

Layar tampilan TFT asli baru 5,5 inci 720×1280 layar vertikal definisi tinggi layar LCD 25 pin antarmuka MIPI

MOQ:	Berunding
harga:	negotiate
Kemasan Standar:	Kardus
Periode pengiriman:	16
Cara Pembayaran:	L/C TT D/P
Kapasitas pasokan:	10000 buah

Informasi detil

Deskripsi Produk

Informasi detil

Tempat asal

Guangdong, Tiongkok

Nama merek

TXWEI

Sertifikasi

CE ROHS FCC

Nomor model

TXW550058N0

Dokumen

Daerah Aktif:

68,04(H) * 120,96(V)

Suhu pengoperasian:

-20+70

Tipe LCD:

Biasanya Hitam

Elemen penggerak:

Matriks aktif TFT

Jumlah piksel:

720*3RGB ((H) X1280 ((V)

Pitch Piksel (L*T):

0.00945 ((H) *0.0945 ((V)

Derajat lumen:

300cd/m²

Pengaturan piksel:

garis RGB

Menyoroti:

Layar LCD TFT 5

5 inci antarmuka MIPI

Layar LCD vertikal definisi tinggi 720×1280

Deskripsi Produk

TXW550058N0

5.5" HD IPS LCD Display Module

◆ ◆PEMBANGUNAN PRODUK◆ ◆

Tampilan LCD TFT 5,5 inci berkinerja tinggi dengan resolusi HD dan teknologi IPS canggih,dirancang untuk aplikasi yang membutuhkan kinerja visual yang dapat diandalkan dengan fleksibilitas tampilan yang luas dan konektivitas antarmuka MIPI modern.

720 x 1280 piksel, 16,7 juta warna, biasanya mode Hitam.

Diproduksi oleh Shenzhen Tianxianwei Technology dengan ILI9881C driver IC dan 4-lane MIPI DSI high speed differential interface.

▌▌▌Spesifikasi Tampilan▌▌▌

Area Aktif & Konfigurasi Pixel

Langkah-langkah area tampilan aktif680,04 mm × 120,96 mmdengan720 × RGB × 1280piksel dalam konfigurasi jalur RGB.00,0945 mm × 0,0945 mmMemastikan akurasi geometris dan reproduksi gambar yang seragam di seluruh permukaan tampilan.

Keuntungan Teknologi IPS

Semua Jam 0:00Dukungan arah melihat menghilangkan pergeseran warna dan kehilangan kontras dari sudut pandang apa pun.

kedalaman warna

16.7 jutaWarna yang dapat dipilih oleh perangkat lunak memberikan citra yang kaya dan hidup untuk aplikasi yang menuntut.

️

Antarmuka & Konektivitas

Arsitektur MIPI DSI 4-Lane Modern

High-speed differential signaling through 30-pin FPC connector enables reliable video transmission with reduced electromagnetic interference and simplified system integration compared to legacy parallel RGB solutions.

Konfigurasi Pin yang Komprehensif

Empat pasangan jalur data (D0±, D1±, D2±, D3±) menangani aliran piksel yang dikemas dengan jam tertanam. Pasangan jalur jam khusus (CLKP/CLKN) menyinkronkan transfer data.Beberapa titik tanah memastikan integritas sinyal.

Rel Pasokan Listrik

IOVCC pada1.8Vuntuk antarmuka logika.3.3Vuntuk driver LCD. Pin VSP/VSN eksternal tersedia untuk generasi pasokan analog. Terminal LEDA/LEDK khusus untuk koneksi lampu latar.

Dukungan Panel Sentuh

Ketentuan antarmuka sentuh terintegrasi termasuk CTP_SDA dan CTP_SCL untuk komunikasi I2C, CTP_INT untuk sinyal gangguan, CTP_RST untuk pengaturan ulang pengontrol dan CTP_VCC untuk2.8V ~ 3.3Vsentuh catu daya.

● ● ●Sistem lampu belakang● ● ●

Array LED Edge-Lit

Konfigurasi pencahayaan tepi yang efisien dengan beberapa LED putih memberikan distribusi kecerahan yang seragam.

Parameter Listrik

Jangkauan tegangan ke depan20V ~ 23V. Listrik operasi40 mATipikal per string.

Kinerja optik

300 cd/m2Luminansi minimum dengan80%keseragaman khas di seluruh area aktif.

Masa Hidup yang Lebih Lama

30,000 jamUmur operasi LED hingga 50% kecerahan pada kondisi arus nominal.

★ ★ ★PEMERANGAN Lingkungan★ ★ ★

Kondisi Operasi

-20°C sampai +70°Ckisaran suhu kerja.20% ~ 90% RHtoleransi kelembaban tanpa kondensasi.

Kapasitas penyimpanan

-30°C sampai +80°Crentang suhu penyimpanan yang diperpanjang menjaga integritas produk selama transportasi dan penyimpanan.

️

Jaminan Keandalan

️

Validasi Tekanan Lingkungan yang ketat

Pengujian penyimpanan suhu tinggi pada+80°Cvalidasi penyimpanan suhu rendah pada-30°CEkstrim suhu operasi dikonfirmasi pada+70°Cdan-20°Cpaparan suhu dan kelembaban tinggi pada60°C × 90%RHSiklus kejutan termal antara-20°C dan +70°Cselama 10 siklus lengkap dengan periode istirahat 30 menit.

Kriteria Penerimaan Zero Defect

Tidak ada kegagalan fungsional yang diizinkan termasuk segmen yang hilang, pendek listrik, atau degradasi kejelasan layar.Tidak ada pembentukan gelembung suhu rendah, akhir penguncian longgar, atau efek frame pelangi dapat diterima.

️Waktu & urutan daya️

Persyaratan Inisialisasi Kritis

Urutan power-on yang tepat memastikan inisialisasi driver IC yang dapat diandalkan dan mencegah potensi kerusakan pada generator tegangan internal.Jalur MIPI memasuki keadaan daya rendah LP-11 selama periode reset.

Reset Spesifikasi Waktu

Durasi pulsa RESX minimal10 μsuntuk pengakuan reset yang valid. Reset membatalkan waktu5 msyang khas untuk memuat register dari EEPROM.120 msmaksimum yang diperlukan ketika reset diterapkan selama mode Sleep Out untuk urutan blanking lengkap.

Perlindungan Penolakan Spike

Reset pulsa lebih pendek dari5 μsPulsa lebih lama dari10 μsWilayah transisi antara5 μs dan 10 μsMemulai urutan reset dengan pengakuan yang dijamin.

️Kinerja optik️

Definisi rasio kontras

CR = L63 / L0

Di mana L63 mewakili luminans pada tingkat abu-abu 63 dan L0 mewakili luminans pada tingkat abu-abu 0.

Karakteristik Waktu Tanggapan

Waktu naik (ton) mengukur transisi dari 10% ke 90% respon optik. Waktu jatuh (toff) mengukur transisi dari 90% ke 10% respon optik.

Pengukuran sudut pandang

Sistem koordinat standar mendefinisikan arah jam 12 sebagai referensi.sumbu Y + dan Y- mewakili sudut pandang vertikal dengan arah 6 jam pada 90 °.

️DIMENSI FISIK️

Profil Modul Kompak

Dimensi keseluruhan700,34 mm × 128,10 mm × 1,62 mm(lebar × tinggi × ketebalan) memungkinkan integrasi ke dalam aplikasi terbatas ruang.

Konstruksi Ringan

Spesifikasi berat harus ditentukan berdasarkan konfigurasi akhir dan persyaratan khusus pelanggan.
