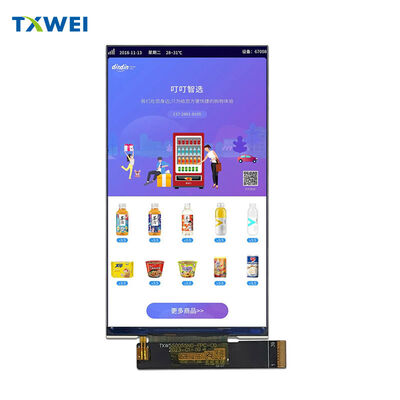

Layar TFT LCD 5,5 inci 1080*1920ips layar vertikal definisi tinggi colokan MIPI dapat dicocokkan dengan tampilan perangkat genggam TP

Produk

Layar TFT LCD 5,5 inci 1080*1920ips layar vertikal definisi tinggi colokan MIPI dapat dicocokkan dengan tampilan perangkat genggam TP

MOQ:	Berunding
harga:	negotiate
Kemasan Standar:	Kardus
Periode pengiriman:	16
Cara Pembayaran:	L/C TT D/P
Kapasitas pasokan:	10000 buah

Informasi detil

Deskripsi Produk

Informasi detil

Tempat asal

Guangdong, Tiongkok

Nama merek

TXWEI

Sertifikasi

CE ROHS FCC

Nomor model

TXW550055N0

Dokumen

Daerah Aktif:

68,04(H) * 120,96(V)

Arus Lampu Latar:

Derajat lumen:

520cd/m²

Suhu Penyimpanan:

-30+80℃

Lcm pin n hitungan:

39 Pin

Proses laminasi:

Semua jam

Jumlah piksel:

1080*1920

Ukuran Garis Mekanis (W*H*T):

70,04*128,29*1,68

Menyoroti:

5Layar LCD TFT 5 inci

Tampilan definisi tinggi IPS 1080x1920

Modul LCD colokan MIPI

Deskripsi Produk

TXW550055N0

Modul Layar LCD IPS Full HD 5,46"

◆ ◆ ◆ TINJAUAN PRODUK ◆ ◆ ◆

Layar LCD TFT premium 5,46 inci yang menghadirkan resolusi Full HD yang memukau melalui teknologi IPS canggih untuk aplikasi yang membutuhkan kinerja visual luar biasa dan fleksibilitas tampilan yang luas.

1080 × 1920 piksel. 16,7 juta warna. Mode Normalnya Hitam.

Diproduksi oleh Shenzhen Tianxianwei Technology dengan driver IC Himax HX8399-C dan antarmuka berkecepatan tinggi MIPI DSI 4-jalur.

▌▌▌ SPESIFIKASI LAYAR ▌▌▌

Area Aktif & Resolusi

Area tampilan aktif berukuran 68,04 mm × 120,96 mm dengan konfigurasi piksel 1080 × RGB × 1920 dalam susunan garis RGB. Jarak piksel persegi 63 μm × 63 μm memastikan kualitas gambar yang seragam tanpa distorsi geometris.

Teknologi IPS

Dukungan arah pandang Semua Jam

 memberikan warna dan kontras yang konsisten dari setiap sudut. Tidak ada pergeseran warna. Tanpa kompromi.

Kinerja Warna16,7 juta warna yang dapat dipilih perangkat lunak. Mode Normalnya Hitam

untuk hitam pekat dan kontras superior.

════════════════════════════════════════

ANTARMUKA & KONEKTIVITAS

Arsitektur MIPI DSI 4-Jalur Modern

Pensinyalan diferensial berkecepatan tinggi melalui konektor FPC 39-pin memungkinkan transmisi video yang andal dengan EMI yang berkurang dan integrasi PCB yang disederhanakan dibandingkan dengan antarmuka paralel lama.

Pengiriman DayaPasokan logika IOVCC pada 1,8V (toleran 1,65V ~ 3,3V). Driver analog ditenagai oleh VSP/VSN pada ±4,8V ~ ±6,0V. Driver gerbang menghasilkan -20°C dan VGL (-7V)

 secara internal untuk peralihan TFT.

Pasangan Diferensial

Jalur jam (CLKP/CLKN) ditambah empat jalur data (D0-D3) menangani aliran piksel yang dikemas. Sinyal TE mencegah robekan. Output PWM memungkinkan kontrol driver LED eksternal.● ● ● SISTEM LAMPU LATAR

 ● ● ●

Susunan LED Tepi dengan 14 LED Putih Efisiensi Tinggi

Pencahayaan tepi yang canggih memberikan iluminasi yang seragam dengan ketebalan minimal.

Parameter ListrikTegangan maju 19,6V ~ 22,4V. Arus tipikal 40 mA

 per string.

Output Optik520 cd/m²

 luminansi tipikal dengan panel LCD.

Keandalan30.000 jam

umur LED hingga 50% kecerahan pada operasi 20mA.★ ★ ★ PERINGKAT LINGKUNGAN

 ★ ★ ★

Rentang OperasiSuhu kerja -20°C hingga +70°C. Toleransi kelembaban 20% ~ 90% RH.

Kondisi Penyimpanan

Rentang penyimpanan diperpanjang -30°C hingga +80°C.╔══════════════════════════════════════╗

VALIDASI KEANDALAN

╚══════════════════════════════════════╝

Pengujian Stres Lingkungan yang Komprehensif

Penyimpanan suhu tinggi pada

+80°C selama 96 jam. Penyimpanan suhu rendah pada -30°C selama 96 jam. Ekstrem suhu operasi divalidasi pada +70°C dan -20°C masing-masing selama 96 jam. Penyimpanan suhu/kelembaban tinggi pada 50°C × 90%RH selama 96 jam. Siklus kejutan termal -20°C ↔ +60°C selama 10 siklus.Diterima Tanpa Cacat

Tidak ada segmen yang hilang. Tidak ada korsleting. Tidak ada kebocoran kristal cair. Tidak ada gelembung. Tidak ada kegagalan segel.

◈

KINERJA OPTIK ◈Kontras & Respons

Rasio kontras minimum

700:1. Tipikal 1000:1. Waktu respons tipikal 35 ms, maksimum 45 ms.

Kebebasan Melihat

Sudut pandang tipikal 80°

 ke segala arah (atas, bawah, kiri, kanan) mempertahankan CR ≥ 10.

Gamut WarnaCakupan NTSC
