Layar LCD 5,5 inci 1080X1920 TFT layar vertikal antarmuka MIPI dengan sentuhan layar LCD 5,5 inci

Produk

Layar LCD 5,5 inci 1080X1920 TFT layar vertikal antarmuka MIPI dengan sentuhan layar LCD 5,5 inci

MOQ:	Berunding
harga:	negotiate
Kemasan Standar:	Kardus
Periode pengiriman:	16 hari
Cara Pembayaran:	L/C,D/A,D/P,T/T
Kapasitas pasokan:	10000 buah

Informasi detil

Deskripsi Produk

Informasi detil

Tempat asal

Shenzen,Guangdong

Nama merek

TXWEI

Sertifikasi

ISO9001 IS014001 IATF16949

Nomor model

TXW550052N0-AS

Dokumen

Menyoroti:

Layar LCD TFT 5

5 inci

Layar LCD antarmuka MIPI

Deskripsi Produk

TXW550052N0-AS

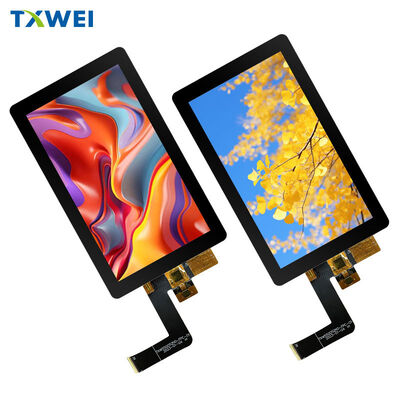

5.46 " Full HD IPS LCD Display Module

Dengan Panel Sentuh Kapasitif Terintegrasi

◆ ◆Hal-hal yang paling penting dari produk◆ ◆

Pengalaman visual premium yang disampaikan melalui teknologi IPS canggih

Modul layar 5,46 inci ini memiliki fitur yang menakjubkan1080 × 1920 Full HDresolusi dengan16.7 juta warnauntuk citra-citra yang benar-benar hidup.

Pemandangan Ultra-Lembar

178°Tidak ada pergeseran warna, tidak ada hilangnya kontras.

Integrasi sentuhan yang mulus

G+F+Fstruktur kapasitif multi-lapisan denganGoodix GT911pengontrol memastikan responsif, akurat multi-touch kinerja untuk interaksi pengguna intuitif di seluruh permukaan aktif.

▌▌▌Spesifikasi inti▌▌▌

Konfigurasi Tampilan

Langkah-langkah area tampilan aktif680,04 mm × 120,96 mmdengan1080 × RGB × 1920susunan piksel dalam konfigurasi jalur.

Desain pixel persegi

63 μm × 63 μmpitch piksel memberikan kualitas gambar yang seragam tanpa distorsi.

Kinerja Warna

16.7 jutawarna yang dapat dipilih oleh perangkat lunak.

Pandangan tentang Kebebasan

Semua Jam 0:00Dukungan arah. 360° sudut pandang optimal.

Teknologi Pengemudi yang Terbukti

Himax HX8399-CIC driver yang terbukti industri.

️

Antarmuka & Konektivitas

Antarmuka DSI MIPI Berkecepatan Tinggi Modern dengan Arsitektur Sinyal Diferensial 4 Jalur

Konektor FPC 39 pin menyediakan integrasi sistem yang komprehensif melalui protokol MIPI standar industri,memungkinkan desain kabel yang lebih tipis dan tata letak PCB yang disederhanakan dibandingkan dengan solusi RGB paralel lama.

Pengiriman Daya yang Kuat

Multiple ground point memastikan potensial referensi yang stabil di seluruh sistem.1.8Vdengan1.65V ~ 3.3VToleransi untuk kompatibilitas prosesor host yang fleksibel.±4,8V ~ ±6,0VSubsistem sentuhan menerima isolasi3.3VSistem lampu latar terhubung melalui terminal anode LEDA dan katode LEDK khusus.

Transmisi Data Berkecepatan Tinggi

Lima pasangan diferensial menangani komunikasi MIPI:jalur jam (CLKP/CLKN) menyinkronkan transfer data sementara empat jalur data (D0 sampai D3) membawa aliran piksel dikemas pada bandwidth tinggi dengan gangguan elektromagnetik minimal.

Arsitektur Kontrol Cerdas

Active-low RESET memungkinkan pemulihan perangkat keras. Sinyal TE menyinkronkan pembaruan memori frame untuk mencegah artefak robek. Output PWM terhubung ke driver LED eksternal untuk kontrol kecerahan presisi.Subsistem sentuh berkomunikasi melalui bus I2C (CTP_SCL/CTP_SDA) dengan jalur interrupt (CTP_INT) dan reset (CTP_RST) khusus untuk penanganan peristiwa yang efisien.

● ● ●Sistem lampu belakang● ● ●

Array LED Edge-Lit dengan 15 LED putih efisiensi tinggi

Konfigurasi pencahayaan tepi yang canggih memberikan pencahayaan yang seragam di seluruh area tampilan aktif dengan hukuman ketebalan minimal.

Karakteristik Listrik

Tegangan ke depan beroperasi antara28V ~ 32Vdengan60 mAarus tipikal per string.

Kinerja optik

Kombinasi LCD dan panel sentuh mencapai1100 cd/m2luminositas khas dengan≥ 85%keseragaman di seluruh permukaan penglihatan.

Keandalan jangka panjang

Rating umur LED dari30,000 jamke 50% kecerahan ketika beroperasi pada 20mA per LED. Arus yang lebih tinggi mengurangi umur operasi secara proporsional.

️DIMENSI FISIK️

Faktor Bentuk Kompak untuk Aplikasi Terbatas Ruang

Ukuran modul LCD700,04 mm × 128,29 mm × 1,68 mm(lebar × tinggi × tebal).

Majelis Terpadu

Dengan panel sentuh kapasitif yang dipasang, dimensi keseluruhan menjadi850,00 mm × 140,36 mm × 2,91 mm.

Konstruksi Ringan

Spesifikasi berat harus ditentukan berdasarkan konfigurasi akhir dan komponen opsional.

★ ★ ★PEMERANGAN Lingkungan★ ★ ★

Jangkauan suhu operasi yang diperluas untuk aplikasi yang menuntut

Modul beroperasi secara andal dari-20°C sampai +70°Cdengan toleransi kelembaban20% ~ 90% RHTidak kondensasi.

Kondisi Penyimpanan yang Aman

Jangkauan rentang suhu penyimpanan yang diperpanjang-30°C sampai +80°Cmempertahankan batas kelembaban yang sama.

️

Jaminan Keandalan

️

Kriteria Penerimaan yang ketat
Tidak ada cacat fungsional yang diizinkan termasuk segmen yang hilang, pemotongan listrik, atau degradasi kejelasan layar.Anomali yang dilarang termasuk pembentukan gelembung suhu rendah, pelepasan segel akhir, efek pelangi bingkai, atau degradasi kinerja optik setelah validasi stres.
️Waktu & urutan daya️Urutan inisialisasi kritis untuk operasi driver yang dapat diandalkan
Sirkuit terintegrasi pengemudi Himax HX8399-C membutuhkan urutan daya yang tepat untuk memastikan inisialisasi yang tepat dan mencegah kerusakan potensial pada generator tegangan internal.
Prosedur pengisian langkah demi langkah
Pertama, menstabilkan VDD1 dan HS_VCC pasokan logika, menjaga stabilitas untuk minimum1msSetelah itu, aktifkan VSP dan VSN analog pasokan dengan persyaratan penundaan nol dari langkah sebelumnya. Kemudian menegaskan RESX hardware reset sinyal rendah untuk durasi melebihi1mssetelah stabilisasi pasokan selesai. Mengkonfigurasi semua data MIPI dan jalur jam ke LP-11 low-power state sebelum melepaskan reset. Setelah melepaskan reset, tunggu> 50mssebelum mengirimkan perintah inisialisasi. mengeluarkan perintah SLPOUT untuk keluar dari mode tidur. tunggu minimal120msSetelah SLPOUT sebelum mengirim perintah aktivasi tampilan DISPON. Akhirnya, mulai transmisi paket video MIPI tanpa batasan waktu atas.
Urutan mati yang terkontrol
Ubah urutan aktivasi dengan≥20μspenundaan antara setiap tahap deaktifan pasokan untuk mencegah fenomena retensi gambar dan memastikan perlindungan pengemudi yang lengkap.
️Kinerja optik️Pengukuran rasio kontras yang dikuantifikasi
CR = L255 / L0
Di mana L255 mewakili pengukuran luminans pada tingkat abu-abu 255 (putih penuh) dan L0 mewakili luminans pada tingkat abu-abu 0 (hitam penuh).
Karakterisasi Tanggapan Dinamis
Waktu naik (ton) mengukur transisi dari 10% ke 90% respon optik. Waktu jatuh (toff) mengukur transisi dari 90% ke 10% respon optik.
Protokol Pengukuran Standar
Semua karakterisasi optik dilakukan setelah stabilisasi termal selama 20 menit pada suhu sekitar 25 ± 2 °C.Sistem lampu latar membutuhkan periode pemanasan 20 menit di lingkungan tanpa angin sebelum mulai pengukuran.Instrumen menggunakan Autronics DMS 803 atau kombinasi fotometer/spektrograf setara dengan titik pengukuran diameter 3 mm dalam lingkungan ruang gelap yang menghilangkan kontaminasi cahaya eksternal.
️APLIKASI TIPIK️Skenario penyebaran industri dan komersial
Terminal genggam industri yang membutuhkan tampilan yang kuat dan dapat diandalkan di lingkungan yang menuntut. panel antarmuka manusia-mesin untuk sistem kontrol otomatisasi.Peralatan diagnostik medis dan perangkat pemantauan pasien portabel. antarmuka kontrol rumah pintar dan sistem otomatisasi perumahan. elektronik konsumen high-end di mana kualitas tampilan membedakan posisi produk.Instrumen pengujian dan pengukuran presisi yang membutuhkan reproduksi warna yang akuratSistem infotainment otomotif dan tampilan dashboard digital.
️Kualitas & Kepatuhan️Standar Produksi yang ketat
Fasilitas produksi mempertahankan sertifikasi ISO dengan sistem manajemen mutu yang komprehensif. 100% cakupan inspeksi untuk cacat kritis memastikan kualitas keluar yang konsisten.Protokol inspeksi optik standar menentukan intensitas pencahayaan 1000±200 lux, 30cm jarak pandang, dan 45° ± 10° sudut pengamatan untuk evaluasi cacat obyektif.
Tanggung Jawab Lingkungan
PenuhKepatuhan RoHSSemua bahan kimia dan bahan pengolahan memenuhi persyaratan perlindungan lingkungan internasional.
