Antarmuka MIPI 5.5 Inci 1080*1920 HD Warna LCD Tampilan Kristal Cair Layar TFT Modul Kristal Cair

Produk

Antarmuka MIPI 5.5 Inci 1080*1920 HD Warna LCD Tampilan Kristal Cair Layar TFT Modul Kristal Cair

MOQ:	Berunding
harga:	negotiate
Kemasan Standar:	Kardus
Periode pengiriman:	16 hari
Kapasitas pasokan:	10000 buah

Informasi detil

Deskripsi Produk

Informasi detil

Tempat asal

Shenzen,Guangdong

Nama merek

TXWEI

Sertifikasi

ISO9001 IS014001 IATF16949

Nomor model

TXW550040N0-CTP

Dokumen

Menyoroti:

Layar LCD TFT MIPI 5

5 inci

Layar LCD warna HD 1080x1920

Deskripsi Produk

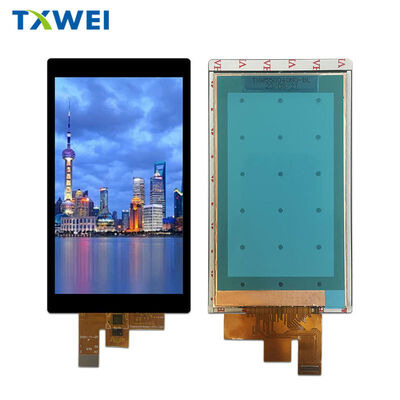

TXW550040N0-CTP. 5.46 " Full HD MIPI LCD Display dengan capacitive Touch

Ringkasan Produk

TXW550040N0-CTP adalah modul tampilan LCD TFT 5,46 inci premium dengan resolusi Full HD (1080×1920 piksel) dan panel sentuh kapasitif terintegrasi.layar tipe IPS ini memberikan akurasi warna yang luar biasa, sudut pandang yang luas, dan interaksi sentuh responsif melalui antarmuka MIPI DSI 4-lane yang kuat.

Diproduksi oleh Shenzhen Tianxianwei Technology, modul tampilan ini menggabungkan teknologi tampilan mutakhir dengan konstruksi kelas industri yang dapat diandalkan, membuatnya ideal untuk perangkat genggam,pengontrol industri, peralatan medis, dan elektronik konsumen yang membutuhkan kinerja visual yang superior.

Fitur Utama

Kinerja Visual yang Luar Biasa

Pengalaman citra yang jernih dengan resolusi 1080 × RGB × 1920 piksel dan 16,7 juta warna yang dapat ditampilkan. The IPS (In-Plane Switching) technology ensures consistent color reproduction and full 178° viewing angles from all directions — eliminating color shift and contrast loss regardless of viewing position.

Sentuhan Kapasitif Terintegrasi

Struktur multi-touch G + F + F (Glass + Film + Film) menggabungkan pengontrol Goodix GT911, memberikan deteksi sentuhan yang tepat dan responsif.Antarmuka I2C memastikan komunikasi yang mulus dengan prosesor host, sementara pin interrupt dan reset khusus memungkinkan pengelolaan daya yang efisien dan pengenalan gerakan.

Antarmuka MIPI Berkecepatan Tinggi

Sinyal diferensial kecepatan tinggi MIPI DSI empat jalur menyediakan transmisi video bandwidth tinggi yang dapat diandalkan dengan EMI yang berkurang.Standar antarmuka modern ini memungkinkan desain kabel yang lebih tipis dan tata letak PCB yang disederhanakan dibandingkan dengan solusi RGB paralel tradisional.

Sistem Lampu Belakang yang Kuat

Konfigurasi lampu latar LED bercahaya tepi memiliki 15 LED putih efisiensi tinggi yang memberikan luminans 1200 cd / m2. Dengan rating umur LED 30.000 jam dan kontrol redup PWM eksternal,modul beradaptasi dengan mulus untuk berbagai kondisi pencahayaan lingkungan dari sinar matahari yang cerah ke lingkungan gelap.

Spesifikasi Teknis

Tampilkan Karakteristik

Jenis Tampilan: IPS TFT LCD dengan mode Normal Hitam Daerah aktif: 68,04 mm (H) × 120,96 mm (V) Format Pixel: 1080 (H) × 1920 (V) Pengaturan jalur RGB Pixel Pitch: 21 μm (H) × 63 μm (V) kedalaman warna: 16.7 juta warna (24-bit RGB) Arah Penayangan: Semua Jam (360° optimum penayangan) Rasio Kontras: 1200:1 (tipikal)

Spesifikasi Panel Sentuh

Struktur sentuhan: G+F+F kapasitif multi-touch Controller IC: Goodix GT911 Antarmuka: I2C dengan output terputus Kekerasan permukaan: ≥6H kekerasan pensil Transmisi cahaya: ≥85% Tegangan operasi: 2.8V 3.3V (I/O), 1.8V (logika)

Parameter Listrik

TFT Driver IC: Himax HX8399C Logic Supply (IOVCC): 1.65V   3.3V (1.8V khas) Analog Positif (VSP): 4.8V   6.0V Analog Negatif (VSN): -6.0V  -4.8V Lampu Belakang Tegangan Depan:28V   32V Lampu latar arus: 60 mA (tipikal per string)

Dimensi Fisik

Dimensi modul: 70,04 mm (W) × 128,29 mm (H) × 1,78 mm (T) Dengan panel sentuh: 75,80 mm (W) × 139,90 mm (H) × 3,49 mm (T) Berat: TBD (desain ringan)

Lingkungan & Keandalan

Kondisi Operasi

Suhu kerja: -20°C sampai +60°C Suhu penyimpanan: -30°C sampai +70°C Kisaran kelembaban: 20% ± 90% RH (non-kondensasi)

Pengujian Keandalan

Modul ini menjalani validasi keandalan yang komprehensif termasuk penyimpanan suhu tinggi selama 96 jam (+70°C), penyimpanan suhu rendah selama 96 jam (-30°C), siklus suhu operasi,dan pengujian kejut termal (-20°C  +60°CSemua tes mengkonfirmasi nol cacat fungsional, tidak ada kebocoran kristal cair, dan mempertahankan kinerja optik di bawah kondisi stres.

Konfigurasi Pin Antarmuka

Konektor FPC 40 pin menyediakan integrasi sistem yang komprehensif:

• Jalur listrik: GND, IOVCC (1.8V), catu daya analog VSP/VSN, CTP_VCC (2.8-3.3V) • MIPI DSI: 4 pasangan jalur data (D0±, D1±, D2±, D3±) ditambah pasangan jam (CLK±) • Antarmuka sentuh: CTP_SDA, CTP_SCL, CTP_INT,CTP_RST • sinyal kontrol: RESET, TE (efek robek), PWM (pencegahan lampu latar belakang) • Lampu latar belakang: koneksi anode dan katode LEDA/LEDK

Semua pasangan diferensial kecepatan tinggi mendukung kondisi daya rendah LP-11 untuk operasi hemat energi.

Urutan Daya & Waktu

IC driver HX8399C membutuhkan urutan aktif khusus: VDD1/HS_VCC harus stabil sebelum VSP/VSN diaktifkan, dengan keterlambatan minimal 1 ms antara tahap.Hardware reset (RESX) harus tetap rendah selama ≥10μs setelah stabilisasi daya, dengan inisialisasi lengkap membutuhkan 120ms sebelum perintah tampilan.

Urutan power-off membalik urutan ini, memastikan paket video MIPI berakhir sebelum pasokan dihapus untuk mencegah retensi gambar dan kerusakan driver.

Aplikasi

• Industrial HMI panels and handheld terminals • Medical diagnostic displays and portable equipment • Smart home control interfaces • Automotive infotainment systems • High-end consumer electronics and gaming devices • Test and measurement instrumentation

Penjaminan Mutu

Diproduksi di bawah proses bersertifikat ISO dengan inspeksi 100% untuk cacat kritis termasuk segmen yang hilang, sirkuit pendek, dan seragam optik.Kondisi inspeksi mengikuti protokol standar: 1000±200 lux pencahayaan, 30cm jarak pandang, 45°±10° sudut pengamatan.

Konstruksi yang sesuai dengan RoHS memastikan tanggung jawab lingkungan dengan bahan bebas timbal di seluruhnya.

Kemasan & Logistik

Kemasan individual anti-statis kantong gelembung dengan bungkusan 5 unit, perlindungan kontainer busa penyerap kejut, dan penyegelan karton diperkuat.Konfigurasi label dan kemasan khusus tersedia untuk pesanan volume.

Dukungan & Dokumentasi

Dokumen teknis lengkap termasuk urutan kode inisialisasi, diagram waktu, dan catatan aplikasi tersedia atas permintaan.Dukungan teknik disediakan untuk konsultasi integrasi dan pengembangan firmware khusus.
