rincian produk

Rumah > Produk >

Produsen memproduksi layar LCD 5 inci 720*1280 layar LCD capacitive touch screen handheld device display

Produk

Produsen memproduksi layar LCD 5 inci 720*1280 layar LCD capacitive touch screen handheld device display

MOQ:	Berunding
harga:	negotiate
Kemasan Standar:	Kardus
Periode pengiriman:	16 hari
Kapasitas pasokan:	10000 buah

Informasi detil

Deskripsi Produk

Informasi detil

Tempat asal

Shenzen,Guangdong

Nama merek

TXWEI

Sertifikasi

ISO9001 IS014001 IATF16949

Nomor model

TXW550039N0-CTP

Dokumen

Menyoroti:

Layar LCD 5 inci dengan sentuhan kapasitif

720X1280 tft LCD display

perangkat genggam layar LCD

Deskripsi Produk

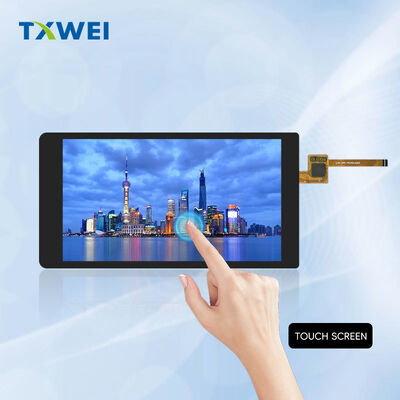

TXW550039N0-CTP Layar IPS HD+ 5,5" dengan Sentuhan Kapasitif

◆━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━◆

Ikhtisar Produk

TXW550039N0-CTP menghadirkan solusi visual dan interaktif yang lengkap dalam bentuk ringkas 5,5 inci. Modul terintegrasi ini menggabungkan LCD IPS berkinerja tinggi dengan panel sentuh kapasitif yang responsif, direkayasa untuk aplikasi tertanam yang menuntut di mana kualitas tampilan dan pengalaman pengguna mendorong keberhasilan produk.

Diproduksi oleh Shenzhen Tianxianwei Technology, modul tampilan ini menargetkan perangkat portabel, antarmuka industri, dan elektronik konsumen yang membutuhkan interaksi sentuh yang andal dan visual yang hidup.

✦ ───────────── ✦ ───────────── ✦ ───────────── ✦

Teknologi Tampilan

Keunggulan Panel IPS Teknologi In-Plane Switching menghilangkan pergeseran warna dan kehilangan kontras yang umum pada panel TN konvensional. Molekul kristal cair berputar sejajar dengan substrat, mempertahankan kinerja optik yang konsisten di semua orientasi tampilan.

Operasi Normalnya Hitam Piksel default ke hitam saat tidak diberi daya. Arsitektur ini mencapai tingkat hitam yang lebih dalam, rasio kontras yang unggul, dan kebocoran cahaya yang berkurang dibandingkan dengan alternatif yang biasanya putih. Antarmuka pengguna yang gelap mendapat manfaat dari efisiensi daya yang ditingkatkan.

Drive Matriks Aktif Transistor film tipis individu mengontrol setiap piksel secara independen. Tidak ada artefak elektroda bersama. Tidak ada blur gerakan. Rendering gambar yang tajam dan presisi untuk konten statis dan grafis dinamis.

◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈

Resolusi & Kualitas Gambar

Resolusi HD+ 720 piksel horizontal. 1280 piksel vertikal. Rasio aspek 9:16 mengoptimalkan aplikasi berorientasi potret — terminal genggam, perangkat seluler, panel kontrol vertikal.

Struktur Piksel Garis RGB Susunan subpiksel RGB vertikal. Pencampuran warna alami pada jarak pandang standar. Ideal untuk citra fotografis, visualisasi data, dan antarmuka yang kritis terhadap warna.

Dimensi Piksel Pitch 94,5 mikrometer baik horizontal maupun vertikal. Sekitar 269 piksel per inci. Rendering kontur yang mulus. Keterbacaan karakter yang tajam.

Area Tampilan Aktif Lebar 68,04 mm × tinggi 120,96 mm. Ruang layar yang cukup dalam jejak fisik minimal.

╭──────────────────────────────────────────╮ │ SPESIFIKASI MEKANIS │ ╰──────────────────────────────────────────╯

Dimensi Modul LCD Lebar modul 71,04 mm. Tinggi modul 129,56 mm. Ketebalan total 1,65 mm. Profil yang sangat ramping untuk integrasi desain industri modern.

Perakitan Lengkap dengan Sentuhan Lebar rakitan 76,00 mm. Tinggi rakitan 143,46 mm. Ketebalan total 2,81 mm. Tambahan 1,16 mm mengakomodasi lapisan sentuh kapasitif tanpa menambah ketebalan yang berlebihan.

Berat Dioptimalkan untuk aplikasi portabel. Spesifikasi akhir ditentukan oleh pilihan kaca penutup.

Konektor Sirkuit Fleksibel FPC 25-pin untuk sinyal tampilan. FPC 6-pin untuk antarmuka sentuh. Interkoneksi yang ringkas dan andal. Kompatibel dengan proses perakitan otomatis.

▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸▸

Panel Sentuh Kapasitif

Arsitektur G+F+F Konstruksi Kaca Penutup + Film + Film. Struktur tiga lapis dengan laminasi perekat yang jernih secara optik. Daya tahan yang hemat biaya. Kinerja sentuh yang responsif.

Pengontrol Sentuh Sirkuit terintegrasi FT5436DQQ. Pemrosesan sentuh khusus. Tingkat laporan tipikal 100 Hz. Pelacakan gerakan yang mulus. Beban prosesor host yang rendah.

Kemampuan Multi-Sentuh Deteksi simultan lima titik. Pengenalan gerakan kompleks. Cubit untuk memperbesar. Rotasi dua jari. Kontrol game multi-jari. Persyaratan antarmuka modern sepenuhnya didukung.

Protokol Komunikasi Antarmuka standar I2C. Jam SCL pada 400 kHz tipikal. Data dua arah SDA. Output interupsi INT untuk notifikasi host berbasis peristiwa. Kontrol reset RST untuk pemulihan inisialisasi.

Karakteristik Listrik Rentang operasi 2,8V hingga 3,3V. Opsi antarmuka logika 1,8V. Suhu fungsional -20°C hingga +60°C.<5 mW daya operasi tipikal. Efisien untuk desain bertenaga baterai.

✧･ﾟ: ✧･ﾟ: ･ﾟ✧:･ﾟ✧ ✧･ﾟ: ･ﾟ✧:･ﾟ✧

Arsitektur Antarmuka

Standar MIPI DSI Antarmuka Prosesor Industri Seluler 4-jalur. Sinyal diferensial berkecepatan tinggi standar industri. Interferensi elektromagnetik rendah. Kekebalan kebisingan yang kuat untuk lingkungan yang menuntut.

Jalur Data Pasangan diferensial D0, D1, D2, D3. Empat saluran paralel. Bandwidth agregat mendukung refresh 60 Hz pada resolusi asli dengan kedalaman warna 24-bit.

Distribusi Jam Pasangan diferensial CLK. Arsitektur sumber-sinkron. Desain clocking sistem yang disederhanakan. Tidak perlu pencocokan skew yang kompleks di seluruh jalur data.

Mode Daya Rendah Dukungan status LP11, LP10, LP00. Siaga daya ultra-rendah. Bangun cepat dari tidur. Perpanjangan masa pakai baterai untuk aplikasi seluler.

Mode Perintah dan Video Mode perintah untuk konfigurasi register dan gambar statis. Mode video untuk streaming waktu nyata. Integrasi sistem yang fleksibel. Opsi bypass frame buffer.

┏━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━┓ ┃ SPESIFIKASI ELEKTRIK ┃ ┗━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━┛

Tegangan Pasokan I/O (IOVCC) Minimum 1,65V. Tipikal 1,8V. Maksimum 2,0V. Kompatibilitas level logika dengan prosesor aplikasi modern. Koneksi langsung tanpa terjemahan level untuk sistem 1,8V.

Tegangan Pasokan Analog (VCI) Minimum 2,5V. Tipikal 2,8V. Maksimum 3,3V. Daya driver tampilan inti. Regulasi yang stabil diperlukan untuk operasi bebas kedipan.

Konsumsi Arus Arus operasi tergantung pada konten tampilan dan pengaturan lampu latar. Arus mode tidur diminimalkan untuk konservasi baterai. Karakterisasi terperinci tersedia berdasarkan permintaan.

Generasi Drive Gerbang Sirkuit pompa muatan internal menghasilkan tegangan switching TFT. Rel positif dan negatif berasal dari input pasokan tunggal. Tidak ada catu daya tegangan tinggi eksternal yang diperlukan.

▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓▓

Sistem Lampu Latar

Konfigurasi LED 14 LED putih dalam susunan seri-paralel. Arsitektur optik tepi. Pelat pandu cahaya presisi. Film diffuser dan peningkatan kecerahan.

Parameter Listrik Tegangan maju: minimum 19,6V. Maksimum 22,4V. Arus operasi tipikal 40 mA. Penggerak arus konstan direkomendasikan untuk kecerahan seragam.

Kinerja Luminans Spesifikasi akan ditentukan dengan tumpukan optik yang lengkap. Nilai tipikal tersedia berdasarkan permintaan untuk panduan desain.

Masa Operasional Peringkat LED 30.000 jam. Didefinisikan sebagai retensi kecerahan 50% pada 20 mA per LED. Masa pakai yang diperpanjang dapat dicapai dengan penurunan arus dan manajemen termal.

Antarmuka Kontrol Koneksi anoda LEDA. Koneksi katoda LEDK. Kompatibel dengan peredupan PWM. Penyesuaian arus analog didukung.

◆ ◇ ◆ ◇ ◆ ◇ ◆ ◇ ◆ ◇ ◆ ◇ ◆ ◇ ◆ ◇ ◆

Waktu dan Kontrol

Arsitektur Reset Pin RESET aktif rendah. Pulsa minimum 10 mikrodetik. Periode inisialisasi 120 milidetik. Mesin keadaan internal mengurutkan konfigurasi daya. Pemuatan parameter OTP selama startup.

Sinyal Efek Tearing Pulsa output TE. Indikasi batas bingkai. Sinkronisasi host untuk pembaruan bebas tearing. Penting untuk animasi dan konten video yang mulus.

Urutan Daya Urutan aplikasi IOVCC dan VCI fleksibel. Pelepasan RESET setelah stabilisasi pasokan. Penundaan 15 milidetik sebelum penerimaan perintah. Indikasi tampilan siap setelah inisialisasi.

Manajemen Status Tidur Perintah Sleep In untuk siaga daya rendah. Perintah Sleep Out untuk operasi normal. Transisi status cepat. Retensi konteks opsional.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

Ketahanan Lingkungan

Suhu Operasi -20°C hingga +60°C untuk fungsi tampilan dan sentuh. Mampu memulai dingin. Kepatuhan spesifikasi penuh di seluruh rentang.

Kondisi Penyimpanan -30°C hingga +70°C non-operasi. Kelembaban relatif 20% hingga 90%. Stabilitas rak yang diperpanjang. Kompatibel dengan logistik global.

Validasi Guncangan Termal Pengujian 10 siklus. Paparan -20°C, 30 menit. Paparan +60°C, 30 menit. Keadaan statis. Tidak ada kegagalan mekanis. Tidak ada degradasi kinerja.

Operasi Suhu Tinggi Operasi berkelanjutan +60°C. Validasi 96 jam. Tidak ada penempelan gambar. Tidak ada pergeseran warna. Responsivitas sentuh dipertahankan.

Operasi Suhu Rendah Operasi berkelanjutan -20°C. Validasi 96 jam. Waktu respons dalam spesifikasi. Sentuhan berfungsi di seluruh.

Ketahanan Kelembaban 50°C pada kelembaban relatif 90%. Paparan 96 jam. Tidak ada pembentukan gelembung. Tidak ada delaminasi segel. Tidak ada efek pelangi bingkai.

✦ ═══════════════════════════════════════ ✦

Jaminan Kualitas

Pengujian Produksi Verifikasi listrik 100%. Inspeksi cacat piksel sesuai standar industri. Validasi linearitas koordinat sentuh. Pengukuran keseragaman lampu latar.

Validasi Keandalan Siklus suhu sesuai IEC 60068-2-14. Guncangan mekanis sesuai IEC 60068-2-27. Ketahanan getaran sesuai IEC 60068-2-6. Kekebalan ESD sesuai IEC 61000-4-2.

Standar Penerimaan Toleransi nol untuk segmen yang hilang. Tidak ada korsleting listrik. Tidak ada segmen yang tidak jelas. Tidak ada kondisi tampilan non-standar. Tidak ada pola tampilan abnormal. Tidak ada kebocoran kristal cair. Integritas segel wajib.

Kepatuhan Lingkungan Bahan bebas timbal di seluruh. Sesuai dengan RoHS Directive 2011/65/EU. Pembatasan zat REACH diamati. Manufaktur yang bertanggung jawab bersertifikat.

◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈◈

Panduan Integrasi

Pemasangan Mekanis Dukungan empat tepi direkomendasikan. Hindari pembebanan titik pada area aktif. Jaga jarak ke elemen konduktif. Perlindungan ESD wajib selama penanganan.

Desain Termal Pemantauan suhu sambungan LED. Jalur disipasi panas melalui PCB. Maksimalkan area tembaga di wilayah anoda. Penurunan suhu ambien untuk selungkup tertutup.

Tata Letak Listrik Bidang ground analog dan digital terpisah. Grounding bintang di titik masuk daya. Pencocokan panjang jejak MIPI. Impedansi diferensial 100 ohm. Pelindung untuk aplikasi yang sensitif terhadap EMI.

Integrasi Perangkat Lunak Urutan inisialisasi Sitronix ST7703. Dokumentasi set perintah tersedia. Konfigurasi firmware sentuh melalui I2C. Pustaka gerakan dari FocalTech.

Kustomisasi Optik Bentuk dan ketebalan lensa penutup. Lapisan anti-reflektif. Perlakuan permukaan anti-silau. Integrasi filter privasi. Bukaan dan potongan khusus. Layanan pengikatan optik tersedia.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

Aplikasi Target

Perangkat medis portabel. Terminal genggam industri. Peralatan uji seluler. Panel kontrol rumah pintar. Antarmuka otomatisasi bangunan. Papan tombol sistem keamanan. Terminal titik penjualan. Sistem manajemen inventaris. Elektronik pendidikan. Platform pengembangan. Peralatan rumah tangga. Tampilan aftermarket otomotif. Instrumen kelautan. Perangkat portabel luar ruangan.

━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━

Informasi Pemesanan

Penunjukan Model TXW550039N0-CTP

Produsen Shenzhen Tianxianwei Technology Co., Ltd.

Ketersediaan Sampel Sampel rekayasa biasanya 2-3 minggu. Waktu tunggu produksi standar 4-6 minggu. Harga volume dinegosiasikan mulai dari 1.000 unit per tahun.

Layanan Kustomisasi Bentuk dan ketebalan kaca penutup. Pencetakan logo dan branding. Binning dan pemilihan kecerahan. Panjang FPC dan posisi konektor. Kustomisasi tegangan antarmuka. Modifikasi firmware sentuh. Pengikatan optik ke lensa penutup kustom. Dukungan sertifikasi peraturan.
