Deskripsi Produk

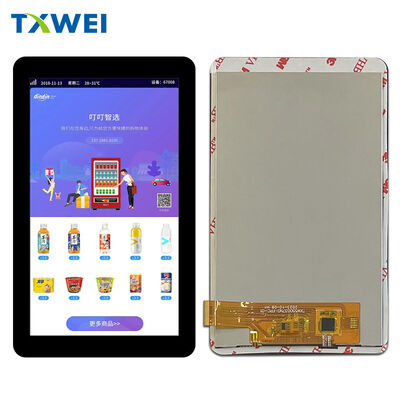

TXW550037N0-SN 5.46" FHD+ IPS Display dengan Capacitive Touch terintegrasi

️

Gambaran umum

TXW550037N0-SN merupakan solusi tampilan lengkap untuk aplikasi embedded modern.Modul 46 inci menggabungkan panel LCD IPS resolusi tinggi dengan panel sentuh kapasitif yang terintegrasi sepenuhnya, memberikan kinerja visual yang luar biasa dan interaksi pengguna intuitif dalam satu, perakitan kompak.tampilan ini ditujukan untuk aplikasi yang menuntut di mana kualitas layar, respon touch, dan efisiensi ruang tidak dapat dikompromikan.

◆ ◇ ◆ ◇ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆

Teknologi Tampilan

Arsitektur Panel IPSTeknologi In-Plane Switching membedakan modul ini dari tampilan TN konvensional.Pengguna mengalami kualitas visual yang sama apakah melihat lurus atau dari sudut ekstrim.

Mode Hitam NormalPanel bekerja dalam konfigurasi hitam normal. ketika tegangan dihapus, piksel default menjadi hitam. arsitektur ini memberikan hitam yang lebih dalam, kontras yang lebih tinggi, dan warna yang lebih jelas.dan penurunan kebocoran cahaya dibandingkan dengan alternatif putihEfisiensi daya meningkat dalam desain antarmuka gelap.

TFT Matriks AktifThin-Film Transistor Active Matrix Addressing memastikan setiap piksel menerima dedicated switching control. Tidak ada intercom elektroda bersama. Tidak ada ghosting. tepi tajam pada grafis yang bergerak cepat.

Aku tidak akan mengatakannya lagi.

Resolusi & Arsitektur Pixel

Resolusi Full HD+1080 piksel secara horizontal. 1920 piksel secara vertikal. rasio aspek 9:16 ini cocok untuk aplikasi berorientasi potret ̇ smartphone, terminal genggam, panel industri vertikal.

Pengaturan Strip RGBSubpixel terorganisir dalam jalur RGB vertikal. pencampuran warna alami pada jarak tampilan normal. optimal untuk konten fotografi dan antarmuka warna-kritis.

Pixel Pitch63 mikrometer horizontal. 63 mikrometer vertikal. 401 piksel per inci setara. piksel individu tidak terlihat pada jarak tampilan 300mm yang khas. gradien halus. teks tajam.

Area Tampilan Aktif68.04 mm lebar × 120.96 mm tinggi layar murah hati real estat dalam amplop fisik yang kompak.

│ │ │ │ │ │ │ │ │ │

Dimensi Modul LCD78.00 mm lebar modul. 129.76 mm tinggi modul. 1.95 mm total ketebalan. Profil yang sangat ramping memungkinkan estetika desain industri modern.

Rapat lengkap dengan sentuhan83.70 mm lebar perakitan. 141.20 mm ketinggian perakitan. 3.20 mm total ketebalan. tambahan 1.25 mm menampung lapisan sentuhan kapasitif dan menutupi kaca tanpa jumlah yang berlebihan.

Berat badanUntuk ditentukan berdasarkan spesifikasi kaca penutup akhir, dioptimalkan untuk aplikasi portabel dimana setiap gram penting.

Konektor FPC39-pin sirkuit cetak fleksibel. jejak konektor yang kompak. interkoneksi papan ke layar yang andal. dirancang untuk proses perakitan otomatis.

▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸ ▸

Panel Sentuh Kapasitif

G+G KonstruksiCover Glass + Sensor Arsitektur kaca. Dua lapisan kaca diskrit yang diikat dengan perekat yang transparan secara optik. Daya tahan yang lebih baik dibandingkan dengan alternatif berbasis film. Respon sentuhan premium.

Tumpukan Fisik0.55 mm ketebalan kaca penutup. Lapisan laminasi OCA. ITO sensor kaca. Total ketebalan modul sentuh: 1.45 ± 0.10 mm. Kuat namun halus.

Integrasi pengontrolKontroler sentuh CST340 dalam konfigurasi Chip-on-Flex. Unit pemrosesan khusus melepaskan perhitungan sentuh dari mikrokontroler host. 100 Hz tingkat laporan khas. Pelacakan lancar.

Kemampuan Multi-TouchPengakuan sentuhan simultan lima titik. Gerakan kompleks didukung. Pinch-to-zoom. Putar dua jari. Pencet multi-tombol. Persyaratan antarmuka pengguna modern terpenuhi.

Antarmuka KomunikasiProtokol standar I2C. Garis jam SCL. Garis data SDA. Output gangguan INT untuk pemberitahuan peristiwa. Kompatibel dengan hampir semua mikrokontroler modern dan prosesor aplikasi.

Parameter Operasi2.8V sampai 3.3V rentang pasokan. -20 °C sampai +60 °C suhu fungsional. < 10 mW daya operasi khas. Efisien untuk desain bertenaga baterai.

️

Antarmuka & Sinyal

Standar MIPI DSI4-lane Mobile Industry Processor Interface - Display Serial Interface. Standar industri untuk konektivitas layar berkecepatan tinggi. Sinyal diferensial. EMI rendah. Kekebalan suara yang kuat.

Jalur DataD0, D1, D2, D3 pasangan diferensial. Empat saluran data paralel. 1 Gbps per jalur khas. Bandwidth agregat yang cukup untuk 60 Hz Full HD + refresh dengan kedalaman warna 24-bit.

Arsitektur JamDedicated CLK differential pair. source-synchronous timing. simplified system clocking. tidak diperlukan manajemen skew yang kompleks.

Modus Komando vs VideoMode perintah untuk konfigurasi register, mode video untuk streaming piksel real-time, integrasi sistem yang fleksibel, kemampuan gambar statis bertenaga rendah.

Aku tidak tahu apa yang terjadi.Aku tidak tahu apa yang terjadi.゚ ゚:・゚??Aku tidak tahu apa yang terjadi.゚ ゚:・゚??

Karakteristik Listrik

Sumber Daya Inti (VDD)2.5V minimum. 3.3V khas. 3.6V maksimum. Daya analog untuk konverter DC-DC internal dan sirkuit referensi. regulasi stabil penting untuk operasi bebas kedip-kedip.

I/O Supply (IOVCC)1.65V minimum. 1.8V khas. 3.3V maksimum. Kompatibilitas tingkat logika. Koneksi langsung ke prosesor host 1.8V atau 3.3V tanpa translasi tingkat.

Tegangan Penggerak GerbangVGH: 11V tipikal. Positif gerbang drive untuk TFT switching. VGL: -7V tipikal. Gerbang drive negatif untuk piksel mematikan lengkap. Diproduksi secara internal oleh sirkuit pompa muatan.

Elektrode Umum (VCOM)Tegangan referensi yang dapat disetel. -2V hingga 0V rentang penyesuaian. Pabrik-kalibrasi untuk kedip-kedip minimal. Lapangan-menyesuaikan untuk optimasi khusus aplikasi.

Konsumsi Saat IniUntuk ditandai berdasarkan konten tampilan dan pengaturan lampu latar. arus operasi khas tersedia dalam spesifikasi listrik rinci.

Sistem lampu belakang ┃ ┃ ┃

Konfigurasi LED36 LED putih total. Arsitektur bercahaya tepi. Cahaya dipandu di seluruh lebar panel melalui film optik presisi. 18 string listrik paralel. 2 seri LED per string.

Kebutuhan ListrikTegangan ke depan: 11.2V minimum. 12.8V maksimum. 12V titik desain nominal. arus ke depan: 360 mA khas untuk kecerahan penuh. arus LED individu: 20 mA.

Kinerja Luminance2000 cd/m2 khas dengan LCD dan CTP dalam tumpukan optik. Cerah cukup untuk lingkungan dalam ruangan dan berbayangan luar ruangan. Dapat dibaca di bawah pencahayaan kantor dan kondisi lingkungan siang hari.

Keseragaman80% keseragaman minimum kecerahan di seluruh area aktif. tidak ada titik panas yang terlihat. pencahayaan yang konsisten untuk penampilan profesional.

Umur panjang20,000 jam LED rating umur. didefinisikan sebagai 50% kekerapan retensi yang beroperasi pada 20 mA per LED. umur diperpanjang dicapai dengan current derating dan manajemen termal.

Antarmuka Kontrol4 × LEDA koneksi anode. 4 × LEDK koneksi katode. Jalur arus terdistribusi. Pengurangan kerugian resistif. PWM dimming kompatibel untuk penyesuaian kecerahan.

️

Waktu & Manajemen Daya

Setel ulang persyaratanReset pin RESX aktif-rendah. Lebar pulsa minimal 1 ms. Periode inisialisasi 5 ms setelah rilis. OTP internal memuat data kalibrasi pabrik. Operasi stabil dijamin setelah selesai reset.

Pencegahan Efek MerobekOutput sinyal TE. Pulsa sinkronisasi bingkai. MCU mengkoordinasikan pembaruan memori dengan refresh display. Menghilangkan retakan yang terlihat pada konten dinamis.

Urutan Power-OnAplikasi tegangan bertahap diperlukan. VDD1/HS_VCC pertama. VDD3 berikutnya. Pelepasan RESX setelah stabilisasi. jalur MIPI dalam keadaan LP11 selama inisialisasi. minimal 50 ms sebelum transmisi video.Tampilan 120 ms siap dari aplikasi daya.

Mode TidurMasukkan perintah SLPIN. Tampilan mati. Sentuhan aktif opsional. Mengurangi konsumsi daya. Cepat melanjutkan operasi penuh. Ideal untuk menghemat baterai antara interaksi pengguna.

Urutan mati dayaperintah SLPIN pertama. video berhenti. 3 frame minimum sebelum power off. VDD3 off. VDD1/HS_VCC off. mencegah stres listrik dan artefak visual.

◆ ◇ ◆ ◇ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆ ◆

Spesifikasi Lingkungan

Suhu operasi-20°C sampai +60°C untuk fungsi tampilan dan sentuhan.

Suhu penyimpanan-30°C sampai +70°C tidak beroperasi, jangka waktu simpan lebih lama, fleksibilitas transportasi dan gudang.

Kelembaban90% RH maksimum, tidak kondensasi, cocok dengan lingkungan tropis.

Ketahanan terhadap kejutan panasDivalidasi untuk 10 siklus. paparan -20 ° C, 30 menit. transisi ke +60 ° C, 30 menit. pengujian keadaan statis. tidak ada kegagalan mekanis. tidak ada degradasi kinerja.

Mengoperasikan suhu tinggiOperasi terus menerus +60 ° C. Validasi 96 jam. Tidak ada gambar menempel. Tidak ada perubahan warna.

Operasi suhu rendah-20°C operasi berkelanjutan 96 jam validasi waktu respons dalam spesifikasi sentuhan fungsional

Penyimpanan Pada Suhu TinggiPenyimpanan pada suhu +70°C. Paparan selama 96 jam. Verifikasi fungsional setelah tes diperlukan.

Penyimpanan Pada Suhu Rendahpenyimpanan -30 ° C. paparan 96 jam. tidak ada kerusakan fisik. tidak ada kompromi segel.

Penyimpanan Kelembaban50°C pada 90% RH, paparan 96 jam, tidak ada pembentukan gelembung, tidak ada delaminasi polarizer, tidak ada efek pelangi frame.

️

Penjaminan Mutu

Pengujian Fungsional100% tes listrik, pemeriksaan cacat piksel, verifikasi koordinat sentuhan, pengukuran keseragaman lampu latar.

Validasi KeandalanSiklus suhu, kejut mekanik, ketahanan getaran, kekebalan ESD, pengujian penurunan sesuai kebutuhan aplikasi.

Kriteria PenerimaanToleransi nol untuk segmen yang hilang. tidak ada potongan listrik. tidak ada segmen yang tidak jelas. tidak ada kondisi tampilan. tidak ada pola tampilan yang abnormal. tidak ada kebocoran kristal cair. integritas segel wajib.

Kesesuaian ProduksiBahan bebas timbal di seluruhnya. sesuai dengan Directive RoHS 2011/65/EU. pembatasan zat REACH dipatuhi. sertifikasi tanggung jawab lingkungan.

Aku tidak tahu.

Pedoman Integrasi

Integrasi MekanisDukungan pemasangan empat tepi dianjurkan. Hindari beban terkonsentrasi di area pusat. Pertahankan jarak minimum 0,5 mm ke elemen konduktif. Perlindungan ESD saat penanganan wajib.

Pengelolaan TermalDesain jalur disipasi panas LED diperlukan. Suhu persimpangan maksimum 85 °C. Area tembaga atau saluran termal di daerah PCB anode LED. Pengurangan suhu lingkungan untuk kandang tertutup.

Desain ListrikRekomendasi pemisahan bidang tanah untuk digital dan analog. Pemanasan bintang pada masuknya daya. Panjang jejak MIPI yang cocok dalam 5 mm. Impedansi diferensial 100 Ω.Perisai untuk aplikasi sensitif EMI.

Integrasi perangkat lunakHimax HX8399C urutan inisialisasi diperlukan. dokumentasi set perintah tersedia. kemampuan pembaruan firmware touch controller melalui I2C. perpustakaan pengenalan isyarat tersedia dari CST.

Pertimbangan tumpukan optikLensa penutup yang dapat disesuaikan. Pilihan lapisan AR. Pengolahan permukaan AG. Filter privasi. Potongan dan bentuk khusus. Konsultasikan pabrik untuk layanan ikatan optik.

️

Aplikasi

Perangkat diagnostik medis genggam. terminal pemantauan pasien. sistem ultrasound portabel. pengontrol proses industri. tablet layanan lapangan. panel kontrol rumah pintar.Antarmuka Otomasi Bangunan. peralatan pengujian dan pengukuran. terminal mobile point-of-sale. perangkat genggam manajemen persediaan. keyboard sistem keamanan. layar aftermarket otomotif. instrumen navigasi laut.Kios luar ruangan dengan tempat teduhElektronika pendidikan, prototipe dan platform pengembangan.

️
