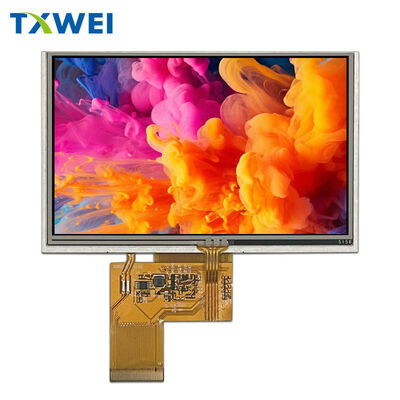

Grosir 5 inci 800*480 TFT resistif layar sentuh peralatan kontrol industri layar monitor monitor LCD

Produk

Grosir 5 inci 800*480 TFT resistif layar sentuh peralatan kontrol industri layar monitor monitor LCD

MOQ:	Berunding
harga:	negotiate
Kemasan Standar:	Kardus
Periode pengiriman:	16 hari
Kapasitas pasokan:	10000 buah

Informasi detil

Deskripsi Produk

Informasi detil

Tempat asal

Shenzen,Guangdong

Nama merek

TXWEI

Sertifikasi

ISO9001 IS014001 IATF16949

Nomor model

TXW500152N0-RTP

Dokumen

Menyoroti:

5 inci TFT LCD resistif layar sentuh

peralatan kontrol industri monitor LCD

800*480 TFT display dengan garansi

Deskripsi Produk

TXW500152N0-RTP

5.0" Industri WVGA TFT LCD + RTP

Resolusi 800×480 24 bit RGB Resistive Touch Desain Wide Temp

◆ Mengapa Memilih Tampilan Ini?

▸ Visual WVGA yang jelas

Resolusi 800×RGB×480 memberikan citra tajam dan bersemangat untuk antarmuka industri. 16.7M warna sejati didukung oleh arsitektur driver dual-chip ILITEK ILI6122+ILI5960.Pitch piksel 135mm memastikan keterbacaan teks dan kejelasan ikon pada panjang lengan.

▸ Resistif Touch yang dapat diandalkan

Panel sentuh resistif 4 kawat terintegrasi (RTP) pilihan tepercaya untuk lingkungan industri.Tidak ada masalah gangguan kapasitif di lantai pabrik yang bising secara listrik.

▸ Jam 6 Pagi Pemandangan yang Optimal

Dirancang untuk pemasangan yang melihat dari bawah, sempurna untuk panel kontrol yang dipasang di atas tingkat mata, kios, dan sistem tertanam di mana pengguna melihat ke layar.

▸ Dibangun untuk kondisi ekstrem

→ Mengoperasikan:-20°C sampai +70°C→ penyimpanan:-30°C sampai +80°C→ Kelembaban:Sampai 90% RH

Lulus 96 jam penyimpanan suhu tinggi (+80 ° C), 96 jam penyimpanan suhu rendah (-30 ° C), dan 50 siklus tes kejut termal (-20 ° C 70 ° C).

◆ Spesifikasi Teknis

Display Core• Jenis panel: Matriks aktif TFT, biasanya transmisi putih • Resolusi: 800 ((H) × 480 ((V) piksel • kedalaman warna: 16.7M (24-bit RGB) • Pengaturan piksel: jalur vertikal RGB • Area aktif: 108.00mm × 64.80mm • Arah Penampakan: jam 6 • Driver IC: ILITEK ILI6122 + ILI5960

Sistem Sentuh• Tipe: panel sentuh resistif 4-kawat (RTP) • Antarmuka: sensor posisi analog • Aktivasi: Berbasis tekanan (kompatibel sarung tangan) • Daya tahan: Dianjurkan untuk jutaan sentuhan

Lampu latar belakang• Tipe: Array LED putih bercahaya • Jumlah LED: 12 chip (6 seri × 2 paralel) • Tegangan ke depan: 17.4V ~ 19.8V • Arus ke depan: 40mA khas • Luminansi:240 cd/m2 (biasanya dengan LCD+RTP) • Umur: 30.000 jam pada 50% kecerahan

Antarmuka Listrik• Video: RGB paralel 24-bit (R0-R7, G0-G7, B0-B7) • Jam: DCLK input jam piksel • Sync: HSYNC, VSYNC, DE (aktifkan data) • Kontrol: DISP (tampilan on/off) • Daya: VDD 3.0~3.6V (3.3V khas)

Dimensi Fisik• Ukuran modul: 120.70mm × 75.80mm × 2.80mm • Dengan RTP: 116.80mm × 72.60mm × 4.15mm • Berat: TBD • FPC: 40-pin, pitch 0.5mm

◆ Penugasan Pin (40-Pin FPC)

Daya & lampu latar belakang1 LEDK ️ Katode lampu latar () 2 LEDA ️ Anode lampu latar (+) 3 GND ️ Ground 4 VDD ️ Logic power supply (3.3V)

RGB Data Bus5~12 R0-R7

Waktu & Kontrol29 GND 30 DCLK 30 Piksel jam 31 DISP

Sentuh (NC pada FPC  RTP diikat secara terpisah)37 XR ️ Sentuh kanan (NC pada FPC) 38 YD ️ Sentuh ke bawah (NC pada FPC) 39 XL ️ Sentuh kiri (NC pada FPC) 40 YU ️ Sentuh ke atas (NC pada FPC)

◆ Karakteristik Waktu

Persyaratan Jam• Frekuensi DCLK: 33,3 MHz khas (50 MHz maksimum) • Refresh: 60Hz stable frame rate

Waktu Horisontal• Active Display: 800 siklus jam • Total Periode Line: 1056 tipikal (862 ~ 1200 range) • HSD Pulse: 1 ~ 40 jam • Porch Belakang: 46 jam • Porch Depan: 16 ~ 354 jam

Waktu Vertikal• Active Display: 480 baris • Total Frame Periode: 525 tipikal (510 ~ 650 range) • VSD Pulse: 1 ~ 20 baris • Porch Belakang: 23 baris • Porch Depan: 7 ~ 147 baris

◆ Skenario penerapan
