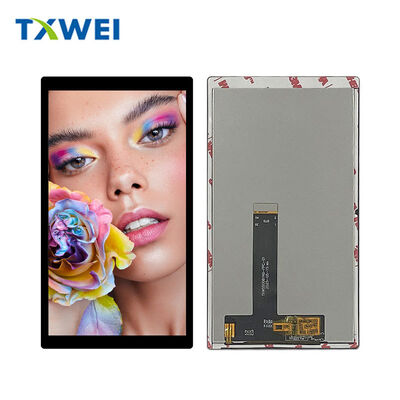

5.5 inci layar genggam game LCD 1080 * 1920 cahaya tinggi layar display navigasi sepeda motor 700nits

Produk

5.5 inci layar genggam game LCD 1080 * 1920 cahaya tinggi layar display navigasi sepeda motor 700nits

MOQ:	1
harga:	Dapat dinegosiasikan
Periode pengiriman:	Tirai Aluminium Tahan Lembab Zigbee
Cara Pembayaran:	L/C,D/A,D/P,T/T
Kapasitas pasokan:	10000 buah

Informasi detil

Deskripsi Produk

Informasi detil

Tempat asal

SHENZHEN

Nama merek

TXWEI

Sertifikasi

CE FCC ROHS

Nomor model

TXW550081N0-SY

Dokumen

Jumlah piksel:

1080*1920

Arah Pandang:

Antarmuka tampilan:

MIPI 4 Lane

Kecerahan:

700 nit

Daerah Aktif:

68.53*121.82 (mm)

Ukuran Garis Besar:

70.53*127.28*1.68/75.92*136.3*2.56 (mm)

Suhu Operasional:

-20+60 ℃

Suhu Penyimpanan:

-30+70℃

Jumlah pin:

40PIN

Menyoroti:

5Layar genggam game LCD 5 inci

1080x1920 layar motor dengan kecerahan tinggi

700nits TFT layar navigasi LCD

Deskripsi Produk

TXW550081N0-CTP

Modul Layar TFT LCD IPS FHD 5,5" dengan Sentuhan Kapasitif

Ikhtisar Produk

 TXW550081N0-CTP adalah modul layar TFT LCD premium 5,5 inci yang diproduksi oleh Shenzhen Tianxianwei Technology Co., Ltd. Dirancang untuk aplikasi berkinerja tinggi, modul ini menggabungkan resolusi Full HD yang memukau dengan teknologi sentuhan kapasitif yang responsif dalam paket industri yang ringkas.

Baik Anda mengembangkan perangkat genggam, pengontrol industri, peralatan medis, atau elektronik konsumen, layar ini memberikan kejernihan, akurasi warna, dan kinerja sentuhan yang andal.

Spesifikasi Utama

Ukuran Layar: 5,5 inci (Diagonal)

Resolusi: 1080 × RGB × 1920 (FHD)

Jenis Layar: IPS TFT LCD (Normalnya Hitam)

Area Aktif: 68,53(L) × 121,82(T) mm

Jarak Piksel: 0,06345 × 0,06345 mm

Kedalaman Warna: 16,7 Juta Warna (RGB 24-bit)

Arah Pandang: IPS Penuh (Semua Arah)

IC Driver: HX83112-A

Antarmuka: MIPI DSI 4 Jalur

Teknologi Sentuh: Panel Sentuh Kapasitif (CTP)

Dimensi Modul: 75,92(L) × 136,30(T) × 2,56(T) mm

Kinerja Visual Unggul

Teknologi IPS untuk Sudut Pandang Sempurna

Berbeda dengan panel TN standar, teknologi In-Plane Switching (IPS) kami memastikan reproduksi warna dan kontras yang konsisten dari setiap sudut pandang Baik dilihat dari samping, atas, atau bawah, konten Anda tetap cerah dan akurat.

Resolusi Full HD

Dengan 1080 × 1920 piksel yang dikemas dalam layar 5,5", capai densitas piksel ~400 PPI untuk teks yang tajam, ikon yang jelas, dan gambar yang detail Sempurna untuk aplikasi yang membutuhkan presisi visual yang halus.

Kedalaman Warna 16,7 Juta

Dukungan untuk warna RGB 24-bit memungkinkan gradien yang mulus, warna kulit alami, dan akurasi warna tingkat profesional untuk aplikasi multimedia.

Dimensi Fisik

Ukuran Modul LCM + CTP: 75,92 mm (L) × 136,30 mm (T) × 2,56 mm (T)

Area Tampilan Aktif: 68,53 mm (L) × 121,82 mm (T)

Desain Ringkas: Dioptimalkan untuk perangkat dengan ruang terbatas tanpa mengorbankan area layar.

Antarmuka & Konektivitas

Antarmuka MIPI DSI 4 Jalur

 MIPI DSI (Display Serial Interface) berkecepatan tinggi dengan 4 jalur data memastikan:

Bandwidth tinggi untuk kecepatan refresh 60Hz+ yang mulus
EMI rendah untuk aplikasi yang sensitif terhadap kebisingan
Jumlah pin berkurang menyederhanakan desain PCB
Konsumsi daya rendah memperpanjang masa pakai baterai

Pinout Konektor FPC 40 Pin

Daya & Ground:

Pin 1-2: GND
Pin 15, 17: LED+ (Anoda)
Pin 21, 23, 25: LED- (Katoda)
Pin 31: LCD_IOVCC (1,8V)
Pin 35: VSP (+5,7V)
Pin 37: VSN (-5,7V)
Pin 39-40: GND

Data MIPI DSI:

Pin 12/14: D0N/D0P (Jalur Data 0)
Pin 18/20: D1N/D1P (Jalur Data 1)
Pin 30/32: D2N/D2P (Jalur Data 2)
Pin 36/38: D3N/D3P (Jalur Data 3)
Pin 24/26: CLKN/CLKP (Clock)

Sinyal Kontrol:

Pin 3: CTP_RST (Reset Sentuh)
Pin 4: LCD_RST (Reset LCD, 1,8V, Aktif Rendah)
Pin 5: CTP_INT (Interupsi Sentuh)
Pin 6: TE (Efek Tearing)
Pin 29: PWM (Kontrol Lampu Latar)

Antarmuka I2C Sentuh:

Pin 7: CTP_SDA (Data I2C Sentuh)
Pin 9: CTP_SCL (Clock I2C Sentuh)

Lainnya:

Pin 8: LCD_ID (NC - Tidak Terhubung)
Pin 11: NC (Tidak Terhubung)

Sistem Lampu Latar Canggih

Tipe: LED Putih Tepi

Jumlah LED: 18 LED

Tegangan Maju: 16,8V ~ 19,2V (Tipikal: 18V)

Arus Maju: 60 mA (Tipikal)

Luminansi: 700 cd/m² (Dengan LCD+CTP)

Masa Pakai LED: 30.000 Jam

Kontrol Peredupan: Antarmuka PWM

Tips Pro: Lampu latar mendukung peredupan PWM (Pin 29), memungkinkan kontrol kecerahan yang presisi dari 0-100% untuk manajemen daya dan adaptasi cahaya sekitar.

Panel Sentuh Kapasitif Terintegrasi

Teknologi Projected Capacitive Touch (PCT)

memberikan:
Dukungan multi-sentuh (biasanya 5+ titik)
Sensitivitas tinggi — merespons sentuhan jari yang ringan
Ketahanan — permukaan tertutup tahan terhadap kontaminasi

Kejernihan optik — dampak minimal pada kecerahan layarAntarmuka Sentuh:

I²C (SDA/SCL) dengan jalur interupsi khusus (CTP_INT) dan kontrol reset (CTP_RST).

Lingkungan & Keandalan

Kondisi OperasiSuhu Operasi:

 -20°C ~ +60°CSuhu Penyimpanan:

 -30°C ~ +70°CKelembaban Operasi:

20% ~ 90% RH

Pengujian Keandalan
✓ Penyimpanan Suhu Tinggi: +70°C / 96 jam
✓ Penyimpanan Suhu Rendah: -30°C / 96 jam
✓ Operasi Suhu Tinggi: +60°C / 96 jam
✓ Operasi Suhu Rendah: -20°C / 96 jam
✓ Guncangan Termal: -20°C ↔ +60°C, 10 siklus

✓ Ketahanan Kelembaban: 50°C × 90% RH / 96 jam

Karakteristik Listrik

Tegangan Pasokan I/O (VDDIO):
Minimum: 1,8V
Tipikal: 1,8V

Maksimum: 3,3V

Tegangan Analog Positif (VSP):
Minimum: 4,8V
Tipikal: 5,7V

Maksimum: 6,0V

Tegangan Analog Negatif (VSN):
Minimum: -6,0V
Tipikal: -5,7V

Maksimum: -4,8V

Persyaratan Urutan Daya:
Waktu naik VDD1: 20μs ~ 2ms
Waktu naik VSP/VSN: 100μs ~ 5ms

Urutan yang tepat diperlukan untuk startup yang andal

Aplikasi Ideal

Elektronik Konsumen
Perangkat game genggam
Pemutar media portabel

Remote control kelas atas

Industri
Panel kontrol HMI
Peralatan uji & pengukuran

Tablet industri

Medis
Perangkat diagnostik portabel
Sistem pemantauan pasien

Tablet medis

Otomotif
Tampilan dasbor
Sistem infotainment

Hiburan kursi belakang

Informasi PemesananNomor Model:

 TXW550081N0-CTPDeskripsi:

 LCD IPS FHD 5,5" + Panel Sentuh Kapasitif

Opsi Kustomisasi Tersedia:
Peningkatan kecerahan (hingga 1000+ nits)
Kustomisasi kaca penutup (lapisan AG/AR/AF)
Modifikasi panjang FPC dan konektor
