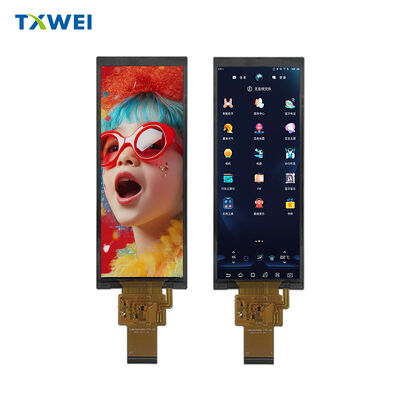

6.2 Inci 480*1280 Strip Instrumen Kendaraan Roda Dua Panel Tampilan Antarmuka MIPI Layar LCD Instrumen Medis

'Lang layar' 6,2 inci ini mungkin merupakan jawaban terbaik untuk panel instrumen kendaraan roda dua
Ketika kendaraan listrik berjuang dengan jangkauan dan motor, layar yang baik menjadi medan perang baru untuk diferensiasi.

一, Mari kita lihat dulu kekuatan keras: titik sakit apa yang diselesaikan?
Sebagian besar layar mobil di pasaran memiliki kecerahan hanya 400-600nits, sehingga sulit untuk melihat kecepatan dengan jelas di bawah sinar matahari siang hari.TXW620009B0 ini langsung menarik kecerahan ke 1200nits - setara dengan puncak tingkat kecerahan iPhone di luar ruangan.

Tapi ini hanya dasar. seorang manajer perangkat keras yang benar-benar berpengetahuan akan melihat kumpulan data ini:

️Resolusi 480 × 1280. Layar vertikal 6,2 inci

Bukan tampilan lanskap 16:9 tradisional, tapi rasio batang vertikal 3:8
Sesuai dengan posisi instalasi pusat kendaraan listrik, bentuk sempit dan panjang tidak menghalangi pandangan berkendara
Setengah atas navigasi, kecepatan tengah, setengah bawah baterai / gear, lapisan informasi yang jelas

️Suhu operasi: -30 °C~+85 °C

Pertama startup di awal pagi musim dingin di utara tidak akan menyebabkan LCD untuk membeku

Paparan matahari tengah hari selatan+pemanasan internal perangkat, sentuhan tidak akan melayang (catatan: ini adalah versi tampilan murni, sentuhan perlu dilengkapi secara eksternal)
Suhu penyimpanan bahkan memperhitungkan lingkungan logistik ekstrim dari -40 °C ~ 90 °C

️Antarmuka MIPI 4 Lane

Dibandingkan dengan antarmuka RGB tradisional, ia menghemat lebih dari 30% daya, yang sangat penting untuk produk seperti roda dua yang "mahal dalam setiap inci listrik"
Kabel tipis 40PIN, lebih fleksibel di tikungan setir, kemampuan anti-interferensi EMC yang lebih kuat

二Kebijaksanaan teknik tersembunyi dalam parameter
Bagaimana itu dicapai dengan ketebalan hanya 4,38 mm?
Dimensi eksternal adalah 62,29 × 163,36 × 4,38 mm (kekandelan), yang termasuk dalam lapisan ultra-tipis di antara layar 6 inci.
Layar mobil tradisional sering memiliki ketebalan 6-8mm karena penggunaan sentuhan eksternal G + G atau struktur bingkai besi tebal.Produk ini mengadopsi desain terintegrasi Incell (versi sentuh TXW620009B0-CTP), mengintegrasikan lapisan sentuh ke bagian dalam panel tampilan.

Pentingnya desainer ID:
Dapat membuat penutup instrumen streamlined yang lebih dekat ke pegangan
Ruang tumpukan dari seluruh mesin dilepaskan oleh 2-3mm, meninggalkan ruang berharga untuk baterai atau motherboard
Setelah memuat, "perasaan suspensi" lebih kuat dan secara visual lebih ringan
Logika desain untuk area tampilan 54,43 × 146,65 mm
Ukuran area AA ini (Area Aktif) berarti:
Rasio layar ke tubuh sekitar 87% (dihitung sebagai area tampilan/area eksternal)
Ada tepi proses sekitar 4mm, yang tidak hanya memastikan bahwa daerah BM (tepi hitam) tidak melimpah, tetapi juga meninggalkan ruang kompresi busa yang cukup untuk waterproofing struktural
Tinggi 146,65mm sangat cocok dengan lebar telapak tangan orang dewasa, memungkinkan ibu jari untuk secara alami menyentuh setengah bawah layar ketika memegang pegangan dengan satu tangan

三, Ini bukan layar universal, tapi dapat dengan akurat menangkap tiga skenario yang berbeda

▶ Panel instrumen cerdas untuk kendaraan roda dua (skenario inti)
Dashboard kendaraan listrik 48V/72V sedang ditingkatkan dari "penunjuk baterai" menjadi "layar pintar berwarna penuh".Kecerahan tinggi 1200nits dari layar ini memecahkan masalah visibilitas luar, rasio layar vertikal memecahkan masalah ruang pegangan terbatas, dan konsumsi daya rendah MIPI memecahkan masalah kecemasan umur baterai.
Lebih penting lagi, harga hanya ¥ 53 termasuk pajak untuk satu batch 3K, yang 60% lebih murah daripada layar standar mobil impor dan tidak jauh lebih mahal daripada layar kelas konsumen,tapi kinerjanya dan keandalan adalah standar mobil.

▶ Peralatan medis portabel
Untuk ultrasound genggam dan monitor mobile, 6,2 inci adalah keseimbangan emas antara "ingin melihat gambar dengan jelas" dan "tidak ingin terlalu berat".38mm berarti bahwa seluruh mesin dapat mencapai dalam 2cm, dan kecerahan 1200nits memungkinkan dokter untuk melihat bentuk gelombang dengan jelas bahkan dalam situasi darurat di luar ruangan atau cahaya ambulans yang kuat.

▶ Layar kontrol pusat mesin pertanian/konstruksi
Lingkungan kerja traktor dan mesin pemanen adalah getaran tinggi, debu tinggi, dan perbedaan suhu yang luas.-30 °C awal dingin memastikan penggunaan normal di musim dingin di Timur Laut Cina, dan stabilitas antarmuka MIPI jauh melebihi pin RGB yang mudah longgar.

四Saran pilihan: dengan sentuhan atau tampilan murni?
Saat ini ada dua versi dari model ini:
TXW620009B0: Versi tampilan murni (dokumen ini), membutuhkan kontak eksternal dengan papan kontrol atau tombol fisik
TXW620009B0-CTP: Versi terintegrasi Incell touch (total ketebalan 5,68mm)

Jika Anda memilih versi tampilan murni:
Proyek ini memiliki skema tombol fisik yang tidak memerlukan kontrol sentuhan

Kebutuhan untuk ultra-tipis (4,38 mm vs 5,68 mm)
Saya ingin menyesuaikan solusi sentuh sendiri (seperti IC sentuh khusus yang mendukung tangan basah / sarung tangan)

Jika Anda memilih versi sentuh:
Aku ingin membuat UI penuh sentuhan dan mengejar estetika terintegrasi
Saya tidak ingin berurusan dengan masalah toleransi yang cocok antara layar sentuh dan layar
