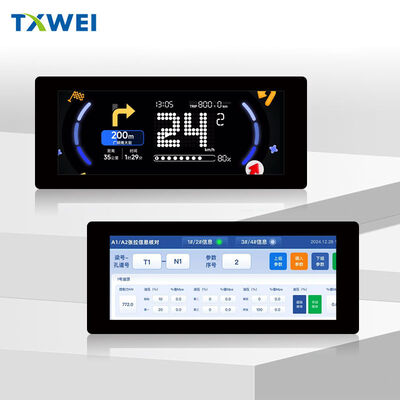

6.2inch 480*1280 antarmuka MIPI TFT sentuh dua roda layar instrumen modul perakitan layar INCELL

TXW620009B0-CTP analisis mendalam produk

1, Ini bukan layar 6 inci biasa, tapi slot kartu yang tepat untuk "bar vertikal berbentuk layar pengukur mobil"

Sebagian besar layar 6,2 inci di pasaran adalah lanskap (16:9), sementara 480 × 1280 ini memiliki rasio jalur vertikal 3:8. This seemingly niche resolution precisely hits the biggest pain point of the current intelligent upgrade of two wheeled vehicles (electric motorcycles/bicycles) - the traditional circular or landscape instrument panel occupies too much space in the narrow and long handle area, sedangkan layar bar vertikal dapat disematkan dengan sempurna di tengah setir, mempertahankan area tampilan informasi navigasi tanpa mempengaruhi tampilan berkendara.

1200nits kecerahan tidak masalah besar di bidang ponsel, tetapi itu adalah standar mobil entry-level di bidang instrumen mobil (perbandingan:Cahaya luar iPhone adalah sekitar 1000-1200 nits)Ini berarti bahwa di bawah sinar matahari langsung di siang hari, pengendara masih dapat melihat kecepatan dan tingkat baterai dengan jelas, alih-alih berubah menjadi "blackboard" seperti layar biasa.

2Nilai struktur In Cell sangat diremehkan.

Tabel parameter hanya berisi kata "Incell", tetapi ini melibatkan dua keputusan teknik:
Kontrol ketebalan: Total ketebalan adalah 5,68mm, termasuk lapisan sentuhan. Struktur G + G tradisional (kaca + kaca) biasanya membutuhkan 7-8mm, tetapi yang satu ini dapat mencapai tingkat 5mm,yang berarti bahwa ID desain keseluruhan mesin dapat lebih agresif - seperti membuat penutup instrumen streamlined dekat pegangan, bukan blok yang menonjol.

Pengalaman sentuhan: In Cell mengintegrasikan sensor sentuhan ke dalam panel LCD, secara signifikan meningkatkan sensitivitas sentuhan basah dan sentuhan sarung tangan dibandingkan dengan sentuhan eksternal.Hal ini penting untuk mengendarai pada hari hujan atau bekerja dengan sarung tangan sepeda motorJika Anda telah menggunakan dasbor kendaraan listrik biasa, Anda harus tahu rasa sakit tidak dapat menyentuhnya dengan tangan basah.

3Implikasi biaya dari antarmuka MIPI 4 Lane

Menggunakan MIPI alih-alih RGB menunjukkan bahwa driver IC JD9265T mendukung transmisi serial berkecepatan tinggi.
Kompatibilitas elektromagnetik EMC lebih baik: Ada sumber interferensi besar seperti motor dan pengontrol di dalam kendaraan roda dua,dan sinyal diferensial MIPI lebih anti-interferensi daripada paralel RGB

Pengurangan kabel: 40PIN menghemat ruang dibandingkan dengan RGB 50+PIN dan lebih fleksibel saat melewati tikungan pegangan
Pengurangan konsumsi daya: Untuk perangkat bertenaga baterai seperti roda dua, setiap penurunan 10mA dalam arus siaga adalah titik jual

4, Rekayasa Keandalan di Balik Parameter Suhu

-30 °C~+85 °C tidak ditulis secara acak. -30 °C berarti bahwa startup pertama di pagi musim dingin di Heilongjiang tidak akan membekukan LCD atau merespons perlahan;+85 °C berarti bahwa tidak akan ada kebocoran cairan atau drift sentuhan karena paparan sinar matahari siang di Hainan dan pemanasan perangkat sendiri (yang dapat mencapai 90 °C di dalam kotak).

Berikan perhatian khusus pada suhu penyimpanan -40 °C ~ 90 °C, yang lebih luas dari suhu kerja.Ini mempertimbangkan skenario transportasi - dari logistik rantai dingin di pabrik Shenzhen ke gudang di Timur Laut China, atau transportasi sinar matahari langsung dalam kontainer selama musim panas, di mana peralatan dapat menahan suhu yang lebih ekstrim ketika tidak dihidupkan.Ini adalah perbedaan penting antara kelas otomotif dan kelas konsumen.

5, Pengingat Utama untuk Desain Struktural (Untuk Insinyur ID)

Ada celah 10 mm antara dimensi eksternal 62,29 × 163,36 mm dan dimensi sentuhan 72,43 × 176,65 mm. Ini menunjukkan bahwa:
Ada lingkaran area BM (garis hitam) di luar area LCD AA (54,43 × 146,65mm)

Lapisan sentuh adalah satu lingkaran lebih besar dari layar layar dan dapat mencakup area tombol sentuh atau hanya izin perakitan
Saat merancang casing, harus dicatat bahwa bukaan jendela harus setidaknya 1,5 mm lebih besar dari satu sisi area AA (untuk mencegah toleransi menyebabkan tepi putih),tapi area efektif sentuhan dapat meluas ke tepi casing untuk efek "tanpa batas"

Arahan ketebalan: Badan layar LCD adalah 4,38mm, dan total ketebalan panel sentuh adalah 5,68mm, menunjukkan bahwa ketinggian tumpukan panel sentuh + FPC + struktur lampu latar hanya 1,3mm,yang termasuk dalam desain ultra-tipisJika struktur tahan air akan dibangun, ruang penyangga tambahan 0,3-0,5 mm harus disediakan.

6, Saran untuk pemogokan yang tepat dalam skenario aplikasi

Dashboard roda dua: Jangan hanya menampilkan kecepatan sederhana. Gunakan sisi panjang 1280 untuk membuat UI tersegmentasi - navigasi setengah atas (tampilan peta yang disederhanakan), kecepatan tengah, dan kontrol musik setengah bawah.1200nits kecerahan mendukung penyesuaian sensasi cahaya otomatis (kecerahan maksimum di siang hari, secara otomatis dikurangi menjadi di bawah 200nits di malam hari untuk mencegah silau).

Kontrol pusat mesin pertanian: Mesin pertanian memiliki getaran dan debu yang tinggi.Sarankan pelanggan untuk menambahkan film anti silau AG (cahaya tinggi tanpa attenuasi film) dan penyangga buffer. Antarmuka sentuh I2C dapat mendukung desain redundant tombol fisik (dalam kasus kegagalan sentuh, bus I2C dapat terhubung ke keyboard fisik).

Peralatan medis: Ukuran ini cocok untuk perangkat ultrasound portabel atau pemantauan.dan desain pelindung antarmuka MIPI membutuhkan perhatian tambahanKemampuan start-up pada suhu rendah 30 °C cocok untuk situasi darurat di luar ruangan.
