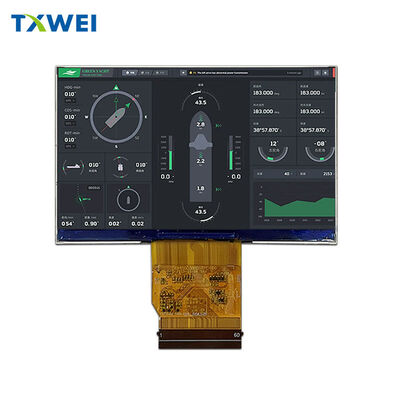

LCD 4.5 Inci 1920*1080 Resolusi Tinggi Kecerahan Tinggi Antarmuka Mipi Lanskap Layar LCD Tampilan Instrumen Luar Ruangan

Ikhtisar Inti

• Jenis Produk: Modul LCD TFT Standar 4.45" (1920×RGB×1080 Titik)
• Struktur: Panel TFT + IC Driver EK79303 + FPC + Lampu Latar LED Putih
• Antarmuka: MIPI 4-jalur
• Kepatuhan Lingkungan: Bebas timbal, bersertifikasi RoHS
• Arah Pandang: Semua sudut (visibilitas jelas 360°)
• Dukungan Warna: 16,7M warna (dapat dikonfigurasi perangkat lunak)

Dimensi & Berat Utama

• Ukuran Modul: 103.50 (L) × 65.30 (T) × 2.50 (T) mm (toleransi ±0.20mm kecuali ditentukan)
• Area Aktif: 98.50 (T) × 55.40 (V) mm
• Jarak Piksel: 0.0513 (L) × 0.0513 (V) mm
• Susunan Piksel: RGB Garis Vertikal
• Perkiraan Berat: TBD (Akan Ditentukan)
• Spesifikasi FPC: Ketebalan FPC + PI = 0.30±0.03mm (dikirim dalam keadaan tidak terlipat)

Daya & Lampu Latar

Catu Daya

• Tegangan Inti (VCC): 3.0-3.3V (tipikal 3.3V)
• Tegangan Analog (VSP): 4.8-6.0V (tipikal 5.8V)
• Tegangan Analog (VSN): -6.0 hingga -4.8V (tipikal -5.8V)

Sistem Lampu Latar

• Jenis: Penerangan tepi dengan 18 LED putih
• Tegangan Maju (VF): 16.8-19.2V
• Arus Maju (IF): Tipikal 60mA
• Kecerahan Minimum: 1500 cd/m² (rata-rata 9 titik)
• Kesamaan Kecerahan: Minimum 80%
• Masa Pakai LED: 30.000 jam (kecerahan turun menjadi 50% pada 20mA/LED; dipersingkat jika arus >25mA/LED)

 Fungsi Pin Utama (Disederhanakan)

• Daya/Ground: VCC 3.3V (Pin 4,5) | Beberapa pin GND untuk pengoperasian yang stabil
• Sinyal Kontrol: STBYB (Pin7, mode siaga: Tinggi=normal, Rendah=hemat daya) | RESET (Pin8, input reset) | U/D (Pin11, arah pemindaian vertikal) | R/L (Pin12, arah pemindaian horizontal)
• Komunikasi SPI: SPI-CS (Pin14) | SPI-SCL (Pin23) | SPI-SDAI (Pin24) | SPI-SDAO (Pin25) | ROM (Pin26, kontrol muat ulang otomatis MTP)
• Data/Jam: D0P/D0N ke D3P/D3N (data diferensial) | CLKP/CLKN (jam diferensial)
• Daya Lampu Latar: LEDA (Pin60, anoda) | LEDK (Pin59, katoda)
• Tidak Ada Koneksi: Beberapa pin NC (tidak digunakan)

 Kinerja Optik

• Rasio Kontras: 1000 (min) - 1500 (tip) (diukur pada sudut pandang 0°)
• Transmisi: 6.4-7.5% (polarizer transmisi tinggi, tanpa APF & Haze)
• Gamut Warna: 70% NTSC (C-Light)
• Waktu Respons: 45ms (Tr+Tf, sudut 25°C/0°)
• Sudut Pandang: Horizontal/vertikal 70° (min) - 80° (tip) (CR>10)
• Kromatisitas (CIE1931): Merah (x:0.587-0.647, y:0.291-0.351) | Hijau (x:0.290-0.350, y:0.491-0.551) | Biru (x:0.113-0.173, y:0.089-0.149) | Putih (x:0.277-0.337, y:0.292-0.352)

 Lingkungan & Keandalan

• Suhu Pengoperasian/Penyimpanan: -30°C hingga +85°C
• Kelembaban Maks: 90% RH (tanpa kondensasi)
• Tes Lulus: Penyimpanan/pengoperasian suhu tinggi/rendah (85°C/-30°C, 96 jam) | Suhu tinggi/kelembaban (60°C/90%RH, 96 jam) | Guncangan termal (-30°C↔85°C, 10 siklus)
• Kriteria Penerimaan: Tidak ada cacat fungsional, segmen yang hilang, kebocoran, gelembung, atau bagian yang lepas

 Catatan Penting

• Saran Jendela TP: Ukuran unilateral 0.3-0.5mm lebih besar dari area aktif LCM
• Parameter Kritis: Ditandai dengan "*" dalam spesifikasi asli; Parameter referensi dalam "()", parameter CPK dalam "[]"
• Metode Pengepakan: TBD (hubungi pemasok untuk detail terbaru)
