Layar tampilan 8 inci mipi layar vertikal Incell layar sentuh tertanam speaker cerdas panel tampilan tablet industri

MOQ: 1
harga: Dapat dinegosiasikan
Periode pengiriman: 7-16 hari
Cara Pembayaran: L/C,D/A,D/P,T/T
Kapasitas pasokan: 10000 buah
Informasi detil
Deskripsi Produk
Informasi detil
Tempat asal
SHENZHEN
Nama merek
TXWEI
Sertifikasi
CE FCC ROHS
Nomor model
TXW800041N0-HL
Jumlah piksel:
800*1280
Arah Pandang:
IPS
Antarmuka tampilan:
MIPI
Kecerahan:
800 nit
Daerah Aktif:
107.64*172.22
Ukuran Garis Besar:
121.8*194*3.9mm
Suhu pengoperasian:
-20+70 ℃
Suhu Penyimpanan:
-30+80℃
Jumlah pin:
40PIN
Sentuh Teknologi:
dalam
Antarmuka sentuh:
IIC
Menyoroti:

8 inci layar sentuh LCD antarmuka MIPI

,

Laminasi penuh layar sentuh LCD industri

,

TFT LCD display resolusi 800x1280

Deskripsi Produk

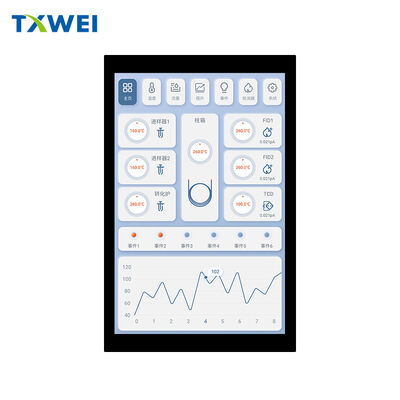

TXW800041N0-HL 8 Inch High-Brightness IPS Display Module dengan In-Cell Touch Terintegrasi

1. Ringkasan Produk

PeraturanTXW800041N0-HLadalah modul tampilan 8-inci canggih yang dirancang untuk aplikasi tertanam yang menuntut di mana kejelasan visual, responsif sentuhan, dan ketahanan lingkungan berkumpul.800 × 1280piksel matriks, modul ini memberikan citra yang tajam, definisi tinggi dioptimalkan untuk penyebaran antarmuka manusia-mesin (HMI).Teknologi sentuhan dalam selmenghilangkan kebutuhan untuk tumpukan sensor sentuh terpisah, menghasilkan tumpukan optik yang efisien yang meningkatkan transmisi cahaya, mengurangi paralaks,dan berkontribusi pada faktor bentuk yang sangat ramping.

2. Tampilan Kinerja & Karakteristik Optik

Pada inti dari TXW800041N0-HL terletakIPS (In-Plane Switching)panel kristal cair, memastikan reproduksi warna yang konsisten dan sudut pandang yang luas di semua orientasi.Teknologi ini secara efektif meminimalkan pergeseran warna dan distorsi gamma ketika dilihat di luar sumbu - keuntungan penting untuk skenario multi-pengguna atau pemasangan variabel.
  • Resolusi:800 (H) × 1280 (V) piksel
  • Cahaya:800 nits (tipikal), memungkinkan presentasi konten yang dapat dibaca bahkan di bawah cahaya lingkungan langsung atau kondisi luar ruangan
  • Arah melihat:Full IPS superior fidelity gambar dari 178° perspektif horizontal dan vertikal
  • Pengontrol tampilan:Didorong olehILI9882Uchipset, driver IC yang terbukti menawarkan pengolahan sinyal yang stabil, gangguan elektromagnetik (EMI) rendah dan kompatibilitas host yang luas

3. Teknologi Sentuh & Antarmuka

Modul ini menggabungkanSentuh kapasitif dalam selteknologi, menanamkan lapisan sensor sentuh langsung di dalam sel LCD daripada sebagai lapisan yang dilapisi.Ketebalan tumpukan keseluruhan yang berkurang, akurasi koordinat sentuhan yang ditingkatkan, efisiensi luminansi tampilan yang ditingkatkan, dan daya tahan yang unggul terhadap kontaminan permukaan dan masuknya kelembaban.
  • Antarmuka sentuh:I2C (IIC) protokol serial dua kabel standar yang memastikan integrasi mulus dengan mikrokontroler arus utama dan prosesor aplikasi
  • Protokol sentuhan:Dukungan multi-touch standar industri dengan tingkat laporan tinggi yang cocok untuk pengalaman pengguna yang kaya dengan gerakan

4Spesifikasi Mekanis

TXW800041N0-HL dikemas dalam bentuk yang kompak dan kaku secara mekanis yang dirancang untuk memfasilitasi integrasi yang mudah ke dalam perakitan panel depan dan kandang yang dipasang di bezel.
  • Area Tampilan Aktif:107.64 mm (W) × 172.22 mm (H)
  • Dimensi garis besar modul:121.8 mm (W) × 194 mm (H) × 3,9 mm (D)
Ketebalan total di bawah 4 mm menggarisbawahi kesesuaian modul untuk tablet industri terbatas ruang, speaker pintar,dan terminal kontrol akses flush-mount di mana minimalisme desain industri adalah yang terpenting.

5. Keandalan Lingkungan & Ketahanan Operasi

Dibangun untuk menahan lingkungan termal yang menantang, TXW800041N0-HL mempertahankan integritas operasional di spektrum suhu yang luas.Ketahanan ini membuatnya sama layak untuk kios luar ruangan yang terkena iklim, lantai pabrik termal variabel, dan peralatan dalam ruangan yang terus berjalan.
  • Rentang suhu operasi:-20°C sampai +70°C
  • Rentang suhu penyimpanan:-30°C sampai +80°C
These specifications ensure that the display module retains stable electro-optical performance during cold-start conditions and sustained high-temperature operation without compromising liquid crystal response times or touch sensor calibration.

6. Antarmuka Listrik & Integrasi Sistem

Jalur video tampilan diarahkan melaluiMIPI DSI 40-pinantarmuka, standar de facto untuk konektivitas layar kecepatan tinggi, daya rendah dalam sistem tertanam modern.Antarmuka MIPI mendukung tingkat refresh yang tinggi dan kedalaman warna yang dalam sambil mempertahankan pengurangan jumlah pin dan kompleksitas routing PCB dibandingkan dengan solusi RGB paralel yang lama.
  • Tampilan antarmuka:MIPI DSI, konektor 40 pin
  • Antarmuka sentuh:I2C (IIC)
Arsitek sistem mendapat manfaat dari strategi interkoneksi yang seragam dan rendah yang menyederhanakan manajemen bill-of-materials (BOM) dan mempercepat time-to-market untuk desain produk terpadu.

7. Skenario Aplikasi Target

TXW800041N0-HL bersifat arsitektur serbaguna, menangani portofolio beragam pasar vertikal yang menuntut output visual yang dapat diandalkan dikombinasikan dengan interaksi sentuhan intuitif:
  • Smart Speaker Tampilan:Jejak kaki yang kompak dan orientasi potret secara alami selaras dengan perangkat asisten suara yang membutuhkan umpan balik visual dan permukaan kontrol berbasis sentuhan.
  • Tampilan Tablet Industri:Toleransi suhu yang luas, kecerahan yang tinggi, dan konstruksi In-Cell yang tahan lama memenuhi persyaratan tablet lantai toko dan layanan lapangan.
  • Keamanan & Kontrol Akses:Profil ramping memungkinkan pemasangan flush yang elegan di stasiun pintu, interkom, dan terminal biometrik; sudut pandang IPS mengakomodasi pengguna dengan berbagai ketinggian dan posisi.
  • Tablet Pendidikan:Kecahayaan tinggi dan respon sentuhan yang akurat mendukung perangkat pembelajaran yang dapat digunakan secara luas baik di kelas maupun dalam pendidikan jarak jauh

Kontrol Dokumen
Model: TXW800041N0-HL
Revisi: v1.0
Untuk validasi rekayasa dan dukungan integrasi, konsultasikan set gambar listrik dan mekanik lengkap sebelum penyelesaian tata letak PCB.
