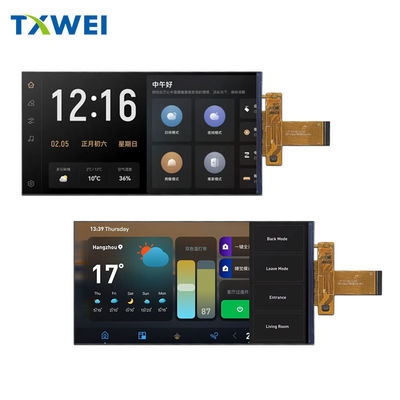

Layar LCD TFT 7 inci MIPI layar definisi tinggi 720*1440 LCD IPS panel rumah pintar layar warna

TXW700185B0 Ringkasan Parameter Kunci

Diagonal layar adalah 6,9 inci, dan bentuk modul keseluruhan adalah 80,21 mm lebar, 162,34 mm tinggi, dan 2,22 mm tebal;

Area tampilan yang efektif adalah 78,02 mm × 156,04 mm, yang sesuai dengan 720 piksel horizontal dan 1440 piksel vertikal.

Setiap piksel horizontal dibagi lagi menjadi tiga sub piksel: merah, hijau, dan biru.

piksel adalah 720 × 3 × 1440. jarak piksel adalah 0,10836 mm × 0,10836 mm, dan susunan piksel adalah klasik

Garis vertikal RGB.

Modus LCD biasanya jenis transmisi hitam, didorong oleh matriks aktif TFT; Ke atas, ke bawah, kiri, dan arah kanan dapat semua

mencapai sudut pandang 85 °, dan rasio kontras lebih besar dari 1000: 1 pada sudut pandang positif.

mengadopsi Sitronix GC9703C, dengan antarmuka MIPI DSI 4 jalur, dan mendukung hingga 16,7 M pilihan warna perangkat lunak warna.

Bagian backlight menggunakan 16 lampu LED putih dengan struktur cahaya tepi; LED tunggal memiliki tegangan ke depan 22,4 V hingga 26,4 V

pada arus 40 mA, dengan kecerahan keseluruhan khas 300 cd/m2 dan kecerahan minimal dijamin 250 cd/m2.

Keseragaman kecerahan ≥ 75%, dan LED memiliki umur 30000 jam (berakhir pada 20 mA dan penurunan kecerahan 50%).

Sumber daya DC dibagi menjadi dua saluran: VCI menyediakan analog dan DC-DC, dengan rentang tegangan 2,8 V hingga 3,3 V, biasanya

3.3 V; IOVCC menyediakan I/O digital, dengan 1,8 V hingga 3,3 V yang tersedia, biasanya 3,3 V. Modul ini beroperasi pada suhu

berkisar dari -20 °C sampai +70 °C, dengan suhu penyimpanan berkisar dari -30 °C sampai +80 °C, dan kelembaban relatif maksimum 90% RH.

Tingkat rendah pin reset efektif, dengan lebar pulsa minimal 10 μs. Setelah RESET dilepaskan, dibutuhkan 15 ms untuk mengirim perintah.

Jika diatur kembali dari mode Sleep Out, perintah Sleep Out tidak dapat dikirim dalam waktu 120 ms.

0% -100% penyesuaian kecerahan tanpa langkah. panjang total FPC adalah 44,57 mm, area jari emas adalah 14,5 mm, jarak

antara 30 pin adalah 0,5 mm, ketebalan penguatan baja akhir adalah 0,1 mm, dan radius lentur dapat berulang kali ditekuk 10 kali

tanpa patah tulang dalam 2 mm.

Berat seluruh mesin harus diukur dan diumumkan.

jendela harus 0,3 mm hingga 0,5 mm lebih besar dari area efektif dari modul untuk memastikan ruang pas yang cukup.

dengan persyaratan bebas timbal RoHS.

TXW700185B0, dengan bezel sempit 6,9 inci, sudut pandang penuh, kecerahan tinggi, rentang suhu yang luas, dan antarmuka kecepatan tinggi MIPI,

telah dirancang secara ekstensif dan diimpor ke skenario berikut:

Di mobil kokpit cerdas: layar informasi kontrol pusat, layar hiburan penumpang, layar headrest belakang, 360 °

terminal tampilan surround.
Perjalanan dua roda/tiga roda: panel instrumen sepeda motor listrik kelas atas, kontrol pusat skuter energi baru, berbagi

layar navigasi sepeda listrik.
¢ Handheld industri: pengumpul data PDA, scanner barcode, imager termal inframerah, tablet tahan ledakan kelas industri.
Elektronik medis: ultrasound portabel, monitor tanda vital, pompa infus, peralatan perawatan gigi / mata

jendela tampilan.
Pengujian dan pengukuran: osiloskop, analizer spektrum, analizer logika, konsol pemantauan kualitas daya.
Penggunaan komersial di luar ruangan: layar interaktif untuk lemari pengiriman ekspres, mesin pengisian bahan bakar self-service, mesin panduan pemandangan,

cerdasKios pemisahan sampah.
Elektronik kapal laut: navigasi kapal dipasang GMDSS, detektor ikan sonar, tampilan sekunder radar, panel switch cerdas kapal pesiar.
Pertanian cerdas: pengendalian pusat traktor tak berawak, pembibitan presisi, stasiun darat kendaraan udara tak berawak pertanian, rumah kaca

perangkat pemantauan lingkungan.
️ Keamanan darurat: peralatan penegak hukum polisi, helm pencitraan termal kebakaran, terminal penentuan posisi personil tambang,

perangkat genggam komunikasi darurat.
Perkuat militer: terminal data taktis individu, tampilan kontrol tembakan senjata, tablet darurat medis medan perang,

Unit kontrol darat kendaraan udara portabel tanpa awak.
TXW700185B0 memiliki rentang suhu yang luas, umur panjang, kecerahan tinggi, dan sudut pandang penuh, menjadikannya pilihan

solusi bagi insinyur untuk meningkatkan pengalaman tampilan mereka dengan menjaga citra yang jelas bahkan di lingkungan yang keras.
