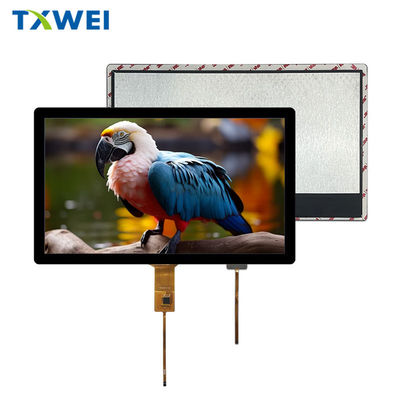

Panel Sentuh Kapasitif LCD TFT IPS 13.3 Inci Resolusi 1920*1080 dengan Antarmuka EDP

Shenzhen Tianxianwei Technology Co., Ltd. TXW133008B0-CTP LCD Display Module:

Integrasi sempurna dari kinerja tinggi dan keandalan tinggi,Modul LCD TXW133008B0-CTP dari Shenzhen Tianxianwei Technology Co., Ltd., sebuah modul TFT LCD + CTP 13,3 inci telah menjadi pilihan ideal untuk banyak industri, komersial,dan aplikasi medis karena resolusi tinggi, proses bebas timbal, layar sentuh kapasitif, dan rentang kerja suhu yang luas.Modul ini mengadopsi teknologi bebas timbal, memenuhi persyaratan lingkungan, dan cocok untuk produk elektronik hijau.memberikan kualitas gambar yang jelas dan halus, yang dapat dengan sempurna menyajikan grafis yang kompleks atau video definisi tinggi.Layar sentuh kapasitif mengadopsi struktur G + G dan dilengkapi dengan GT9271 driver IC untuk memastikan respon sentuh yang sensitif dan akurat, menyediakan pengguna dengan pengalaman interaktif yang mulus.

Kisaran suhu kerja adalah 0 °C sampai +50 °C, dan kisaran suhu penyimpanan adalah -20 °C sampai +60 °C, yang dapat beradaptasi dengan berbagai kondisi lingkungan dan memastikan operasi stabil jangka panjang.Menggunakan sumber lampu latar LED putih dengan kecerahan hingga 280 cd/m2, rasio kontras hingga 1000:1, dan waktu respons 25ms, memberikan efek tampilan yang sangat baik dan dapat mempertahankan kejelasan tanpa hantu bahkan dalam gambar dinamis.

Dalam hal antarmuka, modul mengadopsi antarmuka EDP 2 jalur untuk memastikan transmisi data yang cepat dan stabil, mewujudkan transmisi dan tampilan sinyal gambar berkualitas tinggi.Tegangan catu daya I/O berkisar antara 2.5V sampai 3.3V, dengan tegangan catu daya utama yang khas 2,8V. Konsumsi arus dan disipasi daya memiliki parameter yang jelas dalam mode yang berbeda, memberikan dasar untuk desain catu daya.

Dimensi eksternal modul adalah 305.20mm (W) × 178.10mm (H) × 2.60mm (T), dengan berat hanya 730g, sehingga mudah untuk mengintegrasikan dan memasang,dan cocok untuk aplikasi dengan ruang terbatasUkuran layar sentuh kapasitif adalah 319.74mm (W) × 191.22mm (H) × 5.50mm (T), yang mempertahankan kompakitas yang baik sambil mempertahankan fungsionalitas lengkap.yang mencakup sinyal kontrol tampilan, sinyal daya, sinyal tanah, dll. Fungsi setiap pin dinyatakan dengan jelas untuk memastikan keandalan dan kompatibilitas koneksi.

Desain sirkuit internal telah dioptimalkan dengan hati-hati, dengan deskripsi rinci dari sirkuit output sinyal HPD, serta sirkuit input BLUEUNABLE dan BLUEPUNGEDIM,menyediakan pengembang dengan detail desain yang kaya dan memfasilitasi pemahaman yang lebih mendalam tentang prinsip kerja internal modul.

Modul ini telah menunjukkan keandalan yang sangat baik, melewati beberapa tes seperti penyimpanan suhu tinggi, penyimpanan suhu rendah, operasi suhu tinggi, operasi suhu rendah,dan penyimpanan suhu tinggi dan kelembaban tinggi, membuktikan kemampuan dan stabilitas lingkungan yang luar biasa, memastikan operasi stabil jangka panjang di berbagai lingkungan yang kompleks.Proyek pengujian ini mencakup berbagai kondisi lingkungan yang ekstrim, secara komprehensif menilai kinerja dan kualitas modul, dan menyediakan pelanggan dengan produk yang dapat diandalkan.
Singkatnya, modul tampilan LCD TXW133008B0-CTP telah menjadi produk yang kompetitif di pasar dengan kinerja tinggi, keandalan tinggi, dan fungsi yang kaya,memenuhi persyaratan ketat dari perangkat elektronik modern untuk modul tampilan.

PIN LCMDeskripsi:

Modul tampilan LCD TXW133008B0-CTP 13,3 inci ini adalah artefak tampilan yang disesuaikan untuk berbagai industri.

peralatan medis
Contoh aplikasi: Pada monitor medis, resolusi tinggi dapat dengan akurat menampilkan data tanda vital utama seperti elektrokardiogram dan kejenuhan oksigen darah pasien,memastikan bahwa staf medis dapat membaca informasi dengan akurat dan membuat diagnosis tepat waktu.
Keuntungan: Ekspresi warna yang akurat, mampu menyajikan gambar medis dengan jelas, membantu dokter dalam diagnosis;Kemampuan anti-interferensi yang kuat memastikan operasi yang stabil di lingkungan medis yang kompleks.
Kontrol industri
Contoh aplikasi: Dalam jalur produksi otomatisasi industri, digunakan untuk mengontrol layar tampilan panel, yang dapat menampilkan status operasi real-time, pengaturan parameter, dll.dari jalur produksi.
Keuntungan: Kecerahan dan kontras yang tinggi, memastikan visibilitas yang jelas bahkan dalam lingkungan cahaya yang kuat di bengkel pabrik; Kisaran suhu kerja yang luas,beradaptasi dengan perubahan suhu di lingkungan industri; Keandalan tinggi, mengurangi waktu henti peralatan.
tampilan komersial
Contoh aplikasi: Dalam signage digital atau layar tampilan interaktif di pusat perbelanjaan, menarik perhatian pelanggan dengan resolusi tinggi dan efek tampilan berwarna cerah,menampilkan informasi produk atau kegiatan promosi.
Keuntungan: Resolusi tinggi dan warna yang jelas, menarik perhatian pelanggan dan meningkatkan efektivitas iklan;Fungsi layar sentuh memberikan pengalaman interaktif dan meningkatkan keterlibatan pengguna.
sistem monitor
Contoh aplikasi: Di pusat pemantauan keamanan, digunakan untuk menampilkan gambar kamera pengawasan.Resolusi tinggi dan kontrasnya yang tinggi membantu untuk mengidentifikasi secara jelas detail di dalam area pemantauan.
Keuntungan: Resolusi dan kontras yang tinggi, yang membantu mengidentifikasi detail dalam rekaman pengawasan dengan jelas; Kecerahan yang tinggi memastikan visibilitas yang jelas bahkan di lingkungan yang cerah di pusat pemantauan.
Peralatan pendidikan
Contoh aplikasi: Menyediakan tampilan konten pengajaran yang jelas untuk guru dan siswa pada papan tulis elektronik atau mesin pengajaran all-in-one, seperti bahan kursus, video, dll.
Keuntungan: Ukuran layar besar, cocok untuk lingkungan kelas, memungkinkan siswa di baris belakang untuk melihat dengan jelas konten pengajaran; fungsi layar sentuh,nyaman untuk interaksi guru-murid dan operasi.
