MOQ: | Negotiate |
harga: | Negotiate |
Kemasan Standar: | Cardboard |
Periode pengiriman: | 16 |
Cara Pembayaran: | L/C TT D/P |
Kapasitas pasokan: | 10000pcs |

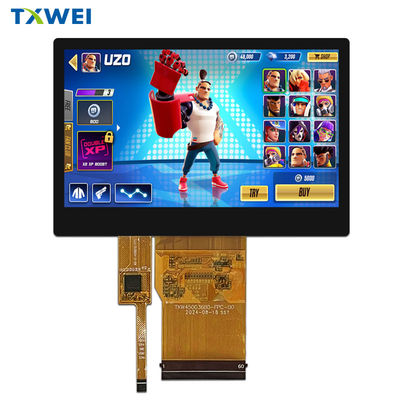

TXW450036B0-LA: layar sentuh resolusi tinggi 4,45 inci, mampu menunjukkan aplikasi multi adegan
Layanan kustomisasi produk untuk panel sentuh industri:
Nama merek: TXWEI
Nomor Model: TXW450036B0-LA
Tempat Asal: Shenzhen
Sertifikasi: CE ROHS FCC
Jumlah pesanan minimum: Negosiasi
Harga: Menegosiasikan
Rincian kemasan: Karton
Waktu pengiriman: 16
Syarat pembayaran: L/C TT D/P
Kemampuan Penyediaan: 10000 pcs
Lcm pin n jumlah: 60pin
Pixel Pitch (W * H): 0.0513 * 0.0513
Jumlah piksel: 1920*3RGB ((H) X1080 ((V)
Tegangan lampu belakang: 16,8-19,2V
Antarmuka LCM: LVDS 8 Bit Interface
Kata kunci: Panel Sentuh Industri, Panel Layar Sentuh Industri, Panel Sentuh Interaktif
Adaptasi multi skenario, luas diterapkan
Deskripsi fungsi modul
Pin No. |
Simbol |
LCMFungsi |
Catatan |
1 |
GND |
Power Ground |
|
2 |
GND |
Power Ground |
|
3 |
NC |
Tidak ada koneksi. |
|
4 |
VCC 3.3V |
Sumber Daya untuk LCD. |
|
5 |
VCC 3.3V |
Sumber Daya untuk LCD. |
|
6 |
NC |
Tidak ada koneksi. |
|
7 |
STBYB |
Standby mode, biasanya ditarik tinggi. |
|
8 |
Reset 3.3V |
Setel ulang pin input sinyal. |
|
9 |
VSP 5.8V |
Tegangan input eksternal |
|
10 |
VSN -5.8V |
Tegangan input eksternal |
|
11 |
U/D |
Kontrol pemindaian gerbang atas atau bawah. Biasanya tarik rendah. |
|
12 |
R/L |
Sumber kanan atau kiri urutan kontrol. Biasanya tarik tinggi. |
|
13 |
GND |
Power Ground |
|
14 |
SPI-CS |
Sinyal pemilihan chipSPI). |
|
15 |
I2C-SCL |
Sinyal jam berurutan(I2C). |
|
16 |
I2C-SDA |
Input data serial/output pin(I2C). |
|
17 |
ERR |
Pin output untuk deteksi kesalahan. |
|
18 |
VGH |
Tidak ada koneksi. |
|
19 |
VGL |
Tidak ada koneksi. |
|
20 |
NC |
Tidak ada koneksi. |
|
21 |
VDD-OTP |
Pasokan listrik untuk sirkuit OTP
|
|
22 |
NC |
Tidak ada koneksi. |
|
23 |
SP-SCL |
Sinyal jam berurutan(SPI). |
|
24 |
SP-SDAI |
Input data serial/output pin(SPI). |
|
25 |
SP-SDAO |
Pin output data serial(SPI). |
|
26 |
ROM |
Pengisian ulang MTP per 30 frame: |
|
27 |
NC |
Tidak ada koneksi. |
|
28 |
GND |
Power Ground |
|
29 |
OLV0N |
Data input diferensial LVDS negatif0(ODD) |
|
30 |
OLV0P |
Positif data diferensial LVDS0 input(ODD) |
|
31 |
GND |
Power Ground |
|
32 |
OLV1N |
Input data diferensial LVDS1 negatif(ODD) |
|
33 |
OLV1P |
Data diferensial LVDS positif1 input(ODD) |
|
34 |
GND |
Power Ground |
|
35 |
OLVCLKN |
Input jam diferensial LVDS negatif(ODD) |
|
36 |
OLVCLKP |
Input jam diferensial LVDS positif(ODD) |
|
37 |
GND |
Power Ground |
|
38 |
OLV2N |
Input data diferensial LVDS2 negatif(ODD) |
|
39 |
OLV2P |
Data diferensial LVDS positif2 input(ODD) |
|
40 |
GND |
Power Ground |
|
41 |
OLV3N |
Data diferensial LVDS negatif3 masukan(ODD) |
|
42 |
OLV3P |
Data diferensial LVDS positif3 masukan(ODD) |
|
43 |
GND |
Power Ground |
|
44 |
ELV0N |
Data input diferensial LVDS negatif0(Bahkan) |
|
45 |
ELV0P |
Positif data diferensial LVDS0 input(Bahkan) |
|
46 |
GND |
Power Ground |
|
47 |
ELV1N |
Input data diferensial LVDS1 negatif(Bahkan) |
|
48 |
ELV1P |
Data diferensial LVDS positif1 input(Bahkan) |
|
49 |
GND |
Power Ground |
|
50 |
ELVCLKN |
Input jam diferensial LVDS negatif(Bahkan) |
|
51 |
ELVCLKP |
Input jam diferensial LVDS positif(Bahkan) |
|
52 |
GND |
Power Ground |
|
53 |
ELV2N |
Input data diferensial LVDS2 negatif(Bahkan) |
|
54 |
ELV2P |
Data diferensial LVDS positif2 input(Bahkan) |
|
55 |
GND |
Power Ground |
|
56 |
ELV3N |
Data diferensial LVDS negatif3 masukan(Bahkan) |
|
57 |
ELV3P |
Data diferensial LVDS positif3 masukan(Bahkan) |
|
58 |
GND |
Power Ground |
|
59 |
LEDK |
Sumber daya untuk terminal input katode lampu latar. |
|
60 |
LEDA |
Sumber Daya untuk LED Backlight Anode Input. |
|
RTitik Uji Keandalan
Tidak, tidak. |
Titik pengujian |
Kondisi pengujian |
Catatan |
1 |
Suhu Tinggi. Penyimpanan |
+80°C /96H |
1Tes fungsional OK. Segmen yang hilang, pendek, tidak jelas segmen Tidak ditampilkan, ditampilkan secara abnormal dan kebocoran kristal cair tidak diizinkan. 2Tidak rendah. Gelembung suhu, tutup akhir longgar dan jatuh, bingkai pelangi.
|
2 |
Suhu rendah. Penyimpanan |
-30°C /96H |
|
3 |
Tempe Tinggi. Mengoperasikan |
+70°C /96H |
|
4 |
Low Tempe. Mengoperasikan |
-20°C /96H |
|
5 |
Penyimpanan suhu tinggi/kelembaban |
60°Cx90%RH /96H |
|
6 |
Kejut panas dan dingin |
Keadaan statis,- 20°C(30 menit)~70°C (30 menit),10 siklus |
Tianxianwei Technology menyediakan dukungan teknis penuh dan dukungan purna jual yang komprehensif untuk TXW450036B0-LA dengan tim R&D profesional, kontrol produksi kelas satu, dan 99.Tingkat hasil pengiriman 7%Memilih TXW450036B0-LA berarti memilih kualitas yang andal dan layanan profesional, membuka era baru kontrol sentuh definisi tinggi untuk perangkat pintar.
![]() |
