Modul Tampilan LCD TFT Warna Penuh 6.9 Inci Resolusi 280*1424 dengan Antarmuka LCM HDMI

MOQ: Negotiate
harga: Negotiate
Kemasan Standar: Cardboard
Periode pengiriman: 16
Cara Pembayaran: L/C TT D/P
Kapasitas pasokan: 10000pcs
Informasi detil
Deskripsi Produk
Informasi detil
Nama merek
TXWEI
Sertifikasi
CE ROHS FCC
Model Number
TXW700120B0-HDMI
Dokumen
TXW700120B0-CTP-HDMI_SPEC.pdf
Daerah Aktif:
33.6 ((H) X 170.88 ((V)
Melihat arah:
Semua jam
Derajat lumen:
500cd/㎡
Elemen penggerak:
Matriks aktif TFT
Pengaturan piksel:
garis RGB
tipe LCD:
Biasanya hitam
Lcm Interface:
HDMI
Ukuran Garis Mekanis (W*H*T):
38.2 ((W) ×181.47 ((H) ×3.45 ((T)
Menyoroti:

Modul Tampilan LCD TFT Resolusi 1424

,

HDMI TFT LCD display module

,

Modul Tampilan LCD TFT dengan Antarmuka LCM

Deskripsi Produk

Deskripsi produk:

  • Papan Pengemudi HDMI adalah komponen serbaguna dan penting untuk meningkatkan fungsi perangkat tampilan Anda.produk ini memberikan kualitas audio dan video yang luar biasa melalui kemampuan driver audio HDMI.
  • Salah satu fitur utama dari HDMI Driver Board adalah kompatibilitas dengan panel LCD dari jenis Normal Hitam.memungkinkan output yang konsisten dan berkualitas tinggiApakah Anda meningkatkan perangkat yang ada atau membangun sistem tampilan baru, HDMI Driver Board menawarkan keandalan dan kinerja yang Anda butuhkan.
  • Dengan rentang suhu penyimpanan dari -30 sampai +80 °C, papan konversi HDMI ini dibangun untuk menahan berbagai kondisi lingkungan, membuatnya cocok untuk digunakan dalam berbagai pengaturan.Apakah dipasang di lingkungan dalam atau luar ruangan, Anda dapat mengandalkan daya tahan dan ketahanan dari HDMI Driver Board untuk memberikan kinerja yang konsisten.
  • Papan Pengemudi HDMI mendukung arah tampilan ALL O?? CLOCK, memastikan bahwa output layar dioptimalkan untuk dilihat dari berbagai sudut.Fleksibilitas ini membuatnya ideal untuk aplikasi di mana tampilan dapat dilihat dari posisi yang berbeda, memberikan gambar yang jelas dan tajam terlepas dari sudut pandang.
  • Menggunakan pengaturan Pixel dari RGB Stripe, HDMI Driver Board memastikan representasi warna yang hidup dan akurat, meningkatkan pengalaman visual bagi pengguna.atau grafis, produk ini memberikan visual yang tajam dan rinci dengan warna yang benar-benar hidup, menjadikannya ideal untuk aplikasi multimedia.
  • Menampilkan antarmuka LCM dari HDMI, Papan Pengemudi HDMI memungkinkan konektivitas mulus dengan berbagai perangkat, yang memungkinkan integrasi yang mudah ke dalam pengaturan tampilan yang ada.Dengan dukungan untuk input HDMI, papan konversi ini menyederhanakan proses menghubungkan berbagai sumber multimedia ke layar Anda, memberikan solusi bebas masalah untuk transmisi audio dan video.
  • Kesimpulannya, Papan Pengemudi HDMI adalah komponen penting untuk meningkatkan kemampuan audio dan video dari perangkat tampilan Anda.rentang suhu penyimpanan yang luas, arah tampilan serbaguna, susunan piksel RGB Stripe, dan antarmuka HDMI LCM, produk ini menawarkan kinerja dan keandalan yang Anda butuhkan untuk aplikasi tampilan Anda.Upgrade sistem tampilan Anda dengan HDMI Driver Board dan pengalaman kualitas audio dan video yang superior dengan mudah.

Pengaturan:

Layanan kustomisasi produk untuk HDMI Driver Board:

Nama merek: TXWEI

Nomor Model: TXW700120B0-HDMI

Tempat Asal: Shenzhen

Sertifikasi: CE ROHS FCC

Jumlah pesanan minimum: Negosiasi

Harga: Menegosiasikan

Rincian kemasan: Karton

Waktu pengiriman: 16

Syarat pembayaran: L/C TT D/P

Kemampuan Penyediaan: 10000 pcs

Tegangan: 5V

Antarmuka LCM: HDMI

Area Aktif: 33.6 ((H) X 170.88 ((V)

Pixel Pitch (W*H): 0.1432 ((H) X 0.1432 ((V)

Suhu penyimpanan: -30+80°C

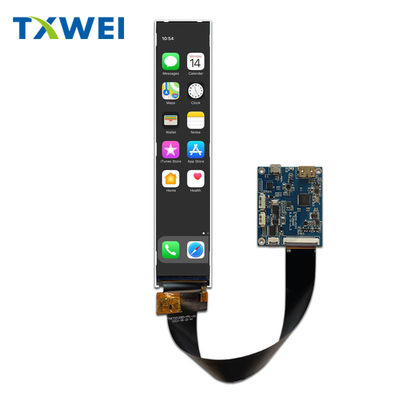

Gambar produk


Modul Tampilan LCD TFT Warna Penuh 6.9 Inci Resolusi 280*1424 dengan Antarmuka LCM HDMI 0


Gambar HDMI


Modul Tampilan LCD TFT Warna Penuh 6.9 Inci Resolusi 280*1424 dengan Antarmuka LCM HDMI 1



Deskripsi fungsi modul



Pin No.

Simbol

LCMFungsi

Catatan

1

GND

Tanah.



2

NC

Tidak ada koneksi.



3

LEDA

Sumber Daya untuk LED Backlight Anode Input.



4

LEDA

Sumber Daya untuk LED Backlight Anode Input.



5

NC

Tidak ada koneksi.



6

LEDK

Sumber daya untuk terminal input katode lampu latar.



7

LEDK

Sumber daya untuk terminal input katode lampu latar.



8

NC

Tidak ada koneksi.



9

GND

Tanah.



10

NC

Tidak ada koneksi.



11

NC

Tidak ada koneksi.



12

NC

Tidak ada koneksi.



13

NC

Tidak ada koneksi.



14

NC

Tidak ada koneksi.



15

NC

Tidak ada koneksi.



16

NC

Tidak ada koneksi.



17

GND

Tanah.



18

NC

Tidak ada koneksi.



19

GND

Tanah.



20

GND

Tanah.



21

Reset

Setel ulang pin input sinyal.



22

VDD

Sumber Daya untuk LCD.



23

STBYB

Standby mode, biasanya ditarik tinggi.
STBYB =️1️Operasi normal
STBYB =️0️, Masuk ke mode siaga untuk menghemat daya.



24

NC

Tidak ada koneksi.



25

GND

Tanah.



26

D0P

Polaritas positif dari data diferensial tegangan rendah 0 sinyal



27

D0N

Polaritas negatif dari sinyal diferensial tegangan rendah 0



28

GND

Tanah.



29

D1P

Polaritas positif sinyal diferensial tegangan rendah 1



30

D1N

Polaritas negatif sinyal diferensial tegangan rendah 1



31

GND

Tanah.



32

CLKP

Polaritas positif dari sinyal jam diferensial tegangan rendah



33

CLKN

Polaritas negatif dari sinyal jam diferensial tegangan rendah



34

GND

Tanah.



35

D2P

Polaritas positif dari sinyal data diferensial tegangan rendah 2



36

D2N

Polaritas negatif dari sinyal data diferensial tegangan rendah 2



37

GND

Tanah.



38

D3P

Polaritas positif dari data diferensial tegangan rendah3 sinyal



39

D3N

Polaritas negatif dari data diferensial tegangan rendah3sinyal



40

GND

Tanah.



Dukungan dan Layanan:

Dukungan dan Layanan Teknis Produk untuk produk Papan Driver HDMI meliputi:

  • - Bantuan pemecahan masalah untuk masalah perangkat keras dan perangkat lunak yang berkaitan dengan HDMI Driver Board
  • - Panduan tentang pemasangan, pengaturan, dan konfigurasi papan
  • - Pembaruan firmware dan informasi kompatibilitas
  • - Informasi garansi dan dukungan untuk cacat produk
  • - Manual pengguna dan dokumentasi untuk referensi dan bantuan


Tag:

6.9 inci HDMI Driver Board,

Papan Pengemudi HDMI panjang,

Modul LCD tft 280 x 1424
