| MOQ: | 1 PCS |
| harga: | negotiations |
| Kemasan Standar: | Kemasan kotak |
| Periode pengiriman: | 5-8 hari |
| Cara Pembayaran: | L/C, T/T |
| Kapasitas pasokan: | 100000pcs |

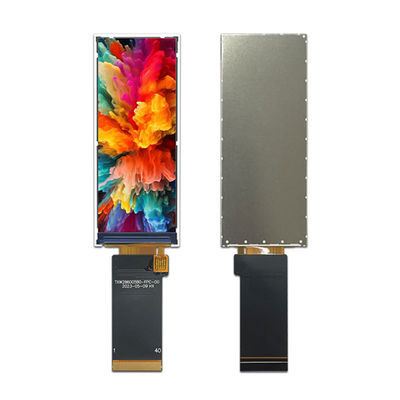

MCU 2,86 inci TFT LCD, 2,86"376*960HVGA LCD Display Deskripsi
TXW286005B0 adalah modul LCD TFT diagonal 2,86 inci dengan resolusi HVGA 376*960 piksel
Detail Produk Cepat:
1. Ukuran LCD: 2.86 ′′ TFT
2Resolusi:376*960
3. sudut pandang: 12 o'clock
4Dimension garis besar:31.2*76.6*2.05mm
5.Area aktif:26.51*67.68
6. Tipe antarmuka:RGB24 BIT Interface
7. Panel sentuh: Tanpa Panel Sentuh ((Kustomisasi)
8. Suhu: atas -20°C sampai +70°C; Tst -30°C sampai +80°C
Fitur produk:
1.TXW286005B0 adalah layar LCD TFT berwarna penuh berukuran diagonal 3,5 inci, 376xRGBx960.
2Modul ini mendukung antarmuka RGB. Ukuran modul model TXW286005B0 adalah 31,2 * 76,6 * 2,05mm, dengan luas efektif 26,51 * 67,68mm;
3Kontroler.TXW286005B0 dan ST7701SN terintegrasi pada modul, dengan rentang tegangan catu daya logis 2,8V hingga 3,3V.
4. Dapat beroperasi dalam kisaran suhu -20 °C sampai +70 °C; kisaran suhu penyimpanan adalah -30 °C sampai +80 °C.
5.TXW286005B0 adalah modul LCD mode vertikal dengan kecerahan 300cd/m2. Jika Anda ingin menggunakannya sebagai mode lanskap atau meningkatkan kecerahan, silakan hubungi kami untuk dukungan teknis lebih lanjut.
Modul TFT LCD 2,86 inci ini cocok untuk produk seperti pena baca, alat musik pintar, pemurni air, pembuat kopi, oven, speaker, perangkat genggam, dll.
FAQ:
Bisa minta sampel?
A: Ya, kami menyambut pesanan sampel untuk menguji dan memeriksa kualitas. Sampel campuran dengan nomor item yang berbeda dapat diterima.
Q2. Bagaimana dengan lead time?
A: Untuk produk off-shelf, sampel dalam stok segera. 1-1,5 minggu untuk pembuatan ulang sampel. 4-6 minggu untuk produksi massal. Untuk produk desain, 2-3 hari untuk proposal counter drawing;2 minggu untuk pengambilan sampel pada persetujuan cetak; 5-6 jam untuk uji coba / produksi massal pada persetujuan sampel.
Q3. Apakah Anda memiliki batas MOQ untuk pesanan sampel dan produksi?
A: MOQ rendah. 3-5 pcs untuk pemeriksaan sampel tersedia. MOQ produksi massal biasanya 1K / lot. Kami mendukung qty lebih rendah dari MOQ MP untuk pesanan jalur / PP.
Q4. Bagaimana Anda mengirimkan barang dan berapa lama waktu yang dibutuhkan untuk tiba?
A: Pengiriman dengan DHL, UPS, FedEx atau TNT. Dibutuhkan 5-7 hari untuk tiba. Pengiriman udara dan laut juga opsional.
Q5. Bagaimana untuk melanjutkan pesanan untuk modul LCD?
A: Pertama-tama beri tahu kami persyaratan atau aplikasi Anda.
Kedua Kami mengutip sesuai dengan kebutuhan Anda atau saran kami.
Ketiga pelanggan mengkonfirmasi sampel dan menempatkan deposit untuk pesanan formal.
Keempat, kami mengatur produksi.
| Produk: | 2.86" inci TFT | Layar sentuh: | Tanpa TP ((Kustomisasi) |
| Resolusi: |
376*960 |
Arah melihat: | Jam 12 |
| Antarmuka: |
RGB 24 BIT Interface |
Nomor Pin: | 40 pin |
| Koneksi: | Plugging (bisa disesuaikan) | Luminance permukaan: | 300 Cd/m2 |
| Suhu operasi: | -20°C sampai +70°C | Kepatuhan: | Sesuai dengan REACH & RoHS |
MCU 2,86 inci TFT LCD, 2,86 " 376x960 HVGA LCD Display Gambar
Karakteristik Unit Lampu Belakang
Sistem lampu latar adalah tipe pencahayaan tepi dengan 4 LED putih.
ditunjukkan dalam tabel berikut.
| Karakteristik | Simbol | Min. | Jenis | Max. Apa yang terjadi? | Satuan | Catatan |
| Tegangan ke depan | VF | 2.8 | ... | 3.2 | V | ... |
| arus ke depan | AkuF | ... | 80 | ... | mA | ... |
| Luminansi (dengan LCD) | Lv | ... | 250 | ... | cd/m2 | ... |
| Waktu hidup LED | N/A | ... | 30,000 | ... | Waktu | Catatan 1 |
TFT DCCharastatistik
| Karakteristik | Simbol | Min. | Seperti itu. | Max. Apa yang terjadi? | Satuan |
| Tegangan suplai untuk I/O | VDDIO | 1.65 | 1.8 | 3.3 | V |
| Tegangan pasokan untuk ((DC/DC) | VDD | 2.6 | 2.8 | 3.3 | V |
| Konsumsi Saat Ini | AkuDD | ... | ... | 50 | mA |
| AkuDD-SLEEP | ... | ... | 150 | UA |
Deskripsi fungsi modul
| Pin No. | Simbol | LCMFungsi | Catatan |
| 1 ~ 2 | LEDA | Sumber daya untuk terminal input anode lampu latar. | |
| 3 ~ 4 | LEDK | Sumber daya untuk terminal input katode lampu latar. | |
| 5 | GND | Power Ground | |
| 6 | Reset | Setel ulang terminal input sinyal. | |
| 7 | CS | Sinyal pemilihan chip. | |
| 8 | SCL | Serial sinyal jam. | |
| 9 | SDA | Serial data input/output pin. | |
| 10 ~ 33 | D0~D23 | Bus data antarmuka RGB. | |
| 34 | HSYNC | Sinyal sinkron garis untuk operasi antarmuka RGB. | |
| 35 | VSYNC | Frame sinyal sinkron untuk operasi antarmuka RGB. | |
| 36 | DCLK | sinyal jam titik untuk operasi antarmuka RGB. | |
| 37 | DE | Sinyal aktif data untuk operasi antarmuka RGB. | |
| 38 | VCC | Sumber Daya untuk LCD. | |
| 39 | IOVCC | Sumber daya untuk I/O. | |
| 40 | GND | Power Ground |
Karakteristik optik
2.86 "Inch Touch LCD MODULE gambar produk nyata
