OEM 1,9-inci 170 × 320 LCD TFT tampilan modul MCU 8-bit antarmuka

1.9 inci bar TFT layar 170*320 pixel

• TXW190005B0 adalah modul TFT LCD dengan ukuran diagonal 1,9 inci, WVGA 170 * 320, tampilan LCD TFT warna penuh, dapat dirancang sebagai PCAP, model produk kami adalah TXW190005B0.
• 2. Modul ini mendukung antarmuka 8-bit MCU. Ukuran modul model TXW190005B0 adalah 25,8 * 49,72 * 1,43mm, dan ukuran area efektif adalah 22,7 (H) * 42,72 (V) mm;
• Kontroler TXW190005B0 dan ST7789V terintegrasi pada modul, dengan rentang tegangan catu daya logis 3.2V.
• TXW190005B0 adalah modul LCD mode vertikal dengan kecerahan 350cd/m2.Kecerahan permukaan dapat disesuaikan

Detail Produk Cepat:

1. Ukuran LCD: 1.9 ′′ TFT

2Resolusi:170*320

3. sudut pandang: 12 o'clock

4Dimension garis besar:25.8*49.72*1.43mm

5.Area aktif:22.7 ((H) * 42.72 ((V)

6. Tipe antarmuka:MCU 8 BIT

7. Panel sentuh: Tanpa Panel Sentuh ((Kustomisasi)

8. Suhu: atas -20°C sampai +70°C; Tst -30°C sampai +80°C

Layanan Pelanggan

1Sebelum menandatangani kontrak resmi dengan pelanggan kami kami akan membantu menganalisis dan memberikan solusi profesional berdasarkan informasi proyek pelanggan dan keluar dengan solusi yang optimal.

2Pertanyaan Anda terkait dengan produk atau harga kami akan dijawab dalam 24 jam.

3. Terus menginformasikan proses produksi pelanggan kami dan membantu mengatur pemeriksaan kualitas di pabrik jika perlu.

4. Garansi satu tahun untuk layar LCD kami setelah pengiriman. Semua cacat dapat dikembalikan dan diganti dalam masa garansi.

5Pembeli dapat mengirim teknisi ke pabrik kami untuk pelatihan gratis sebelum pengiriman.

6Untuk dukungan teknis atau komersial yang penting, kami akan mengatur pertemuan panggilan, layanan teknis online, atau bantuan lokal di tempat,dll untuk memenuhi kebutuhan pelanggan yang berbeda.

1.9 "TFT LCD Display Gambar

Karakteristik Unit Lampu Belakang

Sistem lampu latar adalah jenis pencahayaan tepi dengan 4 LED putih.

Deskripsi fungsi modul

Pin No.	Simbol	LCMDeskripsi
1	GND	Tanah.
2	VCC	Sumber Daya Untuk LCD.
3	IM2
4	IM1
5	Reset	Setel ulang pin input sinyal.
6	CS	Sinyal pemilihan chip.
7	DC ((SPI_SCL)	Mencatat sinyal pilihan.
8	WR ((SPI_RS)	Tulis sinyal stroboscopy.
9	RD	Membaca sinyal strobo.
10	SDA	Serial data input/output pin.
11-18	DB0-DB7	MCU paralel antarmuka data bus.
19	TE	Frame pulsa kepala untuk efek merobek.
20	LEDA	Sumber Daya untuk LED Backlight Anode Input.
21	LEDK1	Sumber Daya Untuk Input Katode Lampu LED.
22	LEDK2	Sumber Daya Untuk Input Katode Lampu LED.
23	LEDK3	Sumber Daya Untuk Input Katode Lampu LED.
24	LEDK4	Sumber Daya Untuk Input Katode Lampu LED.
25	GND	Tanah.
26	TP_RST	CTP_Reset Pin input sinyal.
27	TP_SCL	CTP_Clock Sinyal
28	TP_SDA	CTP_Data Singnal
29	TP_INT	CTP_STOP Singnal
30	GND	Tanah.

RTitik Uji Keandalan

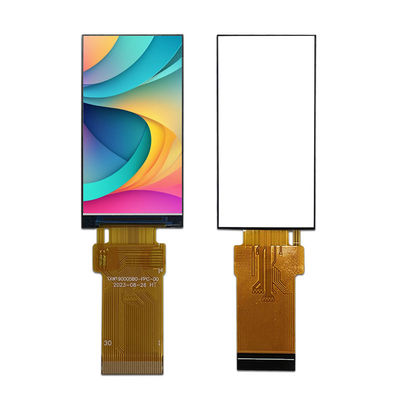

1.9 "INCH TOUCH LCD MODULE gambar produk nyata
