| MOQ: | 1 PCS |
| harga: | negotiations |
| Kemasan Standar: | Kemasan kotak |
| Periode pengiriman: | 5-8 hari |
| Cara Pembayaran: | L/C, T/T |
| Kapasitas pasokan: | 100000pcs |
19 inci TFT LCD 1920x320 Dengan antarmuka LVDS dan TFT LCD Display Screen
Detail Produk Cepat:
1. Ukuran LCD: 19 ′′ TFT
2Resolusi: 1920x320
3. sudut pandang: 12 o'clock
4Dimension garis besar:500*119.6*21mm
5.Area aktif:476.65*89.37
6. Tipe antarmuka:LVDS
7. Panel sentuh: Tanpa Panel Sentuh ((Kustomisasi)
8. Suhu: atas 0°C sampai +50°C; Tst -20°C sampai +60°C
| Produk: | 19 inci TFT | Layar sentuh: | Tanpa TP ((Kustomisasi) |
| Resolusi: | 1920x320 | Arah melihat: | Jam 12 |
| Antarmuka: | LVDS | Nomor Pin: | 30 pin |
| Koneksi: | Plugging (bisa disesuaikan) | Luminance permukaan: | 700-1500 Cd/m2 |
| Suhu operasi: | -0°C sampai +50°C | Kepatuhan: | Sesuai dengan REACH & RoHS |
Layanan Pelanggan
1Sebelum menandatangani kontrak resmi dengan pelanggan kami kami akan membantu menganalisis dan memberikan solusi profesional berdasarkan informasi proyek pelanggan dan keluar dengan solusi yang optimal.
2Pertanyaan Anda terkait dengan produk atau harga kami akan dijawab dalam 24 jam.
3. Terus menginformasikan proses produksi pelanggan kami dan membantu mengatur pemeriksaan kualitas di pabrik jika perlu.
4. Garansi satu tahun untuk layar LCD kami setelah pengiriman. Semua cacat dapat dikembalikan dan diganti dalam masa garansi.
5Pembeli dapat mengirim teknisi ke pabrik kami untuk pelatihan gratis sebelum pengiriman.
6Untuk dukungan teknis atau komersial yang penting, kami akan mengatur pertemuan panggilan, layanan teknis online, atau bantuan lokal di tempat,dll untuk memenuhi kebutuhan pelanggan yang berbeda.
FAQ:
Bisa minta sampel?
A: Ya, kami menyambut pesanan sampel untuk menguji dan memeriksa kualitas. Sampel campuran dengan nomor item yang berbeda dapat diterima.
Q2. Bagaimana dengan lead time?
A: Untuk produk off-shelf, sampel dalam stok segera. 1-1,5 minggu untuk pembuatan ulang sampel. 4-6 minggu untuk produksi massal. Untuk produk desain, 2-3 hari untuk proposal counter drawing;2 minggu untuk pengambilan sampel pada persetujuan cetak; 5-6 jam untuk uji coba / produksi massal pada persetujuan sampel.
Q3. Apakah Anda memiliki batas MOQ untuk pesanan sampel dan produksi?
A: MOQ rendah. 3-5 pcs untuk pemeriksaan sampel tersedia. MOQ produksi massal biasanya 1K / lot. Kami mendukung qty lebih rendah dari MOQ MP untuk pesanan jalur / PP.
Q4. Bagaimana Anda mengirimkan barang dan berapa lama waktu yang dibutuhkan untuk tiba?
A: Pengiriman dengan DHL, UPS, FedEx atau TNT. Dibutuhkan 5-7 hari untuk tiba. Pengiriman udara dan laut juga opsional.
Q5. Bagaimana untuk melanjutkan pesanan untuk modul LCD?
A: Pertama-tama beri tahu kami persyaratan atau aplikasi Anda.
Kedua Kami mengutip sesuai dengan kebutuhan Anda atau saran kami.
Ketiga pelanggan mengkonfirmasi sampel dan menempatkan deposit untuk pesanan formal.
Keempat, kami mengatur produksi.
Q6. Apakah OK untuk mencetak logo saya pada produk LCD?
A: Ya. Mohon informasikan secara resmi pada tahap desain, dan kami akan membuat sampel dengan logo Anda untuk tes sampel dan persetujuan Anda. Pada persetujuan sampel, produksi massal akan mengikuti sampel yang disetujui.
Q7: Apakah Anda menawarkan garansi untuk produk?
A: Ya, kami menawarkan garansi 1 tahun untuk produk kami.
T8: Bagaimana menangani yang rusak?
A: Pertama, produk kami diproduksi dalam sistem kontrol kualitas yang ketat dan tingkat cacat akan kurang dari 0,2%.
Kedua, selama masa garansi, kami akan mengirimkan LCD baru dengan pesanan baru untuk jumlah kecil.Kami akan memperbaikinya dan mengirimnya kembali kepada Anda atau kami dapat mendiskusikan solusi termasuk panggilan ulang sesuai dengan situasi nyata.
19 inci TFT LCD Display Gambar
Mekanis Spesifikasi
| Artikel | Min | Seperti itu. | Maksimal | Satuan | Catatan | |
|
Ukuran Modul |
Horizontal (H) | Tipe-0.8 | 500 | Ketik + 0.8 | mm | (I) |
| Vertikal (V) | Tipe-0.8 | 119.6 | Ketik + 0.8 | mm | ||
| Ketebalan (T) | Tipe-0.8 | 21 | Ketik + 0.8 | mm | ||
| Daerah Bezel | Horizontal | Tipe-0.5 | - | Ketik + 0.5 | mm | |
| Vertikal | Tipe-0.5 | - | Ketik + 0.5 | mm | ||
| Daerah Aktif | Horizontal | - | 476.65 | - | mm | |
| Vertikal | - | 89.37 | - | mm | ||
| Berat badan | - | - | - | g | ||
Penugasan PIN
| Pin | Simbol | Deskripsi | Pin | Simbol | Deskripsi |
| 1 | RX0[O]N | Sinyal LVDS aneh- | 16 | RX1[E]P | Bahkan sinyal LVDS+ |
| 2 | RX0[O]P | Sinyal LVDS+ | 17 | GND | Tanah |
| 3 | RX1[O]N | Sinyal LVDS aneh- | 18 | RX2[E]N | Bahkan sinyal LVDS- |
| 4 | RX1[O]P | Sinyal LVDS+ | 19 | RX2[E]P | Bahkan sinyal LVDS+ |
| 5 | RX2[O]N | Sinyal LVDS aneh- | 20 | RXC[E]N | Jam LVDS- |
| 6 | RX2[O]P | Sinyal LVDS+ | 21 | RXC[E]P | Jam LVDS+ |
| 7 | GND | Tanah | 22 | RX3[E]N | Bahkan sinyal LVDS- |
| 8 | RXC[O]N | Jam LVDS- | 23 | RX3[E]P | Bahkan sinyal LVDS+ |
| 9 | RXC[O]P | Jam LVDS+ | 24 | GND | Tanah |
| 10 | RX3O | Sinyal LVDS aneh- | 25 | NC | Tidak ada hubungannya |
| 11 | RX3[O]P | Sinyal LVDS+ | 26 | NC | Tidak ada hubungannya |
| 12 | RX0[E]N | Bahkan sinyal LVDS- | 27 | NC | Tidak ada hubungannya |
| 13 | RX0[E]P | Bahkan sinyal LVDS+ | 28 | 5V | Sumber daya DC |
| 14 | GND | Tanah | 29 | 5V | Sumber daya DC |
| 15 | RX1[E]N | Bahkan sinyal LVDS- | 30 | 5V | Sumber daya DC |
LCD Elektronik Spesifikasi
| Artikel | Simbol | Nilai | Satuan | Catatan | |||
| Min. | Seperti itu. | Maksimal. | |||||
| Tegangan Pasokan Daya | Vcc | 4.5 | 5.0 | 5.5 | V | - | |
| Tegangan Ripple | VRP | - | - | 300 | mV | - | |
| Arus Rush | IRUSH | - | 2 | 3 | A | (2) | |
|
Arus Pasokan Listrik |
Putih | - | - | - | - | mA | (3) a |
| Hitam | - | - | - | - | mA | (3) | |
| Garis vertikal | - | - | - | - | mA | (3) c | |
| Konsumsi Daya | PLCD | - | 3 | 4 | Watt | (4) ((6) | |
| Tegangan input diferensial LVDS | Vid | 200 | 600 | mA | |||
| Tegangan input umum LVDS | Vic. | 1.0 | 1.2 | 1.5 | V | ||
| Logika Tegangan Masuk Tinggi | HIV | 0.1 | V | ||||
| Logika Tegangan Masuk Rendah | VIL | - 0.1 | V | ||||
Lampu belakang UNIT
| Parameter | Simbol | Nilai | Satuan | Catatan | ||
| Min. | Seperti itu. | Maksimal. | ||||
| Tegangan Masuk LED Light Bar Per Pin Masuk |
VPIN |
- |
55.4 |
60 |
V |
(I) Pajak = 100% |
| LED Light Bar Current Per Input Pin | IPIN |
- |
- |
360 | mA | (I,II,III,IV) Pajak = 100% |
| Waktu Hidup LED | LLED | 50000 | Jam | (3) | ||
|
Konsumsi Daya |
PBL |
- |
21.6 |
W |
(I) Tugas = 100%, |
|
Spesifikasi optik
| Artikel | Simbol | Kondisi | Min. | Jenis. | Maksimal. | Uint | Catatan | |
|
Warna Kromatisitas (CIE) |
Merah | Rx |
Normal θx = 0°, θY = 0°
Sudut pandang |
Tipe 0.03 |
0.655 |
Ketik + 0.03 |
- |
(I), (II) |
| Ry | 0.328 | |||||||
| Hijau | Gx | 0.303 | ||||||
| Gy | 0.607 | |||||||
| Biru | Bx | 0.140 | ||||||
| Oleh | 0.088 | |||||||
| Putih | Wx | 0.311 | ||||||
| Wy. | 0.326 | |||||||
|
Pusat Luminans Putih (Pusat layar) |
LC | 1300 | 1500 |
- |
cd/m2 | (4) (5) | ||
| Rasio Kontras | CR | 900 | 1200 | - | - | (2) (5) | ||

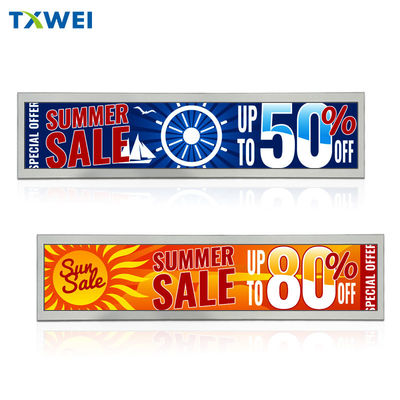

19 "Inch Touch LCD MODULE gambar produk nyata
