| MOQ: | 1 PCS |
| harga: | negotiations |
| Kemasan Standar: | Kemasan kotak |
| Periode pengiriman: | 5-8 hari |
| Cara Pembayaran: | L/C, T/T |
| Kapasitas pasokan: | 100000pcs |
10.23-inci LVDS TFT LCD Pambuka Produk
TXW103001S0 adalah tampilan LCD TFT penuh warna dengan ukuran diagonal 10,25 inci dan resolusi 1920 × 720.membuat sangat nyaman bagi pengguna untuk memprogram dan menggunakanUkuran modul model TXW103001S0 adalah 258.8 × 111.1 × 7.55mm, dan ukuran area aktif adalah 243.648 × 91.368mm.
Layar LCD TFT ini banyak digunakan di industri seperti dasbor mobil, navigasi mobil, printer 3D, dll. Layar TFT 10,25 inci ini mengadopsi antarmuka LVDS (serial peripheral interface),yang merupakan kecepatan tinggi, full duplex, bus komunikasi sinkron yang hanya menempati empat baris pada pin chip, menghemat ruang untuk pin chip dan tata letak PCB.
Kontroler terintegrasi ke dalam modul, dengan rentang tegangan backlight 27,9V sampai 29,7V. Ini dapat beroperasi dalam rentang suhu -30 °C sampai +85 °C,dengan rentang suhu penyimpanan -40 °C sampai +95 °CFPC TXW103001S0 dapat disesuaikan sesuai dengan kebutuhan pengguna dan dapat dilengkapi dengan layar sentuh resistif (RTP) atau layar sentuh kapasitif yang baru dirancang.
| Artikel Informasi Umum | Spesifikasi | Satuan |
| Area tampilan ((AA) |
243.648*91.368 |
mm |
| Elemen driver | a-Si TFT matriks aktif | - |
| Tampilkan warna | 16.7M | warna |
| Jumlah piksel |
1920*720 |
titik |
| Pengaturan piksel | Garis vertikal RGB | - |
| Pitch piksel |
0.13269*0.13269 |
mm |
| Sudut pandang | Semua | jam |
|
Lcm pin n menghitung |
40 pin |
Pin |
| Pengaturan Pixel Warna | Garis vertikal RGB | - |
| Mode Tampilan | Transmissive/ Biasanya Hitam | - |
| Suhu operasi |
-30+85 |
°C |
| Suhu penyimpanan |
-40+90 |
°C |
Karakteristik Unit Lampu Belakang
Sistem lampu latar adalah jenis pencahayaan tepi dengan 27 LED putih.
| Karakteristik | Simbol | Min. | Jenis | Max. Apa yang terjadi? | Satuan | Catatan |
| Tegangan ke depan | VF | 25.2 | ... | 28.8 | V | - |
| arus ke depan | AkuF | ... | 180 | ... | mA | - |
| Luminansi (dengan LCD) | Lv | ... | 800 | ... | cd/m2 | - |
| Waktu hidup LED | N/A | ... | 30,000 | ... | Waktu | Catatan 1 |
TFT DCCkarakteristik
| Karakteristik | Simbol | Min. | Seperti itu. | Max. Apa yang terjadi? | Satuan | Catatan |
| Tingkat OperasiFrame TFT | Hz | ... | 60 | ... | Hz | |
| Tegangan pasokan untuk ((DC/DC) | VDD | 3.0 | 3.3 | 3.6 | V | |
| Gerbang TFT ON Voltage | VGH | 16 | 18 | 21 | V | Catatan 2 |
| TFT Gate OFF Voltage | VGL | - 11 | - 10 | - 6 | V | Catatan 2 |
| Tegangan umum TFT | Vcom | 0 | 3.8 | 4.0 | V | Catatan 1 |
| AVDD | Avdd | 9.0 | 12 | 12.5 | V | Catatan 3 |
Diagram modul tampilan TFT LCD berukuran 10,25 inci kelas industri
RTitik Uji Keandalan
| Tidak, tidak. | Titik pengujian | Kondisi pengujian | Catatan |
| 1 | Penyimpanan suhu tinggi | +70°C / 96H |
1Tes fungsional OK. Segmen yang hilang, pendek, segmen yang tidak jelas tidak ditampilkan, tampilan yang tidak normal dan kebocoran kristal cair tidak diizinkan. 2Tidak rendah. Gelembung suhu, tutup akhir longgar dan jatuh, bingkai pelangi.
|
| 2 | Penyimpanan dengan suhu rendah | -30°C / 96H | |
| 3 | High Tempe, beroperasi | +70°C / 96H | |
| 4 | Low Tempe. | -30°C / 96H | |
| 5 | Penyimpanan suhu tinggi/kelembaban | 60°C x 90%RH /96H | |
| 6 | Kejut panas dan dingin | Keadaan statis, -20°C ((30 menit) ~70°C (30 menit),10 siklus |

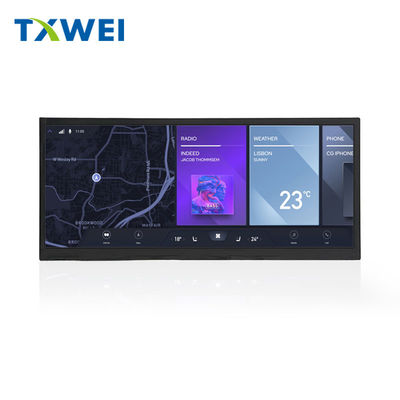

Gambar produk dari industri kelas 10,25 inci BAR TFT LCD display module
Urutan catu daya terkait dengan kecepatan respons sistem
Tampilan biasanya berhenti ketika perangkat seluler memasuki mode siaga atau mode daya rendah, dan panel tidak memasok daya pada saat ini,jadi urutan power-on ketika meninggalkan modus siaga cukup pentingeDP jelas mengatur urutan power-up untuk meminimalkan waktu reaksi sistem setelah meninggalkan modus siaga.Spesifikasi eDP juga mendefinisikan waktu yang diizinkan untuk setiap langkah, dan beberapa merek bahkan mendefinisikan waktu yang lebih pendek dari spesifikasi untuk meningkatkan responsif produk (misalnya, setelah menyentuh touchpad dalam mode siaga,layar dapat ditampilkan segera).
