| MOQ: | 1 PCS |
| harga: | negotiations |
| Kemasan Standar: | Kemasan kotak |
| Periode pengiriman: | 5-8 hari |
| Cara Pembayaran: | L/C, T/T |
| Kapasitas pasokan: | 100000pcs |
Deskripsi modul tampilan TFT LCD strip berukuran 0,96 inci kelas industri
Sebagai teknologi tampilan yang muncul, layar LCD IPS strip secara bertahap menarik perhatian pengguna karena keunggulan unik dan skenario aplikasi yang luas.Efek visual panorama lebih nyamanPada saat yang sama, desain ini juga membuat layar lebih ergonomis dan lebih mudah digunakan.serta meningkatkan pengalaman visual penggunaKeuntungan dari layar IPS LCD berbentuk batang adalah konsumsi energi yang rendah, yang berarti menghasilkan lebih sedikit panas selama operasi dan tidak memerlukan pemanas panas yang besar,Dengan demikian mengurangi limbah energi dan polusi lingkungan.
TXW096006S1 adalah modul TFT 0,96 inci dengan teknologi IPS resolusi 80 * 160. LCD TFT melingkar ini dilengkapi dengan IC ST7735 dan mendukung antarmuka 4-bit SPI.Layar sentuh PCAP multi-point yang dapat disesuaikan yang mendukung antarmuka I2CFungsi multi touch dan kinerja visual yang sangat baik membuatnya menjadi pilihan ideal untuk aplikasi yang menuntut.
Tampilan ini menggabungkan teknologi tampilan mutakhir, kinerja yang kuat, dan kompatibilitas multifungsi, menjadikannya solusi terbaik untuk berbagai otomotif, industri, medis,dan aplikasi rumah pintar.
- Tegangan Masuk Rendah: VDD: 2,8 ~ 3,3V;
- Tampilan Warna TFT LCD: 16,7M warna
-Interface CPU: -SPI 4 BIT Antarmuka
- Sirkuit pasokan listrik internal.
| Artikel Informasi Umum | Spesifikasi | Satuan |
| Area tampilan ((AA) |
10.8 ((H) * 21.7 ((V) -(0.96 inci) |
mm |
| Elemen driver | a-Si TFT matriks aktif | - |
| Tampilkan warna | 16.7M | warna |
| Jumlah piksel |
80*3RGB ((H) X160 ((V) |
titik |
| Pengaturan piksel | Garis vertikal RGB | - |
| Pitch piksel |
0.135 x 0.1356 |
mm |
| Sudut pandang | Semua | jam |
| Drive IC |
ST7735 |
- |
| Pengaturan Pixel Warna | Garis vertikal RGB | - |
| Mode Tampilan | Transmissive/ Biasanya Hitam | - |
| Suhu operasi |
-20+70 |
°C |
| Suhu penyimpanan |
-30+80 |
°C |
Karakteristik Unit Lampu Belakang
Sistem lampu latar adalah tipe pencahayaan tepi dengan 1 LED putih.
| Karakteristik | Simbol | Min. | Jenis | Max. Apa yang terjadi? | Satuan | Catatan |
| Tegangan ke depan | VF | 2.8 | ... | 3.2 | V | ... |
| arus ke depan | AkuF | ... | 20 | ... | mA | ... |
| Luminansi (dengan LCD) | Lv | ... | 600 | ... | cd/m2 | ... |
| Waktu hidup LED | N/A | ... | 30,000 | ... | Waktu | Catatan 1 |
Diagram modul tampilan TFT LCD strip berukuran 0,96 inci
Karakteristik Unit Lampu Belakang
| 1 | NC | Tidak ada koneksi. |
| 2 | NC | Tidak ada koneksi. |
| 3 | SDA | Pin sinyal input/output |
| 4 | SCL | Pin sinyal jam sinkron |
| 5 | RS | Tampilan data/pin pilihan perintah |
| 6 | Reset | Setel ulang terminal input sinyal. |
| 7 | CS |
Chip pilih pin input sinyal |
| 8 | GND | Gound |
| 9 | NC | Tidak ada koneksi. |
| 10 | VDD | Sumber Daya PIN ((2.8-3.3V) |
| 11 | LEDK | Sumber daya untuk terminal input katode lampu latar. |
| 12 | LEDA | Sumber daya untuk terminal input anode lampu latar. |
| 13 | GND | Gound |
RTitik Uji Keandalan
| Tidak, tidak. | Titik pengujian | Kondisi pengujian | Catatan |
| 1 | Penyimpanan suhu tinggi | +70°C / 96H |
1Tes fungsional OK. Segmen yang hilang, pendek, segmen yang tidak jelas tidak ditampilkan, tampilan yang tidak normal dan kebocoran kristal cair tidak diizinkan. 2Tidak rendah. Gelembung suhu, tutup akhir longgar dan jatuh, bingkai pelangi.
|
| 2 | Penyimpanan dengan suhu rendah | -20°C / 96H | |
| 3 | High Tempe, beroperasi | +60°C / 96H | |
| 4 | Low Tempe. | -10°C / 96H | |
| 5 | Penyimpanan suhu tinggi/kelembaban | 50°C x 90%RH /96H | |
| 6 | Kejut panas dan dingin | Kondisi statis, -10°C ((30 menit) ~60°C (30 menit),10 siklus |

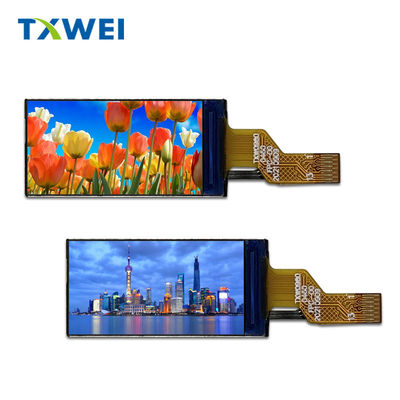

Gambar produk dari modul tampilan TFT LCD strip berukuran 0,96 inci
Keuntungan dari layar Tianxianwei: layar bar, kecerahan tinggi, kualitas tinggi, lebih dari 10 tahun pasokan
