3.5 inci TFT 320*480 ILI9488 40pin IPS LCD Display Module Dengan RGB Interface

TXW350141N0:3.5 "Modul LCD TFT Pambuka Produk dan Penggunaan

Gambaran keseluruhan produk

TXW350141N0 adalah modul LCD TFT 3,5 inci yang diproduksi oleh Shenzhen Tianxianwei Technology Co., Ltd.Ini mengadopsi resolusi 320RGB480 dan memiliki efek tampilan yang sangat baik dan berbagai bidang aplikasiProduk ini mengintegrasikan teknologi TFT canggih dan panel LCD IPS, memberikan pengguna dengan pengalaman visual yang halus dan berwarna.

Dalam perkembangan cepat otomatisasi industri, elektronik medis, rumah pintar dan bidang lainnya,sangat dapat diandalkan dan kinerja tinggi tampilan dan modul sentuh telah menjadi komponen kunci untuk peningkatan perangkat. Modul tampilan LCD standar TXW350141N0 diluncurkan oleh Shenzhen Tianxianwei Technology Co., Ltd.menjadi pilihan yang ideal untuk solusi tampilan kelas industri karena kinerja tampilan yang sangat baik, kemampuan adaptasi lingkungan yang stabil, dan fungsi sentuhan terintegrasi.

Nomor Model:TXW350141N0
Ukuran:3.5 inci
Jumlah piksel:320*480
Arah pandang:IPS
Tampilan antarmuka:RGB 40 PIN
Tampilan IC:ILI9488
Kecerahan: 500 nits
Area aktif:48.96*73.44 ((mm)
Ukuran garis besar:54.48*84.71*2.2mm
Suhu operasi: -20+70°
suhu penyimpanan:-30+80°
Bidang aplikasi: Perkakas rumah tangga, layar port serial industri, layar printer 3D, layar mobil, instrumen pengujian, layar medis

Fungsi produk

1. Tampilan resolusi tinggi

Resolusi 320RGB480: Menyediakan tampilan gambar yang jelas dan halus, cocok untuk berbagai persyaratan tampilan presisi tinggi.

16Tampilan warna.7M: Melalui pemilihan perangkat lunak, tingkat warna yang kaya dapat dicapai untuk memenuhi beragam kebutuhan visual.

2Perspektif luas

Panel LCD IPS: Memberikan pengalaman melihat tampilan penuh, mencapai efek tampilan yang konsisten pada setiap sudut.

3. Sistem lampu latar

Lampu latar LED putih: kecerahan seragam, hingga 500cd/m2 (nilai khas), cocok untuk berbagai lingkungan pencahayaan.

Lampu latar umur panjang: LED memiliki umur hingga 30000 jam (ketika kecerahan turun menjadi 50% dari kecerahan awal), memastikan stabilitas jangka panjang selama penggunaan.

4. antarmuka kaya

Antarmuka RGB: transmisi data berkecepatan tinggi, mendukung tampilan refresh rate tinggi.

Fungsi sentuh (opsional): Mendukung sentuh resistif atau kapasitif (tergantung pada model tertentu) untuk meningkatkan pengalaman interaksi pengguna.

5. Operasi suhu luas

Kisaran suhu operasi:- Cocok untuk berbagai lingkungan yang keras dari 20 °C sampai 70 °C.

Rentang suhu penyimpanan:- 30 °C sampai 80 °C untuk memastikan stabilitas penyimpanan jangka panjang.

Penggunaan

一, Koneksi perangkat keras

Docking antarmuka: Sambungkan antarmuka MIPI dari modul TXW350141N0 dengan antarmuka yang sesuai dari pengontrol utama.

Koneksi catu daya: Sediakan tegangan catu daya yang stabil (VDDIO: 1,65-3,3V, VDD: 2,5-3,3V) untuk modul dan sambungkannya ke catu daya lampu latar.

Fungsi sentuh (jika berlaku): Sambungkan antarmuka IC sentuh untuk memastikan bahwa fungsi sentuh normal.

二Konfigurasi perangkat lunak

Pemasangan driver: Menginstal program driver yang sesuai sesuai dengan spesifikasi driver IC (ILI9488) dan manual data yang disediakan.

Pengaturan parameter tampilan: Parameter tampilan seperti resolusi dan mode warna dapat dikonfigurasi melalui perangkat lunak.

Pengaturan parameter sentuh (jika berlaku): Mengkonfigurasi parameter IC sentuh, seperti sensitivitas sentuh, area sentuh, dll.

三"Pengujian fungsional"

Tes tampilan: Setelah menghubungkan konfigurasi perangkat keras dan perangkat lunak, lakukan tes tampilan untuk memastikan bahwa gambar ditampilkan secara normal.

Pengujian sentuhan (jika berlaku): Melakukan pengujian fungsi sentuhan untuk memastikan respon sentuhan yang sensitif dan akurat.

Pengujian kemampuan beradaptasi lingkungan: Melakukan pengujian di lingkungan suhu dan kelembaban yang berbeda untuk memastikan stabilitas dan keandalan modul.

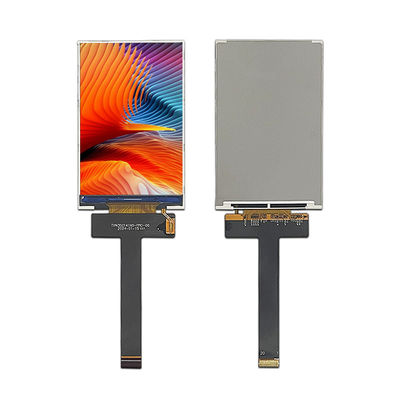

Foto produk

TXW350141N0 bukan hanya modul tampilan berkinerja tinggi, tetapi juga "pusat visual dan interaktif" untuk meningkatkan perangkat pintar.Konsep desain yang menyeimbangkan kinerja dan keandalan memberikan dukungan teknis yang kuat untuk inovasi produk di industri seperti perawatan kesehatan dan elektronik konsumenJika Anda perlu mempelajari lebih banyak rincian teknis atau meminta sampel, silakan hubungi layanan pelanggan.
