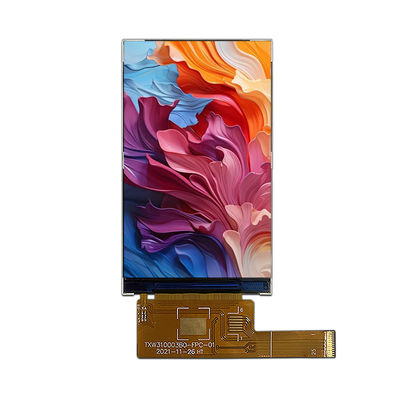

3.1inch 480*800 RGB antarmuka ST7701S 54pin kecil TFT LCD display module

TXW310003B0 3,1 inci Layar LCD Industri Pambuka Produk

1,kinerja layar inti

1.1Layar keras IPS definisi tinggi

Menggunakan panel resolusi 3,1 inci 480 × 800 (ketebalan piksel 307PPI) dan teknologi sudut pandang luas IPS, ia mencapai:

Sudut pandang penuh 178 ° rentang visual

2000:1 tampilan kontras tinggi

72% cakupan gamut warna NTSC

16.7 juta warna layar penuh warna

1.2Parameter optik tingkat profesional

Kecerahan tinggi 400nits (nilai khas)

7001 desain transmisi

Dukungan anti silau perawatan permukaan (opsional)

2Desain keandalan kelas industri

2.1Kemampuan beradaptasi dengan lingkungan yang keras

Suhu kerja: -20 °C~+70 °C (mendukung nilai puncak instan 85 °C)

Suhu penyimpanan:- 30°C~+80°C

Toleransi kelembaban: 95% RH lingkungan non-kondensasi

Tingkat anti getaran: akselerasi 5G (10-500Hz)

2.2Solusi Antarmuka dan Driver

Dilengkapi dengan display driver IC ST7701S

RGB 24 bit interface (54 pin FPC konektor)

Mendukung pemadaman PWM (ring frekuensi: 1K-50KHz)

Konsumsi daya khas: 1,2W @ semua layar putih

3"Desain struktural yang tepat"

3.1Kemasan kompak

Area tampilan: 40.32 × 67.2mm (diagonal 79mm)

Dimensi keseluruhan: 43,48 × 74,72 × 1,74mm

0.5mm desain tepi sempit

Mendukung integrasi layar sentuh kapasitif/resistif

3.2Kompatibilitas Pemasangan

Berikan posisi lubang instalasi spesifikasi M2

Tutup pelindung logam yang dapat disesuaikan

Pemasangan multi-arah yang dipasang di belakang/di sisi untuk mendukung

4Skenario aplikasi khas

4.1Lapangan Smart Home

Panel sentralisasi pendingin udara

Tampilan status saklar cerdas

Antarmuka sistem kontrol akses cerdas

4.2Skenario Kontrol Industri

Terminal kontrol PLC

Tampilan pembacaan instrumen

Perangkat otomatisasi HMI

4.3Aplikasi Peralatan Khusus

Perekam pengemudi mobil

Peralatan pemantauan medis

Terminal outdoor genggam

5"Layanan teknologi dengan nilai tambah

Menyediakan pasokan modular OpenFrame/LCM

Mendukung pengembangan firmware UI yang disesuaikan

Solusi penambahan cahaya matahari yang dapat dibaca opsional

Memberikan solusi perlindungan EMC/ESD

Modul tampilan ini telah lulus sertifikasi RoHS dan CE, dan dilengkapi dengan kit pengujian tampilan dan dokumentasi pengembangan.Ini mendukung integrasi cepat dengan platform tertanam arus utama (STM32/ARM/Linux)Siklus produksi yang khas adalah 8-10 minggu, dan rencana harga bertingkat dapat disediakan sesuai dengan kebutuhan pelanggan.

Saran Proses yang Disesuaikan

• Analisis persyaratan: Jelaskan persyaratan khusus untuk konsumsi daya rendah dan kinerja warna (seperti konsumsi daya target, akurasi warna, dll.).
• Pengaturan parameter: Optimalkan kecerahan lampu latar, parameter warna, dan tingkat refresh melalui desain chip driver dan hardware.
• Validasi uji: Gunakan alat profesional untuk menguji konsumsi daya dan kinerja warna untuk memastikan kepatuhan terhadap persyaratan.
• Produksi batch: Setelah menyelesaikan desain yang disesuaikan, produksi massal dan pengiriman dilakukan.

gambar desain

gambar produk

Tianxianwei didirikan pada tahun 2014. Perusahaan ini memiliki bengkel bebas debu Kelas 2000 yang dilengkapi dengan peralatan produksi otomatis dan produksi berkualitas tinggi

Menyediakan solusi aplikasi produk ukuran penuh, mendukung kustomisasi produk high-end dengan kecerahan tinggi, dan memenuhi kebutuhan berbagai industri.Memiliki beberapa hak kekayaan intelektual (termasuk merek dagang), hak cipta paten, dan hak cipta perangkat lunak) dan memperoleh sertifikat kualifikasi dan lisensi administrasi yang relevan
