RGB Interface 3.1inch tft lcd modul 480 * RGB * 800 Resolusi ST7701S Driver IC

Keuntungan Analisis Produk TXW310003B0

1,Tampilkan keuntungan kinerja

• Resolusi Tinggi dan Representasi Warna
• Resolusi 480 × RGB × 800, mendukung 16,7M warna (dikonfigurasi melalui perangkat lunak driver IC), memenuhi gambar definisi tinggi dan persyaratan warna yang halus.
• Pengaturan piksel jalur vertikal RGB meningkatkan reproduksi warna dan ketajaman tampilan, cocok untuk menampilkan teks, grafik, dan gambar dinamis.

Semua Menonton

• Mengadopsi mode tampilan Normal Hitam, dengan kontras tinggi dan sudut pandang dari semua arah (atas, bawah, kiri, kanan), tidak ada warna cast atau masalah pembalikan skala abu-abu.

Optimisasi parameter optik

• Keseragaman kecerahan ≥ 80%, memastikan kecerahan yang konsisten di semua area layar dan mengurangi kelelahan visual.
• Sistem lampu latar menggunakan 6 lampu LED putih dengan nilai khas kecerahan yang dapat disesuaikan (TBD), mendukung tampilan yang jelas di lingkungan kecerahan tinggi.

2Keuntungan antarmuka dan kompatibilitas

Antarmuka MIPI-DSI berkecepatan tinggi

• Mendukung antarmuka MIPI 2 saluran (High Speed Mode), kecepatan transmisi tinggi, kompatibel dengan platform prosesor arus utama (seperti ARM, Qualcomm, dll.), menyederhanakan desain perangkat keras.
• Menyediakan Low Power Mode untuk mengurangi konsumsi daya dan memperpanjang umur baterai perangkat dalam gambar statis.
• Fungsi kontrol sentuh terintegrasi
• Antarmuka I2C (CTP_SDA/SCL) dan sinyal gangguan (CTP_INT) yang disediakan, mendukung ekspansi layar sentuh kapasitif/resistif untuk meningkatkan pengalaman interaksi manusia-mesin.
• Sumber daya sentuh independen (2.8V CTP_VCC) untuk menghindari gangguan sinyal.

3Keandalan dan kemampuan beradaptasi dengan lingkungan

• Operasi suhu luas dan pengujian yang ketat
• Kisaran suhu kerja:- 20 °C sampai 70 °C, suhu penyimpanan:- 30 °C sampai 80 °C, cocok untuk elektronik cerdas, industri, medis dan lingkungan lainnya.
• Lulus 50 tes kejut panas dan dingin (-20 ° C) siklus 60 ° C dan 96 jam suhu tinggi dan tes kelembaban tinggi (50 ° C/90% RH) untuk memastikan stabilitas jangka panjang.

Desain umur panjang dari sistem lampu latar

• Umur LED adalah 30000 jam (dengan penurunan kecerahan hingga 50%), yang dihitung berdasarkan 8 jam penggunaan harian, yang dapat bertahan selama lebih dari 10 tahun dan mengurangi biaya pemeliharaan.
• Desain sirkuit driver lampu latar sederhana (6 LED dalam seri), mendukung kontrol arus konstan, dan menghindari kerusakan overcurrent.

4Konsumsi daya rendah dan desain hemat energi

Pengelolaan energi yang efisien

• Arus kerja ≤ 50mA, konsumsi daya modus tidur ≤ 150 μA, cocok untuk perangkat bertenaga baterai (seperti terminal genggam dan perangkat IoT).
• Mendukung input tegangan luas VCC (2.6-3.6V) dan IOVCC (1.65-3.3V), kompatibel dengan beberapa solusi catu daya.
• Kepatuhan lingkungan
• Sesuai dengan standar RoHS, bahan dan proses bebas timbal, memenuhi persyaratan lingkungan untuk ekspor ke pasar Eropa dan Amerika.

5Keuntungan Desain dan Integrasi

Desain modular yang kompak

• Ukuran modul 43,48 × 74,72 × 1,74mm, dengan ketebalan hanya 1,74mm, cocok untuk perangkat tertanam dengan ruang terbatas

Skenario aplikasi

1. Peralatan industri: Human Machine Interface (HMI), Panel Kontrol
2. Elektronik konsumen: perangkat portabel, layar rumah pintar
3. Peralatan medis: Modul tampilan instrumen kecil

Ringkasan

TXW310003B0 telah menjadi solusi tampilan yang disukai untuk elektronik cerdas, industri, konsumen, medis dan bidang lainnya karena tampilan resolusi tinggi, pengalaman tampilan penuh,Keandalan suhu tinggi, desain daya rendah, dan karakteristik integrasi modular dan mudah. melalui pengujian keandalan yang ketat dan sertifikasi lingkungan, keseimbangan kinerja dan stabilitas jangka panjang,membantu pelanggan dengan cepat mendaratkan produk mereka dan mengurangi biaya pemeliharaan.

gambar desain

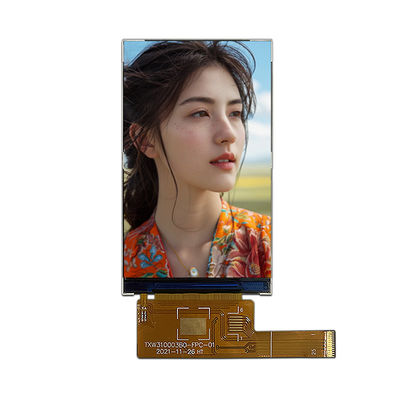

gambar produk
