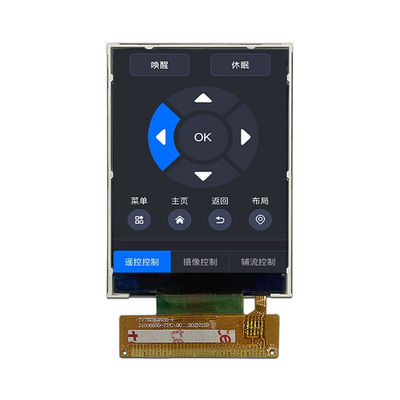

Display Modul LCD TFT MCU 240*320 2.4 Inch ST7789V Display Panel

Nama produk: TXW240088S0 Modul LCD TFT 2,4 inci

Gambaran Produk:

TXW240088S0 adalah modul LCD TFT 2,4 inci yang dirancang dan diproduksi oleh Shenzhen Tianxianwei Technology Co., Ltd.Modul ini cocok untuk berbagai perangkat elektronik dan skenario aplikasi karena resolusi tinggi, rendering warna yang kaya, dan kinerja tampilan yang sangat baik.

Fitur produk:

Spesifikasi layar: 240xRGBx320 piksel, memberikan tampilan gambar dan teks yang jelas.

Driver IC: ST7789V2-G4-A dari Sitronix digunakan untuk memastikan kinerja dan kompatibilitas yang stabil.

Pilihan warna: Mendukung warna 65K/262K, perangkat lunak disesuaikan untuk memenuhi persyaratan warna yang berbeda.

Jenis lampu latar: Lampu latar LED putih, memberikan kecerahan dan warna yang seragam.

Jenis antarmuka: antarmuka MCU 16 bit, nyaman untuk koneksi dan transmisi data dengan mikrokontroler.

Kemampuan beradaptasi dengan lingkungan: Kisaran suhu kerja adalah -20 °C sampai +70 °C, dan kisaran suhu penyimpanan adalah -30 °C sampai +80 °C, cocok untuk berbagai kondisi lingkungan.

Persyaratan lingkungan: Memenuhi standar RoHS, bahan bebas timbal dan pemrosesan, melindungi lingkungan.

Spesifikasi teknis:

Jenis layar: LCD TFT berwarna penuh

Pengaturan piksel: Pengaturan jalur RGB

Jarak piksel: 0,153 (H) x 0,153 (V) milimeter

Area aktivitas: 36,72 (H) x 48,96 (V) milimeter

Perspektif: Semua O'Clock

Ukuran modul: 42,72 (W) x 58,50 (H) x 2,15 (T) milimeter

Sistem lampu latar: 4 LED putih, tegangan depan 2,8V sampai 3,2V, arus depan 80mA

Kecerahan: 550cd/m2 (nilai khas)

Keseragaman: 80% (nilai minimum)

Suhu operasi:- 20 °C sampai +70 °C

Suhu penyimpanan:- 30 °C sampai + 80 °C

Kelembaban: 90% RH

Aplikasi serbaguna: Apakah itu peralatan fotografi, remote control, switch pintar, kamera digital, efek musik, perekam mengemudi, dll,TXW200078B0 dapat sepenuhnya beradaptasi dan menampilkan kinerja yang luar biasa.

Deskripsi fungsi modul

Modul berisi beberapa pin untuk mengimplementasikan fungsi yang berbeda, termasuk tetapi tidak terbatas pada:

GND: Power Ground

CS: Pin input sinyal pemilihan chip

RS: Tampilan data/pin pemilihan perintah

WR: MCU paralel antarmuka menulis memungkinkan

RD: Membaca data pada tepi yang meningkat

DB0-DB15: Bus data antarmuka paralel MCU

Reset: Reset terminal input sinyal, tingkat rendah berlaku

IOVCC: Sumber daya I/O

VCC: Sumber daya, 2,5V sampai 3,3V

LEDK1-LEDK4: Sumber daya untuk terminal input katode lampu latar

LEDA: Pasokan daya input anode lampu latar

Karakteristik listrik: Menyediakan rentang tegangan pasokan yang stabil, dengan tegangan pasokan I/O berkisar dari 1,65V hingga 3,3V dan tegangan pasokan DC/DC berkisar dari 2,5V hingga 3,3V,memastikan operasi stabil modul dalam kondisi pasokan listrik yang berbeda.

Keandalan dan umur: LED memiliki umur panjang hingga 30000 jam, yang berarti siklus pemeliharaan yang lebih lama dan biaya penggantian yang lebih rendah.

Dukungan dan layanan teknis: Shenzhen Tianxianwei Technology Co., Ltd. menyediakan dukungan teknis profesional dan layanan pelanggan untuk memastikan bahwa pelanggan dapat menerima bantuan tepat waktu selama penggunaan.

Layanan yang disesuaikan: Berdasarkan kebutuhan pelanggan, solusi yang disesuaikan dapat disediakan, termasuk dimensi, antarmuka, dan fitur lainnya, untuk memenuhi persyaratan aplikasi tertentu.

Shenzhen Tianxianwei Technology Co., Ltd. berkomitmen untuk menyediakan solusi tampilan berkualitas tinggi.adalah pilihan ideal untuk kebutuhan tampilan produk elektronik AndaUntuk informasi produk lebih lanjut atau dukungan teknis, silakan hubungi perwakilan penjualan kami.
