| MOQ: | negotiate |
| harga: | negotiate |
| Kemasan Standar: | cardboard |
| Periode pengiriman: | 16 |
| Cara Pembayaran: | L/C TT D/P |
| Kapasitas pasokan: | 10000pcs |
10.1 Inch Industrial Grade PCAP TFT Display LVDS 1024x600 Pixel Dengan Layar Sentuh Kapasitif Pengantar Produk
Tianxianwei TXW100076B0-XL PCAP TFT monitor adalah layar 10,1 inci IPS full view dengan resolusi 1024x600 piksel.
TXW100076B0-XL mengadopsi desain layar sentuh kapasitif, dengan opsi sentuh tunggal dan multi sentuh yang tersedia.Jika Anda ingin meningkatkan kecerahan, silakan hubungi kami untuk dukungan teknis lebih lanjut.
TFT layar LCD sentuh TXW100076B0-XL banyak digunakan dalam peralatan pertanian layar kontrol pusat tampilan instrumen, tampilan navigasi truk, tampilan peralatan industri,tampilan instrumen medis, dll
| Produk: | 10.1 inci PCAP TFT Display |
| Resolusi: | 1024 RGB X 600 |
| Luminance permukaan: | 700 Cd/m2 ((nit) |
| Antarmuka: | 8 Bits-RGB Interface |
| Arah melihat: | IPS, semua sudut pandang (85/85/85/85) |
| Nomor Pin: | 50 pin |
| Outline Dim.: |
252 kali 150 kali 6.5(mm) |
| Area Aktif: |
222.72 kali 125.28(mm) |
| Perawatan permukaan LCD: | Lapisan keras ((3H) |
| Tampilan warna: | 16.7 M |
| Rasio NTSC: | 50% |
| Layar sentuh: | Panel Sentuh Kapasitif (CTP) |
| Antarmuka layar sentuh: | IIC |
|
Sentuh IC: |
GT9271 |
| Operasi Temp.: | -20°C sampai +70°C |
| Temp penyimpanan: | -30°C sampai +80°C |
| Kepatuhan: | CE FCC & RoHS sesuai |
| Sertifikat | ISO9001:2015 / ISO1400:2015 |

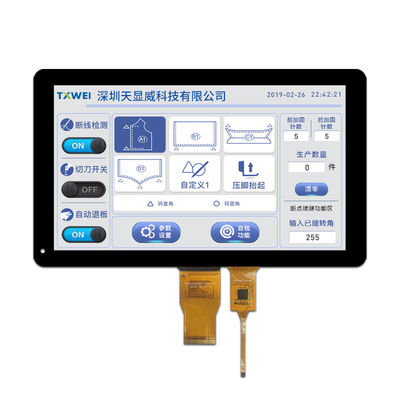

Gambar Produk
Deskripsi fungsi modul
| Pin No. | Simbol | LCMDeskripsi | Pernyataan |
| 1 | LEDA | Sumber daya listrik+ untuk anode lampu belakang | |
| 2 | LEDA | Sumber daya listrik+ untuk anode lampu belakang | |
| 3 | LEDK | Sumber daya listrik- untuk lampu belakangKatode | |
| 4 | LEDK | Sumber daya listrik- untuk lampu belakangKatode | |
| 5 | GND |
Power ground |
|
| 6 | VCOM |
Tegangan umum |
|
| 7 | DVDD |
Daya untuk sirkuit digital3.3V |
|
| 8 | MODE |
Mode DE/SYNC dipilih. MODE=H:DE mode;MODE=L:SYNC mode |
|
| 9 | DE | Sinyal aktif data dalam mode RGB I/F 1 | |
| 10 | VS | Sinkronisasi vertikal sinyal dalam RGB I / F | |
| 11 | HS | Sinkronisasi horizontal. Sinyal dalam RGB I/F | |
| 12 | B7 | Data biru | |
| 13 | B6 | Data biru | |
| 14 | B5 | Data biru | |
| 15 | B4 | Data biru | |
| 16 | B3 | Data biru | |
| 17 | B2 | Data biru | |
| 18 | B1 | Data biru | |
| 19 | B0 | Data biru | |
| 20 | G7 | Data hijau | |
| 21 | G6 | Data hijau | |
| 22 | G5 | Data hijau | |
| 23 | G4 | Data hijau | |
| 24 | G3 | Data hijau | |
| 25 | G2 | Data hijau | |
| 26 | G1 | Data hijau | |
| 27 | G0 | Data hijau | |
| 28 | R7 | Data merah | |
| 29 | R6 | Data merah | |
| 30 | R5 | Data merah | |
| 31 | R4 | Data merah | |
| 32 | R3 | Data merah | |
| 33 | R2 | Data merah | |
| 34 | R1 | Data merah | |
| 35 | R0 | Data merah | |
| 36 | GND | Power ground | |
| 37 | DCLK | Sinyal jam piksel dalam RGB I/F | |
| 38 | GND | Power ground | |
| 39 | SHLR |
Sumber output pergeseran arah horizontal pilih: ?? H??: S[1]->S[2]->...->S[1920] (Default) S[1920]->S[1919]->...->S[1] |
|
| 40 | UPDN |
Gerbang output pergeseran arah vertikal pilih: H: Scan dari atas ke bawah Scan ke bawah ke atas |
|
| 41 | VGH |
Gerbang ON Tegangan |
|
| 42 | VGL |
Gate OFF Voltage |
|
| 43 | AVDD |
Daya untuk sirkuit analog |
|
| 44 | Reset |
Reservasi global |
|
| 45 | NC |
Tidak ada koneksi. |
|
| 46 | VCOM |
Tegangan Umum |
|
| 47 | DITHB |
Dithering function. Dithering function. DITHER = H:Aktifkan fungsi dithering internal; |
|
| 48 | GND | Power ground | |
| 48 | NC |
Tidak ada koneksi. |
|
| 50 | NC |
Tidak ada koneksi. |
Gambar produk
Kata kunci pencarian:tampilan TFT industri 10,1 inci, PCAP TFT LCD 10,1 inci, PCAP TFT LCD 10,1 inci, tft 10,1 ", 10,1 inci tft lcd, 10,1" tft lcd, 10,1 inci tft lcd, tft lcd 10.1, 10,1 inci layar tft, 10,1 inci layar tft, 10,1 inci layar tft, 10,1 inci layar tft, 10,1 inci layar tft, 10,1 inci layar tft, 10,1 inci layar tft, 10,1 inci layar tft,TFT layar 10.1", 10,1 inci TFT layar LCD, 1024x600 TFT, 10,1 inci 1024x600, 10,1 inci RGB
