10.1 Inch TFT Screen Panel Capacitive Touch 1024*600 Resolusi 700nits RGB Interface

Produk

10.1 Inch TFT Screen Panel Capacitive Touch 1024*600 Resolusi 700nits RGB Interface

MOQ:	negotiate
harga:	negotiate
Kemasan Standar:	cardboard
Periode pengiriman:	16
Cara Pembayaran:	L/C TT D/P
Kapasitas pasokan:	10000pcs

Informasi detil

Deskripsi Produk

Informasi detil

Place of Origin

Guangdong,China

Nama merek

TXWEI

Sertifikasi

CE ROHS FCC

Model Number

TXW100076B0-XL

Melihat arah:

antarmuka sentuh:

IC Driver LCM:

HX8282A11+HX8696

Suhu Operasional:

-20+70℃

Daerah Aktif:

222,72*125,28(mm)

Lcm Interface:

RGB 24 BIT

Elemen penggerak:

Matriks aktif TFT

Menyoroti:

Panel layar TFT 1024*600

10.1 Inch TFT Screen Panel

Panel layar TFT 700nits

Deskripsi Produk

Kecerahan Tinggi IPS 10,1 inci RGB TFT 1024x600 dengan PCAP Deskripsi

TXW100076B0-XL adalah antarmuka RGB 10,1 inci dengan kecerahan tinggi 1024 x 600 IPS modul TFT-LCD dengan layar sentuh kapasitif (PCAP).Modul TFT ini mengadopsi teknologi IPS dan memiliki keuntungan sudut pandang yang luas dari kiri: 85/kanan: 85/atas: 85/bawah: 85 derajat (tipikal) dan kecerahan tinggi 700 nits (nilai khas).

Produk:	10.1" inci TFT LCD	Resolusi:	1024x600 Titik
Layar sentuh:	Dengan CTP	Dimensi kaca penutup:	Dapat disesuaikan
Dimensi garis besar:	2521506,5mm	Arah melihat:	Semua sudut pandang (85/85/85/85)
Antarmuka:	RGB	Nomor Pin:	50 pin
Koneksi:	Penghubung	Luminance permukaan:	700 Cd/m2 ((nit)
Umur LED:	30,000 Jam	Kepatuhan:	CE FCC & RoHS sesuai

Kecerahan Tinggi IPS 10,1 inci RGB TFT 1024x600 dengan PCAP Menggambar

10.1 Inch TFT Screen Panel Capacitive Touch 1024*600 Resolusi 700nits RGB Interface 0

10.1 Inch TFT Screen Panel Capacitive Touch 1024*600 Resolusi 700nits RGB Interface 1

AbsolutMAksiumRmengangkut

Karakteristik	Simbol	Min.	Max. Apa yang terjadi?	Satuan
Suhu operasi LCM	T_OPR	- 20	+70	°C
Suhu penyimpanan LCM	T_STG	- 30	+80	°C
TP Suhu Operasi & Kelembaban (20% ~ 90%RH)	T_OPR	- 20	+70	°C
TP SStemperature Storage & Humidity (20% ~ 90%RH)	T_STG	- 30	+80	°C
Kelembaban	RH	...	90	%

TFT DCCkarakteristik

Karakteristik	Simbol	Min.	Seperti itu.	Max. Apa yang terjadi?	Satuan	Catatan
Tingkat OperasiFrame TFT	Hz	...	60	...	Hz
Tegangan pasokan untuk ((DC/DC)	VDD	3.0	3.3	3.3	V
Gerbang TFT ON Voltage	VGH	16.5	17	17.5	V	Catatan 2
TFT Gate OFF Voltage	VGL	- Tujuh.5	-7	- Enam.5	V	Catatan 2
Tegangan umum TFT	Vcom	3.0	3.3	4.7	V	Catatan 1
AVDD	Avdd	...	9.6	...	V	Catatan 3

Catatan 1: Nilai VCOM harus disesuaikan dengan kondisi yang berbeda untuk mengoptimalkan Nilai Flicker.
Catatan 2: VGH dan VGL adalah tegangan operasi gerbang TFT.
Catatan 3: Sesuaikan kontras, buat warna lebih besar dan lebih gelap, dan buat warna lebih kecil dan lebih terang.

Deskripsi fungsi modul

Pin No.	Simbol	Deskripsi LCM	Pernyataan
1	LEDA	Sumber daya listrik+ untuk anode lampu belakang
2	LEDA	Sumber daya listrik+ untuk anode lampu belakang
3	LEDK	Sumber Daya- Untuk Katode Lampu Belakang
4	LEDK	Sumber Daya- Untuk Katode Lampu Belakang
5	GND	Power ground
6	VCOM	Tegangan umum
7	DVDD	Daya untuk sirkuit digital 3.3V
8	MODE	Mode DE/SYNC dipilih. MODE=H:DE mode;MODE=L:SYNC mode
9	DE	Sinyal aktif data dalam mode RGB I/F 1
10	VS	Sinkronisasi vertikal sinyal dalam RGB I / F
11	HS	Sinkronisasi horizontal. Sinyal dalam RGB I/F
12	B7	Data biru
13	B6	Data biru
14	B5	Data biru
15	B4	Data biru
16	B3	Data biru
17	B2	Data biru
18	B1	Data biru
19	B0	Data biru
20	G7	Data hijau
21	G6	Data hijau
22	G5	Data hijau
23	G4	Data hijau
24	G3	Data hijau
25	G2	Data hijau
26	G1	Data hijau
27	G0	Data hijau
28	R7	Data merah
29	R6	Data merah
30	R5	Data merah
31	R4	Data merah
32	R3	Data merah
33	R2	Data merah
34	R1	Data merah
35	R0	Data merah
36	GND	Power ground
37	DCLK	Sinyal jam piksel dalam RGB I/F
38	GND	Power ground
39	SHLR	Sumber output pergeseran arah horizontal pilih: ?? H??: S[1]->S[2]->...->S[1920] (Default) S[1920]->S[1919]->...->S[1]
40	UPDN	Gerbang output pergeseran arah vertikal pilih: H: Scan dari atas ke bawah Scan ke bawah ke atas
41	VGH	Gerbang ON Tegangan
42	VGL	Gate OFF Voltage
43	AVDD	Daya untuk sirkuit analog
44	Reset	Reservasi global
45	NC	Tidak ada koneksi.
46	VCOM	Tegangan Umum
47	DITHB	Dithering function. Dithering function. DITHER = H:Aktifkan fungsi dithering internal; DITHER = L:Menonaktifkan fungsi dithering internal
48	GND	Power ground
49	NC	Tidak ada koneksi.
50	NC	Tidak ada koneksi.

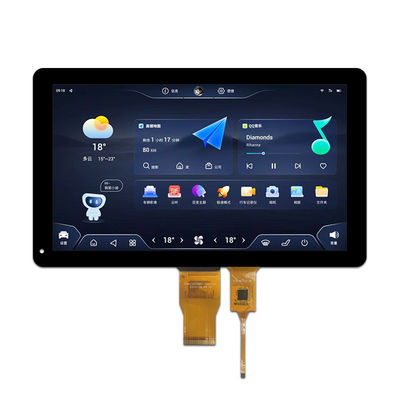

Gambar produk
