24 Pin 3,5 " TFT LCD Display 480 * 800 HVGA Dengan ST7701SN Driver IC MIPI Interface

Produk

24 Pin 3,5 " TFT LCD Display 480 * 800 HVGA Dengan ST7701SN Driver IC MIPI Interface

MOQ:	negotiate
harga:	negotiate
Kemasan Standar:	cardboard
Periode pengiriman:	16
Cara Pembayaran:	L/C TT D/P
Kapasitas pasokan:	10000pcs

Informasi detil

Deskripsi Produk

Informasi detil

Place of Origin

Guangdong,China

Nama merek

TXWEI

Sertifikasi

CE ROHS FCC

Model Number

TXW350116B0

Pitch Piksel (L*T):

0,0945

Jumlah Piksel:

480*800

IC Driver LCM:

ST7701SN

Derajat lumen:

350 cd/m²

Tegangan lampu latar:

19,6-22,4V

Suhu Penyimpanan:

-30+80℃

Ukuran:

3,5 inci

Suhu Operasional:

-20+70℃

Menyoroti:

ST7701SN TFT LCD Display

3.5 TFT LCD Display

24 pin TFT LCD Display

Deskripsi Produk

MIPI3.5 inci TFT LCD, 3.5 "480*800HVGA LCD Display Deskripsi

Tianxianwei TXW350116B0 adalah modul LCD TFT dengan ukuran diagonal 3,5 inci dan resolusi HVGA 480 * 800 piksel.

Detail Produk Cepat:
1. Ukuran LCD: 3,5 ′′ TFT
2Resolusi:480*800
3. sudut pandang: 12 o'clock
4Dimension garis besar:51.32*86.61*3.5mm
5Pengemudi IC:ST7701SN
6. Tipe antarmuka:MIPI 2 LANE
7Panel sentuh: dengan atau tanpa Resistive Touch Panel opsional
8. Suhu: atas -20°C sampai +70°C; Tst -30°C sampai +80°C

Fitur produk:

TXW350116B0 adalah layar LCD TFT berwarna penuh ukuran diagonal 3,5 inci, 480 * 3RGB (H) X800 (V).

Modul ini mendukung antarmuka MIPI 2 LANE. Ukuran modul model TXW350116B0 adalah 51,32 * 86,61 * 3,5 mm, dengan luas efektif 45,36 * 75,6 mm;

Kontroler TXW350116B0 dan ST7701SN terintegrasi pada modul, dengan rentang tegangan catu daya logis dari 19,6V hingga 22,4V.

Dapat beroperasi dalam kisaran suhu -20 °C sampai +70 °C; kisaran suhu penyimpanan adalah -30 °C sampai +80 °C.

TXW350116B0 adalah modul LCD mode vertikal dengan kecerahan 350cd/m2. Jika Anda ingin menggunakannya sebagai mode lanskap atau meningkatkan kecerahan, silakan hubungi kami untuk dukungan teknis lebih lanjut.

Modul LCD TFT 3,5 inci ini cocok untuk mata robot cerdas, perangkat PDA genggam, kontrol akses dan tampilan keamanan, tampilan saklar cerdas, tampilan peralatan medis,layar peralatan rumah tangga, tampilan peralatan industri, dll.

Produk:	3.5 "Inch TFT LCD Screen	Layar sentuh:	Dengan atau tanpa Resistive Touch Panel
Resolusi:	480*800 Titik	Arah melihat:	12:00
Antarmuka:	MIPI 2 LANE	Nomor Pin:	24 Pin
Koneksi:	Plugging (bisa disesuaikan)	Luminance permukaan:	350cd/m2 (nits)
Umur LED:	30,000 Jam	Kepatuhan:	CE&FCC & RoHS Selaras

3.5 inci TFT LCD, 3.5 "480*800 Gambar layar LCD HVGA

24 Pin 3,5 " TFT LCD Display 480 * 800 HVGA Dengan ST7701SN Driver IC MIPI Interface 0

24 Pin 3,5 " TFT LCD Display 480 * 800 HVGA Dengan ST7701SN Driver IC MIPI Interface 1

Deskripsi fungsi modul

Pin No.	Simbol	Deskripsi
1	VDD ((2.8V)	Sumber daya analog (VCI):2.5V sampai 3.3V
2	IOVCC(1.8V)	Sumber daya analog (VCI):1.65V sampai 3.3V
3	NC	Tidak ada koneksi.
4	Reset(1.8V)	Setel ulang terminal input sinyal.
5	TE	Tearing efek output pin digunakan untuk menyinkronkan MCU frame menulis,
6	NC	Tidak ada koneksi.
7	LEDK	Sumber daya untuk terminal input katode lampu latar.
8	LEDA	Sumber daya untuk terminal input anode lampu latar.
9	GND	Power Ground
10	D0N	Pin input/output sinyal diferensial antarmuka data kecepatan tinggi
11	D0P	Pin input/output sinyal diferensial antarmuka data kecepatan tinggi
12	GND	Power Ground
13	CLKN	Pin input sinyal diferensial jam antarmuka kecepatan tinggi
14	CLKP	Pin input sinyal diferensial jam antarmuka kecepatan tinggi
15	GND	Power Ground
16	D1N	Pin input/output sinyal diferensial antarmuka data kecepatan tinggi
17	D1P	Pin input/output sinyal diferensial antarmuka data kecepatan tinggi
18	GND	Power Ground
19	NC	Tidak ada koneksi.
20	NC	Tidak ada koneksi.
21	GND	Power Ground
22	NC	Tidak ada koneksi.
23	NC	Tidak ada koneksi.
24	GND	Power Ground

Karakteristik optik

24 Pin 3,5 " TFT LCD Display 480 * 800 HVGA Dengan ST7701SN Driver IC MIPI Interface 2

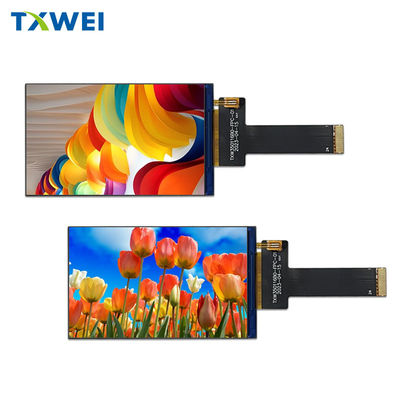

3.5 inci TFT LCD, 3.5 "480*800 HVGA LCD Tampilan Gambar Produk Nyata
