3.0 inci IPS Semua Sudut TFT LCD Display Modul 360 * 640 Resolusi 40 Pin MIPI RGB Interface

Produk

3.0 inci IPS Semua Sudut TFT LCD Display Modul 360 * 640 Resolusi 40 Pin MIPI RGB Interface

MOQ:	negotiate
harga:	negotiate
Kemasan Standar:	cardboard
Periode pengiriman:	16
Cara Pembayaran:	L/C TT D/P
Kapasitas pasokan:	10000pcs

Informasi detil

Deskripsi Produk

Informasi detil

Place of Origin

Guangdong,China

Nama merek

TXWEI

Sertifikasi

CE ROHS FCC

Model Number

TXW300050S0

Tegangan lampu latar:

IC Driver LCM:

ST7701S/GC9503V

Melihat arah:

Semua jam

Arus Lampu Latar:

Suhu Operasional:

-20+70℃

Ukuran Garis Mekanis (W*H*T):

42,64*74,52*2,15

Elemen penggerak:

Matriks aktif TFT

Menyoroti:

3.0 inci TFT LCD Display Module

40 Pin TFT LCD Display Module

360*640 TFT LCD Display Module

Deskripsi Produk

China Factory 3,0" Inch QVGA Lcd TFT DisplayST7701S/GC9503V 360*640Layar

3.0" inci QVGAT7701S/GC9503VTFT LCD

Tianxianwei TXW300050S0 adalah tampilan LCD TFT tipe TN 3 inci dengan resolusi QVGA 360 * 640 piksel.

Produk:	3.0 inci TFT Screen	Resolusi:	360*640
Layar sentuh:	Tanpa layar sentuh (Optional)	Dimensi kaca penutup:	Untuk Disesuaikan
Arah melihat:	12:00	Pengemudi IC:	RGB 16/MPI
arus lampu latar:	36.72 kali 65.28	Koneksi:	Plugging (bisa disesuaikan)
Nomor Pin:	40 pin	Luminance permukaan:	350 Cd/m2 ((nit)
Umur LED:	30,000 Jam	Kepatuhan:	CE&FCC & RoHS Selaras

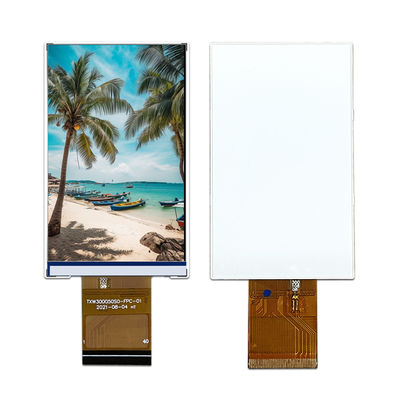

3.0 " inci TFT LCD Display Gambar

3.0 inci IPS Semua Sudut TFT LCD Display Modul 360 * 640 Resolusi 40 Pin MIPI RGB Interface 0

3.0 inci IPS Semua Sudut TFT LCD Display Modul 360 * 640 Resolusi 40 Pin MIPI RGB Interface 1

AbsolutMAksiumRmengangkut

Karakteristik	Simbol	Min.	Max. Apa yang terjadi?	Satuan
Suhu operasi LCM	T_OPR	- 10	+60	°C
Suhu penyimpanan LCM	T_STG	- 20	+70	°C
Kelembaban	RH	...	90	%

Deskripsi fungsi modul

Pin No.	Simbol	LCMFungsi
1	LEDA	Sumber daya untuk terminal input anode lampu latar.
2	LEDK	Sumber daya untuk terminal input katode lampu latar.
3	VCC 3.3V	Sumber Daya untuk LCD.
4	GND	Power Ground
5	D0N	Polaritas negatif dari sinyal diferensial tegangan rendah 0
6	D0P	Polaritas positif dari data diferensial tegangan rendah 0 sinyal
7	GND	Power Ground
8	CLKN	Polaritas negatif dari sinyal jam diferensial tegangan rendah
9	CLKP	Polaritas positif dari sinyal jam diferensial tegangan rendah
10	GND	Power Ground
11	D1N	Polaritas negatif dari data diferensial tegangan rendah1sinyal
12	D1P	Polaritas positif dari data diferensial tegangan rendah1sinyal
13	GND	Power Ground
14	VSYNC	Vertikal (Frame) sinkronisasi sinyal input untuk operasi antarmuka RGB.
15	HSYNC	Sinyal input sinkronisasi horizontal (Line) untuk operasi antarmuka RGB.
16	DOTCLK	sinyal jam titik untuk operasi antarmuka RGB.
17	DE	Sinyal aktif data untuk operasi antarmuka RGB.
18	R0	Data merah
19	R1	Data merah
20	R2	Data merah
21	R3	Data merah
22	R4	Data merah
23	G0	Data hijau
24	G1	Data hijau
25	G2	Data hijau
26	G3	Data hijau
27	G4	Data hijau
28	G5	Data hijau
29	B0	Data biru
30	B1	Data biru
31	B2	Data biru
32	B3	Data biru
33	B4	Data biru
34	Reset	Setel ulang terminal input sinyal.
35	CS	Pin sinyal pemilihan chip.
36	SCL	Serial sinyal jam.
37	SDA	Serial data input/output pin.
38	GND	Power Ground
39	VCC 3.3V	Sumber Daya untuk LCD.
40	VCC 3.3V	Sumber Daya untuk LCD.

3.0" inci TFT LCD Display Menggambar Produksi nyata Demonstrasi
