| MOQ: | 1 |
| Kemasan Standar: | cardboard |
| Periode pengiriman: | 16 |
| Kapasitas pasokan: | 10000pcs |

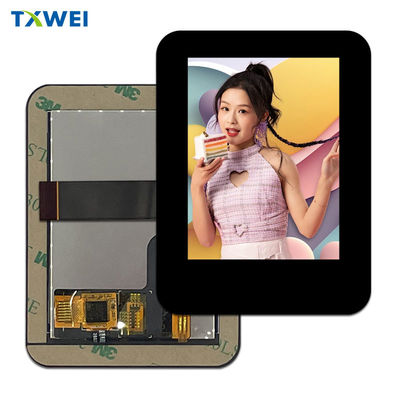

Tentang item ini SFTO280PY-7200ACT 2.8 inci kapasitif modul layar sentuh TFT
Layar IPS TFT 2,8 inci dengan sentuhan kapasitif optik adalah perangkat yang mengintegrasikan teknologi tampilan dan sentuhan canggih.Berikut adalah pengantar rinci untuk produk TXW280115B0-MT:
Informasi Produk
- Ukuran layar: 2,8 inci
- Resolusi:480*640piksel
- Teknologi Tampilan: Teknologi IPS (In Plane Switching), memberikan sudut pandang yang luas dan akurasi warna
-Cahaya: 400nits, cocok untuk melihat dalam berbagai kondisi pencahayaan
-Teknologi layar sentuh: kapasitif, memberikan kepekaan tinggi dan kontrol sentuh yang tepat
- Interface: TFT display Mendukung SPI (Serial Peripheral Interface) dan layar sentuh mendukung antarmuka I2C (Inter Integrated Circuit) untuk koneksi mudah dengan mikrokontroler atau prosesor lainnya
- Optical bonding: menggunakan perekat optik untuk mengikat layar sentuh dan layar tampilan, meningkatkan akurasi sentuhan dan efek tampilan
-Multi touch: biasanya mendukung fungsi multi touch, memungkinkan beberapa jari untuk beroperasi secara bersamaan
- Ketahanan: Layar sentuh kapasitif lebih tahan lama daripada layar sentuh resistif dan kurang rentan terhadap kerusakan fisik
Skenario aplikasi
- Industrial Control Panel: Digunakan untuk menampilkan dan mengendalikan peralatan industri
- Peralatan Medis: Tampilkan informasi penting tentang peralatan medis
- Produk elektronik konsumen: seperti perangkat rumah pintar, konsol game genggam, dll
- Dalam tampilan mobil: Digunakan untuk dasbor atau sistem infotainment kendaraan
Sistem informasi bisnis: seperti mesin POS, terminal self-service, dll.
Keuntungan produk
-Cahaya tinggi: Cahaya 400nits memastikan tampilan yang jelas dalam berbagai kondisi pencahayaan
-Kontras Tinggi: Teknologi IPS memberikan kontras dan kinerja warna yang lebih baik
-Multi touch: Layar sentuh kapasitif mendukung multi touch, memberikan pengalaman interaktif yang lebih mulus
- Optical bonding: meningkatkan efek tampilan dan akurasi sentuhan.
Singkatnya, layar IPS TFT 2,8 inci yang memiliki capacitive touch optical bonded menggabungkan kecerahan tinggi, kontras tinggi, dan fitur multi touch,membuatnya cocok untuk berbagai skenario aplikasi dan memberikan pengalaman interaksi pengguna yang sangat baik.
Fitur
| Artikel | Spesifikasi | Satuan |
| Ukuran layar | 2.8 inci | Diagonal |
| Jumlah piksel |
480*3RGB ((H) X640 ((V) |
Piksel |
| Area tampilan | 43.20 ((H) x57.60 ((V) | mm |
| Pitch piksel | 0.180 ((H) x0.180 ((V) | mm |
| Dimensi garis besar |
46.9*66.5*2.35 |
mm |
| Pengaturan piksel | Strip Vertikal RGB | ― |
| Mode Tampilan | Biasanya hitam. | ― |
| Arah Melihat (mata) | Semua | ― |
| Tampilkan Warna | 262K | ― |
| Luminansi ((cd/m2) | 400 | nit |
|
IC Pengemudi Sentuh |
GT911 |
― |
| Antarmuka |
MIPI |
|
| Lampu latar belakang | Tipe lampu sisi LED | ― |
| Drive IC |
ST7701S |
|
| Suhu Operasi | -20 ~ 70 | °C |
| Suhu penyimpanan | -30 ~ 80 | °C |
| Layar sentuh | Layar sentuh kapasitas | |
| Antarmuka layar sentuh | I2C | |
| Pengumpulan TFT+CTP | Ikatan Optik |
Gambar garis besar
AbsolutMAksiumRmengangkut
| Karakteristik | Simbol | Min. | Max. Apa yang terjadi? | Satuan |
| Suhu operasi LCM | TOPR | - 20 | +70 | °C |
| Suhu penyimpanan LCM | TSTG | - 30 | +80 | °C |
| TP Suhu Operasi & Kelembaban (20% ~ 90%RH) | TOPR | - 20 | +70 | °C |
| TP SStemperature Storage & Humidity (20% ~ 90%RH) | TSTG | - 30 | +80 | °C |
| Kelembaban | RH | - | 90 | % |
Deskripsi fungsi modul
| Pin No. | Simbol | Fungsi |
| 1 | GND | Power Ground |
| 2 | D0N | Polaritas negatif dari sinyal diferensial tegangan rendah 0 |
| 3 | D0P | Polaritas positif dari data diferensial tegangan rendah 0 sinyal |
| 4 | GND | Power Ground |
| 5 | D1N | Polaritas negatif sinyal diferensial tegangan rendah 1 |
| 6 | D1P | Polaritas positif sinyal diferensial tegangan rendah 1 |
| 7 | GND | Power Ground |
| 8 | CLKN | Polaritas negatif dari sinyal jam diferensial tegangan rendah |
| 9 | CLKP | Polaritas positif dari sinyal jam diferensial tegangan rendah |
| 10 | GND | Power Ground |
| 11 | Reset | Setel ulang terminal input sinyal. |
| 12 | TE | Frame pulsa kepala untuk efek merobek. |
| 13 | NC | Tidak ada koneksi. |
| 14 | IOVCC | Sumber daya untuk I/O. |
| 15 | VCI | Sumber Daya untuk LCD. |
| 16 | CTP_VDD | Panel sentuh Sumber daya 2.8 ~ 3.3V |
| 17 | CTP_SDA | Data I2C panel sentuh |
| 18 | CTP_SCL | Jam panel sentuh I2C |
| 19 | CTP_INT | Output gangguan panel sentuh |
| 20 | CTP_RST | Reset panel sentuh |
| 21 | LEDK | Sumber daya untuk terminal input katode lampu latar. |
| 22 | LEDA | Sumber Daya untuk LED Backlight Anode Input. |
Spesifikasi optik
Gambar produk
Fasilitas dan Sertifikat
