| MOQ: | 1 |
| Kemasan Standar: | cardboard |
| Periode pengiriman: | 16 |
| Kapasitas pasokan: | 10000pcs |
TFT LCD Display Module 2.8 "Inch 240x320 RGB MCU SPI Antarmuka Dengan Pambuka Produk RTP
| Produk: | 2.8 inci TFT LCD Display |
| Resolusi: | 240*320 |
| Pengemudi IC: |
ST7789V |
| Arah melihat: | 12:00 |
| Nomor Pin: | 50 pin |
| Luminance permukaan: | 400 Cd/m2 |
| Umur LED: | 30,000 Jam |
| Layar sentuh: | tanpaPanel sentuh |
| Dimensi kaca penutup: | Dapat disesuaikan |
| Antarmuka: | Mcu 8/16/18bit RGB 16/18bit 3/4 LINE SPI |
| Koneksi: | Pemanasan |
| Kepatuhan: | CE&FCC & RoHS Selaras |

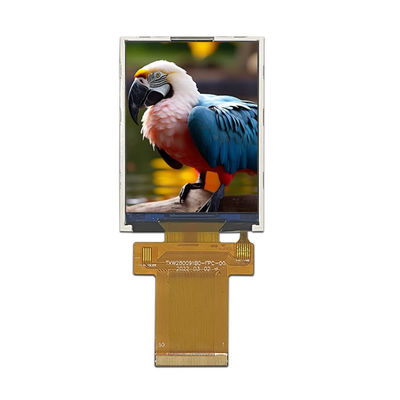

TFT LCD Display Module 2.8 "Inch 240x320 RGB MCU SPI InterfaceGambar Produk
LCMDeskripsi Pin
| Pin No. | Simbol | Fungsi |
| 1 | GND | Power Ground |
| 2 | XR | Koordinat panel sentuh di kanan |
| 3 | YD | Koordinat panel sentuh di bawah |
| 4 | XL | Koordinat panel sentuh di kiri |
| 5 | YU | Koordinat panel sentuh di atas |
| 6 ~ 7 | IOVCC(1.8V) | Tegangan I/O (VDDI ke DGND): 1,65V ~ 3,3V |
| 8 ~ 9 | VDD(2.8V) | Sumber daya 2.5V ~ 3.3V |
| 10 | IM2 | Mode antarmuka MCU dipilih |
| 11 | IM1 | Mode antarmuka MCU dipilih |
| 12 | IM0 | Mode antarmuka MCU dipilih |
| 13 | Reset | Setel ulang terminal input sinyal. |
| 14 | CSX | Sinyal chip pilih |
| 15 | RS/SCL | Data / Command Pin Pemilihan. |
| 16 | WR/RS | Tulis sinyal stroboscopy. |
| 17 | RD | Membaca data di tepi naik. |
| 18 | VSYNC | Sinkronisasi vertikal, sinyal dalam RGB I/F. |
| 19 | HSYNC |
Sinkronisasi horisontal. |
| 20 | ENABLE | Sinyal aktif data dalam mode I/F RGB 1. |
| 21 | PCLK |
Sinyal jam piksel dalam RGB I/F |
| 22 | SDA |
SPI interface input pin. |
| 23 ~ 40 | DB0~DB17 | RGB interface atau MCU parallel interface data bus. |
| 41 | SDO | SPI interface output pin. |
| 42 | GND | Power Ground |
| 43 | LEDA | Sumber daya listrik+ untuk anode lampu belakang |
| 44 ~ 49 | LEDK1~LEDK6 | Sumber Daya- Untuk Katode Lampu Belakang |
| 50 | GND | Power Ground |
Karakteristik Unit Lampu Belakang
Sistem lampu latar adalah jenis pencahayaan tepi dengan 6 LED putih.
| Karakteristik | Simbol | Min. | Jenis | Max. Apa yang terjadi? | Satuan | Catatan |
| Tegangan ke depan | VF | 2.8 | - | 3.2 | V | - |
| arus ke depan | AkuF | ... | 120 | - | mA | - |
| Luminansi (dengan LCD) | Lv | TBD | ... | cd/m2 | - | |
| Waktu hidup LED | N/A | - Aku tidak tahu. | 30,000 | ... | Waktu | Catatan 1 |
Catatan:
Waktu hidup LED didefinisikan sebagai penurunan kecerahan modul menjadi 50% dari kecerahan asli padaLWaktu hidup LED dapat dikurangi jika bekerja ILLebih besar dari 25mA/LED.
TFT LCD Display Module 2.8 "Inch 240x320 RGB MCU SPI InterfaceProduct Gambar
Fasilitas Pabrik
TFT LCD Display Module Manufacturer - lebih dari 300 item standar TFT di jalur
Tian Xianwei Technology adalah produsen terkemuka global TFT LCD yang berbasis di China.Tian Xianwei menawarkan berbagai macam modul tampilan TFT ukuran kecil hingga menengah dalam ukuran mulai dari 0.96",1.28", 1.77, 2", 2.4", 2.8", 3.2", 3.5", 4.3", 5" 5.6", 5.7", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3", 13.3", 14", 15", 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25",27" 28" dan 32" TFT (ukuran diagonal dari area aktif) dan sebagainyaAda lebih dari 200 model standar TFT yang terdaftar di situs web ini; Selain itu, hampir setiap item dapat diterima untuk berasal dari item standar untuk memenuhi kebutuhan pelanggan.
Tampilan Tian Xianwei TFT memenuhi syarat berdasarkan standar industri termasuk modul TFT-LCD standar, IPS TFT, TFT LCD kecerahan tinggi (tampilan yang dapat dibaca sinar matahari), panel TFT dengan papan pengontrol,Tipe batang TFT, Wide Temperature TFT LCD. Tampilan ini termasuk mode lanskap atau potret.Tian Xianwei TFT layar LCD tersedia dalam berbagai resolusi serta layar sentuh opsional dalam resistif dan proyeksi kapasitif (PCAP layar sentuh) teknologiBanyak modul tampilan TFT kami memiliki lebih dari satu antarmuka yang tersedia termasuk MCU, RGB, TTL, LVDS dan MIPI DSI.Tian Xianwei TFT modul yang sempurna untuk sejumlah aplikasi termasuk kontrol industri, mesin kopi, peralatan medis, sistem POS, otomatisasi, navigator GPS, barang putih, kontrol energi, telekomunikasi, peralatan medis dan sebagainya
