SPI/MCU/RGB Interface 2.8 Inch TFT LCD Display Screen dengan Resolusi 240x320 dan ST7789V LCM Driver IC

Produk

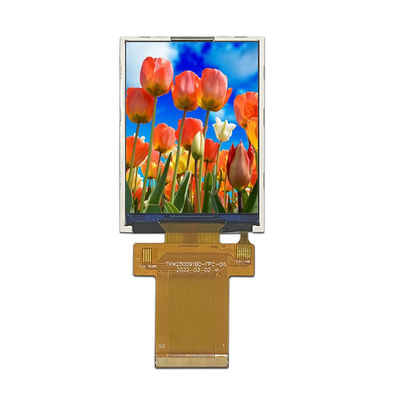

SPI/MCU/RGB Interface 2.8 Inch TFT LCD Display Screen dengan Resolusi 240x320 dan ST7789V LCM Driver IC

MOQ:	negotiate
harga:	negotiate
Kemasan Standar:	cardboard
Periode pengiriman:	16
Cara Pembayaran:	L/C TT D/P
Kapasitas pasokan:	10000pcs

Informasi detil

Deskripsi Produk

Informasi detil

Place of Origin

Guangdong,China

Nama merek

TXWEI

Sertifikasi

CE ROHS FCC

Model Number

TXW280091B0

Viewing direction:

ALL O’CLOCK

LCM interface:

SPI/MCU/RGB BIT Interface

storage temperature:

-30+80℃

Lumens degrees:

400cd/m²

Tegangan lampu latar:

2,8-3,3V

Pixel Pitch (W*H):

0.180*0.180

LCM Driver IC:

ST7789V

Menyoroti:

ST7789V TFT LCD Display Screen

240x320 TFT LCD Display Screen

2.8 inci TFT LCD Display Screen

Deskripsi Produk

2.8 inci TFT LCD 240x320 DenganSPI/MCU/RGBinterface dan ST7789V IC TFT LCD Display Screen

TXW280091B0 adalah tampilan TFT-LCD penuh 2,8 inci dengan resolusi 240x320 (240 piksel horizontal dengan 320 piksel vertikal array).Tegangan catu daya (VCC) untuk mengemudi panel LCD adalah 2.8V sampai 3.3V.

TXW280091B0 adalah TFT tipe TN dengan sudut pandang 12:00 dan kecerahan 400cd/m2 (nilai khas).Kisaran suhu penyimpanan adalah -30 °C sampai +80 °C.

Detail Produk Cepat:

1Ukuran LCD: 2.8 ′′ TFT

2Resolusi: 240x320

3. sudut pandang: 12 o'clock

4Dimension garis besar:50 x 69,2 x 2.4mm

5. Driver IC: ST7789V

6. Tipe antarmuka:SPI/MCU/RGB

7. Panel sentuh: Tanpa Panel Sentuh ((Kustomisasi)

8. Suhu: atas -20°C sampai +70°C; Tst -30°C sampai +80°C

Produk:	2.8" inci TFT	Layar sentuh:	Tanpa TP ((Kustomisasi)
Resolusi:	240x320	Arah melihat:	Jam 12
Antarmuka:	SPI/MCU/RGB	Nomor Pin:	50 pin
Koneksi:	Plugging (bisa disesuaikan)	Luminance permukaan:	400 Cd/m2
Operasi Temp.:	-20°C sampai +70°C	Kepatuhan:	Sesuai dengan CE & FCC & RoHS

Layanan Pelanggan

1Sebelum menandatangani kontrak resmi dengan pelanggan kami kami akan membantu menganalisis dan memberikan solusi profesional berdasarkan informasi proyek pelanggan dan keluar dengan solusi yang optimal.

2Pertanyaan Anda terkait dengan produk atau harga kami akan dijawab dalam 24 jam.

3. Terus menginformasikan proses produksi pelanggan kami dan membantu mengatur pemeriksaan kualitas di pabrik jika perlu.

4. Garansi satu tahun untuk layar LCD kami setelah pengiriman. Semua cacat dapat dikembalikan dan diganti dalam masa garansi.

5Pembeli dapat mengirim teknisi ke pabrik kami untuk pelatihan gratis sebelum pengiriman.

6Untuk dukungan teknis atau komersial yang penting, kami akan mengatur pertemuan panggilan, layanan teknis online, atau bantuan lokal di tempat,dll untuk memenuhi kebutuhan pelanggan yang berbeda.

2.8" Inch Touch LCD MODULE DESIGN

SPI/MCU/RGB Interface 2.8 Inch TFT LCD Display Screen dengan Resolusi 240x320 dan ST7789V LCM Driver IC 0

SPI/MCU/RGB Interface 2.8 Inch TFT LCD Display Screen dengan Resolusi 240x320 dan ST7789V LCM Driver IC 1

LCMDeskripsi Pin

Pin No.	Simbol	Fungsi
1	GND	Power Ground
2	XR	Koordinat panel sentuh di kanan
3	YD	Koordinat panel sentuh di bawah
4	XL	Koordinat panel sentuh di kiri
5	YU	Koordinat panel sentuh di atas
6 ~ 7	IOVCC(1.8V)	Tegangan I/O (VDDI ke DGND): 1,65V ~ 3,3V
8 ~ 9	VDD(2.8V)	Sumber daya 2.5V ~ 3.3V
10	IM2	Mode antarmuka MCU dipilih
11	IM1	Mode antarmuka MCU dipilih
12	IM0	Mode antarmuka MCU dipilih
13	Reset	Setel ulang terminal input sinyal.
14	CSX	Sinyal chip pilih
15	RS/SCL	Data / Command Pin Pemilihan.
16	WR/RS	Tulis sinyal stroboscopy.
17	RD	Membaca data di tepi naik.
18	VSYNC	Sinkronisasi vertikal, sinyal dalam RGB I/F.
19	HSYNC	Sinkronisasi horisontal.
20	ENABLE	Sinyal aktif data dalam mode I/F RGB 1.
21	PCLK	Sinyal jam piksel dalam RGB I/F.
22	SDA	SPI interface input pin.
23 ~ 40	DB0~DB17	RGB interface atau MCU parallel interface data bus.
41	SDO	SPI interface output pin.
42	GND	Power Ground
43	LEDA	Sumber daya listrik+ untuk anode lampu belakang
44 ~ 49	LEDK1~LEDK6	Sumber Daya- Untuk Katode Lampu Belakang
50	GND	Power Ground

2.8" INCH TOUCH LCD MODULE gambar produk yang sebenarnya
