| MOQ: | negotiate |
| harga: | negotiate |
| Kemasan Standar: | cardboard |
| Periode pengiriman: | 16 |
| Cara Pembayaran: | L/C TT D/P |
| Kapasitas pasokan: | 10000pcs |

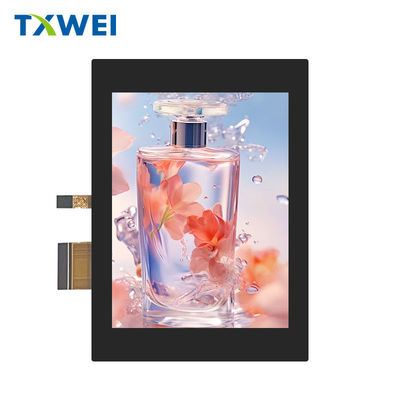

Tentang barang iniTXW280085C0-CTP2Modul TFT layar sentuh kapasitif 0,8 inci
Layar IPS TFT touch capacitive optical bonded 2.8-inch adalah perangkat yang mengintegrasikan teknologi tampilan dan sentuhan canggih. Berikut ini adalah pengenalan produk secara rinciTXW280085C0-CTP:
Informasi Produk
- Ukuran layar: 2,8 inci
Resolusi: 240x320 piksel
- Teknologi Tampilan: Teknologi IPS (In Plane Switching), memberikan sudut pandang yang luas dan akurasi warna
-Cahaya: 300nits, cocok untuk melihat dalam berbagai kondisi pencahayaan
-Teknologi layar sentuh: kapasitif, memberikan kepekaan tinggi dan kontrol sentuh yang tepat
- Interface: TFT display Mendukung SPI (Serial Peripheral Interface) dan layar sentuh mendukung antarmuka I2C (Inter Integrated Circuit) untuk koneksi mudah dengan mikrokontroler atau prosesor lainnya
- Optical bonding: menggunakan perekat optik untuk mengikat layar sentuh dan layar tampilan, meningkatkan akurasi sentuhan dan efek tampilan
-Multi touch: biasanya mendukung fungsi multi touch, memungkinkan beberapa jari untuk beroperasi secara bersamaan
- Ketahanan: Layar sentuh kapasitif lebih tahan lama daripada layar sentuh resistif dan kurang rentan terhadap kerusakan fisik
Skenario aplikasi
- Industrial Control Panel: Digunakan untuk menampilkan dan mengendalikan peralatan industri
- Peralatan Medis: Tampilkan informasi penting tentang peralatan medis
- Produk elektronik konsumen: seperti perangkat rumah pintar, konsol game genggam, dll
- Dalam tampilan mobil: Digunakan untuk dasbor atau sistem infotainment kendaraan
Sistem informasi bisnis: seperti mesin POS, terminal self-service, dll.
Keuntungan produk
-Cahaya tinggi: Cahaya 300nits memastikan tampilan yang jelas dalam berbagai kondisi pencahayaan
-Kontras Tinggi: Teknologi IPS memberikan kontras dan kinerja warna yang lebih baik
-Multi touch: Layar sentuh kapasitif mendukung multi touch, memberikan pengalaman interaktif yang lebih mulus
- Optical bonding: meningkatkan efek tampilan dan akurasi sentuhan.
Singkatnya, layar IPS TFT 2,8 inci yang memiliki capacitive touch optical bonded menggabungkan kecerahan tinggi, kontras tinggi, dan fitur multi touch,membuatnya cocok untuk berbagai skenario aplikasi dan memberikan pengalaman interaksi pengguna yang sangat baik.
Fitur
| Artikel | Spesifikasi | Satuan |
| Ukuran layar | 2.8 inci | Diagonal |
| Jumlah piksel | 240RGB ((H) x320 ((V) | Piksel |
| Area tampilan | 43.20 ((H) x57.60 ((V) | mm |
| Pitch piksel | 0.180 ((H) x0.180 ((V) | mm |
| Dimensi garis besar |
54*74.9*3.55 |
mm |
| Pengaturan piksel | Strip Vertikal RGB | ― |
| Mode Tampilan | Biasanya hitam. | ― |
| Arah Melihat (mata) | Semua | ― |
| Tampilkan Warna | 262K | ― |
| Luminansi ((cd/m2) | 300 | nit |
| Rasio Kontras | 1200:1 | ― |
| Antarmuka |
MCU 8/16 BIT |
|
| Lampu latar belakang | Tipe lampu sisi LED | ― |
| Drive IC | ST7789V | |
| Suhu Operasi | -20 ~ 70 | °C |
| Suhu penyimpanan | -30 ~ 80 | °C |
| Layar sentuh | Layar sentuh kapasitas | |
| Antarmuka layar sentuh | I2C | |
| Pengumpulan TFT+CTP | Ikatan Optik |
Gambar garis besar
AbsolutMAksiumRmengangkut
| Karakteristik | Simbol | Min. | Max. Apa yang terjadi? | Satuan |
| Suhu operasi LCM | TOPR | - 10 | +60 | °C |
| Suhu penyimpanan LCM | TSTG | - 20 | +70 | °C |
| TP Suhu Operasi & Kelembaban (20% ~ 90%RH) | TOPR | - 10 | +60 | °C |
| TP SStemperature Storage & Humidity (20% ~ 90%RH) | TSTG | - 20 | +70 | °C |
| Kelembaban | RH | - | 90 | % |
LCMDeskripsi Pin
| Pin No. | Simbol | Fungsi |
| 1 | VDD | PSuplai listrik 2.5V~3.3V |
| 2 | IOVCC | Sumber daya untuk I/O. |
| 3 | Reset | Setel ulang terminal input sinyal. |
| 4 | CS | Chip pilih sinyal input pi |
| 5 | RS | Data / Command Pin Pemilihan. |
| 6 | WR | Tulis sinyal stroboscopy. |
| 7 | RD | Membaca sinyal strobo. |
| 8 | GND | Tanah. |
| 9 | IM0 | |
| 10 | NC | NC |
| 11 ~ 26 | DB0-DB15 | MCU paralel antarmuka data bus. |
| 27 ~ 28 | NC | NC |
| 29 | LEDK | Sumber daya untuk terminal input katode lampu latar. |
| 30 ~ 33 | LEDA | Sumber daya untuk terminal input anode lampu latar. |
| 34 | GND | Tanah. |
| 35 | XL | Koordinat panel sentuh di kiri |
| 36 | XR | Koordinat panel sentuh di kanan |
| 37 | YU | Koordinat panel sentuh di atas |
| 38 | YD | Koordinat panel sentuh di bawah |
| 39 | NC | NC |
RTitik Uji Keandalan
| Tidak, tidak. | Titik pengujian | Kondisi pengujian | Catatan |
| 1 | Penyimpanan suhu tinggi | +70°C / 96H |
1Tes fungsional OK. Segmen yang hilang, pendek, tidak jelas segmen non-tampilan, tampilan tidak normal dan bocor kristal cair tidak diizinkan. 2Tidak rendah. Gelembung suhu, tutup akhir longgar dan jatuh, bingkai pelangi.
|
| 2 | Penyimpanan dengan suhu rendah | -20°C / 96H | |
| 3 | High Tempe, beroperasi | +60°C / 96H | |
| 4 | Low Tempe. | -10°C / 96H | |
| 5 | Penyimpanan suhu tinggi/kelembaban | 50°C x 90%RH /96H | |
| 6 | Kejut panas dan dingin | Kondisi statis, -10°C ((30 menit) ~60°C (30 menit),10 siklus |
Gambar produk
