ST7701 LCM Driver IC 2.8inch TFT LCD Display untuk Aplikasi Otomotif Area Aktif 43.2*57.6mm

Produk

ST7701 LCM Driver IC 2.8inch TFT LCD Display untuk Aplikasi Otomotif Area Aktif 43.2*57.6mm

MOQ:	negotiate
harga:	negotiate
Kemasan Standar:	cardboard
Periode pengiriman:	16
Cara Pembayaran:	L/C TT D/P
Kapasitas pasokan:	10000pcs

Informasi detil

Deskripsi Produk

Informasi detil

Place of Origin

Guangdong,China

Nama merek

TXWEI

Sertifikasi

CE ROHS FCC

Model Number

TXW280061B0

Pitch Piksel (L*T):

Ukuran:

2,8 INCI

Suhu Penyimpanan:

-30+80℃

Lcm Interface:

Antarmuka BIT MIPI

Suhu Operasional:

-20+70℃

Daerah Aktif:

43.2*57.6mm

Jumlah Piksel:

480*640

Menyoroti:

Aplikasi Otomotif TFT LCD Display

2.8 inci TFT LCD Display

Deskripsi Produk

2.8" TFT 480x640, TFT LCD 2,8 inci Deskripsi

TXW280061B0 adalah layar LCD TFT berwarna penuh ukuran diagonal 2,8 inci, 480 * 3RGB (H) X640 (V). Modul LCD TFT mendukung antarmuka MIPI BIT, dengan ukuran modul 55,81 * 83,31 * 3.53mm dan ukuran area aktif 43.2 x 57.6mm; TFT LCD TXW280061B0 mengintegrasikan pengontrol ST7701 pada modul, dengan rentang tegangan catu daya logis 2,8V hingga 3,3V.

TXW280061B0 adalah modul LCD mode vertikal dengan kecerahan 300cd/m2. Jika Anda ingin menggunakannya sebagai mode lanskap atau meningkatkan kecerahan, silakan hubungi kami untuk dukungan teknis lebih lanjut.Modul LCD TFT 8 inci cocok untuk tampilan peralatan kontrol industri, tampilan instrumen, peralatan rumah tangga pintar, tampilan printer 3D, tampilan endoskop medis, instrumen genggam dan produk lainnya.

Fitur

Produk:	2.8 "TFT LCD Display	Resolusi:	480x640 Titik
Pengemudi IC:	ST7701	Layar sentuh:	Tanpa layar sentuh
Tutup Kaca	Dapat disesuaikan	Arah melihat:	Bebas ((80/80/80/80)
Outline Dim.:	55.8183.313.53mm	Area Aktif:	43.20 x 57.60 mm
Antarmuka:	MIPI (bisa disesuaikan)	Koneksi:	Jenis konektor FPC
Nomor Pin:	40 pin (bisa disesuaikan)	Luminance permukaan:	300 Cd/m2 ((nit)
Tegangan suplai:	2.8-3.3V	Jenis lampu latar belakang:	LED putih
Umur LED:	30,000 Jam	Kepatuhan:	Sesuai dengan CE & FCC & RoHS

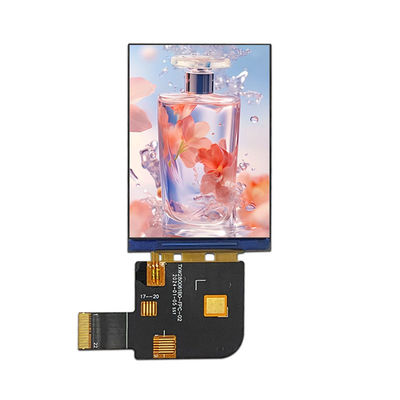

2.8"480*640Gambar LCD TFT

ST7701 LCM Driver IC 2.8inch TFT LCD Display untuk Aplikasi Otomotif Area Aktif 43.2*57.6mm 0

ST7701 LCM Driver IC 2.8inch TFT LCD Display untuk Aplikasi Otomotif Area Aktif 43.2*57.6mm 1

Deskripsi fungsi modul

Pin No.	Simbol	LCMFungsi
1	GND	POwer Ground (Tanah)
2	DSI_ D0_N	Pin input sinyal diferensial data MIPI-DSI
3	DSI_ D0_P	Pin input sinyal diferensial data MIPI-DSI
4	GND	POwer Ground (Tanah)
5	DSI_ D1_N	Pin input sinyal diferensial data MIPI-DSI
6	DSI_ D1_P	Pin input sinyal diferensial data MIPI-DSI
7	GND	Power Ground
8	DSI_CLKN	Pin input sinyal diferensial MIPI-DSI CLOCK
9	DSI_CLKP	Pin input sinyal diferensial MIPI-DSI CLOCK
10	GND	Power Ground
11	RESE DB15~DB0	Reset terminal input sinyal.️L️. RS =️H️: data saat ini pada data bus adalah data tampilan.
12	TE	Sinyal efek merobek digunakan untuk menyinkronkan MCU ke memori bingkai
13	NC	NC
14	IOVCC	Tegangan I/O: 1,65V ~ 3,3V
15	VCI	PPenyediaan: 2.5V ~ 3.3V
16	TP_VDD	TP VDD PIN
17	TP_SDA	TP PIN SDA
18	TP_SCL	TP SCL PIN
19	TP_INT	TP INT PIN
20	TP_RST	TP RST PIN
21	LEDK	Sumber daya untuk terminal input katode lampu latar.
22	LEDA	Sumber daya untuk terminal input anode lampu latar.

bsolutMAksiumRmengangkut

Karakteristik	Simbol	Min.	Max. Apa yang terjadi?	Satuan
Suhu operasi LCM	T_OPR	- 20	+60	°C
Suhu penyimpanan LCM	T_STG	- 30	+70	°C
Kelembaban	RH	-	90	%

Karakteristik Unit Lampu Belakang

Sistem lampu latar adalah jenis pencahayaan tepi dengan 6 LED putih.

Karakteristik	Simbol	Min.	Jenis	Max. Apa yang terjadi?	Satuan	Catatan
Tegangan ke depan	V_F	16.8	...	19.2	V	-
arus ke depan	Aku_F	...	20	-	mA	-
Luminansi (dengan LCD)	Lv		TBD	...	cd/m²	-
Waktu hidup LED	N/A	- Aku tidak tahu.	30,000	...	Waktu	Catatan 1

Catatan:

Waktu hidup LED didefinisikan sebagai penurunan kecerahan modul menjadi 50% dari kecerahan asli pada_LWaktu hidup LED dapat dikurangi jika bekerja I_LLebih besar dari 25mA/LED.

RTitik Uji Keandalan

Tidak, tidak.	Titik pengujian	Kondisi pengujian	Catatan
1	Penyimpanan suhu tinggi	+70°C / 96H	1Tes fungsional OK. Segmen yang hilang, pendek, tidak jelas segmen non-tampilan, tampilan tidak normal dan bocor kristal cair tidak diizinkan. 2Tidak rendah. Gelembung suhu, tutup akhir longgar dan jatuh, bingkai pelangi.
2	Penyimpanan dengan suhu rendah	-30°C / 96H
3	High Tempe, beroperasi	+60°C / 96H
4	Low Tempe.	-20°C / 96H
5	Penyimpanan suhu tinggi/kelembaban	50°C x 90%RH / 96H
6	Kejut panas dan dingin	Keadaan statis, -20°C ((30 menit) ~70°C (30 menit),10 siklus

Gambar produk TFT LCD

TFT LCD Display Module Manufacturer - lebih dari 300 item standar TFT di jalur

Tian XianweiTeknologi adalah produsen terkemuka global TFT LCD yang berbasis di Cina.Tian Xianweimenawarkan berbagai macam modul tampilan TFT berukuran kecil hingga menengah dengan ukuran mulai dari 0,96",1.28", 1.77, 2", 2.4", 2.8", 3.2", 3.5", 4.3", 5" 5.6", 5.7", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3", 13.3", 14", 15", 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25", 27" 28"dan 32"Ada lebih dari 200 model standar TFT yang terdaftar di situs web ini; lebih lanjut,hampir setiap item dapat diterima untuk berasal dari item standar untuk memenuhi kebutuhan pelanggan.

Tian XianweiLayar TFT memenuhi syarat berdasarkan standar industri termasuk modul TFT-LCD standar, IPS TFT, TFT LCD kecerahan tinggi (tampilan yang dapat dibaca sinar matahari), panel TFT dengan papan kontrol, Bar Type TFT,LCD TFT dengan suhu luasTampilan ini termasuk mode lanskap atau potret.Tian XianweiTFT layar LCD tersedia dalam berbagai resolusi serta layar sentuh opsional dalam resistif dan proyeksi kapasitif (PCAP layar sentuh) teknologi.Banyak modul TFT kami menampilkan lebih dari satu antarmuka tersedia termasuk MCU, RGB, TTL, LVDS dan MIPI DSI.Tian XianweiModul TFT sangat cocok untuk sejumlah aplikasi termasuk kontrol industri, mesin kopi, peralatan medis, sistem POS, otomatisasi, navigator GPS, barang putih, kontrol energi, telekomunikasi,peralatan medis dan lain-lain.
