2.8 inci 480x640 TFT LCD Display Resolusi Tinggi IPS Tipe Full Viewing Angle LCM interface MIPI BIT Interface

Produk

2.8 inci 480x640 TFT LCD Display Resolusi Tinggi IPS Tipe Full Viewing Angle LCM interface MIPI BIT Interface

MOQ:	negotiate
harga:	negotiate
Kemasan Standar:	cardboard
Periode pengiriman:	16
Cara Pembayaran:	L/C TT D/P
Kapasitas pasokan:	10000pcs

Informasi detil

Deskripsi Produk

Informasi detil

Place of Origin

Guangdong,China

Nama merek

TXWEI

Sertifikasi

CE ROHS FCC

Model Number

TXW280061B0

Elemen penggerak:

Matriks aktif TFT

Pitch Piksel (L*T):

Melihat arah:

Semua jam

Lcm Interface:

Antarmuka BIT MIPI

Arus Lampu Latar:

120mA

Suhu Operasional:

-20+70℃

Ukuran:

2,8 inci

Tegangan lampu latar:

2,8-3,3V

Menyoroti:

Tampilan LCD TFT Tipe IPS

Tampilan LCD TFT Resolusi Tinggi

Layar TFT LCD 2

Deskripsi Produk

2.8" TFT 480x640, TFT LCD 2,8 inci Deskripsi

Produk ini adalah layar resolusi tinggi PPI dengan ukuran diagonal 2,8 inci dan resolusi 480x640.mengadopsi teknologi tampilan IPS full view, membuat produk cocok untuk beberapa aplikasi high-end.

Modul TFT LCD TXW280061B0 adalah tampilan berwarna beresolusi tinggi 480x640 modus potret diagonal 2,8 inci yang mendukung antarmuka MIPI.Ukuran modul model TXW280061B0 adalah 55.81 (W) x83.31 (L) x 3.53 (T) mm, dan ukuran area aktif adalah 43,20 x 57,60 mm. Kontroler IC driver TXW280061B0 dan ST7701 terintegrasi pada modul, dengan rentang tegangan catu daya logis 2.8V sampai 3.3V. Nilai khas adalah 3.2V. Kecerahan permukaan adalah 300cd / m 2 (Nits). Suhu operasi dari model ini adalah -20 sampai 70 derajat Celcius,dan suhu penyimpanan adalah -30 sampai 80 derajat Celcius.

Produk ini banyak digunakan dalam tampilan peralatan kontrol industri, tampilan instrumen, peralatan rumah pintar, tampilan printer 3D, tampilan endoskop medis, instrumen genggam,dan produk lainnya.

Spesifikasi Mekanis:

PEMBANGUNAN	Spesifikasi	UNIT
Ukuran Tampilan	2.8	inci
Dimensi OUTLINE	55.8183.313.53	mm
Driver IC	ST7701	-
Interface Type (Jenis antarmuka)	MIPI	sedikit

Karakteristik Unit Lampu Belakang

Sistem lampu latar adalah jenis pencahayaan tepi dengan 6 LED putih.

Karakteristik	Simbol	Min.	Jenis	Max. Apa yang terjadi?	Satuan	Catatan
Tegangan ke depan	V_F	16.8	...	19.2	V	-
arus ke depan	Aku_F	...	20	-	mA	-
Luminansi (dengan LCD)	Lv		TBD	...	cd/m²	-
Waktu hidup LED	N/A	- Aku tidak tahu.	30,000	...	Waktu	Catatan 1

Catatan:

Waktu hidup LED didefinisikan sebagai penurunan kecerahan modul menjadi 50% dari kecerahan asli pada_LWaktu hidup LED dapat dikurangi jika bekerja I_LLebih besar dari 25mA/LED.

Deskripsi fungsi modul

Pin No.	Simbol	LCMFungsi
1	GND	POwer Ground (Tanah)
2	DSI_ D0_N	Pin input sinyal diferensial data MIPI-DSI
3	DSI_ D0_P	Pin input sinyal diferensial data MIPI-DSI
4	GND	POwer Ground (Tanah)
5	DSI_ D1_N	Pin input sinyal diferensial data MIPI-DSI
6	DSI_ D1_P	Pin input sinyal diferensial data MIPI-DSI
7	GND	Power Ground
8	DSI_CLKN	Pin input sinyal diferensial MIPI-DSI CLOCK
9	DSI_CLKP	Pin input sinyal diferensial MIPI-DSI CLOCK
10	GND	Power Ground
11	RESE DB15~DB0	Reset terminal input sinyal.️L️.
12	TE	Sinyal efek merobek digunakan untuk menyinkronkan MCU ke memori bingkai
13	NC	NC
14	IOVCC	Tegangan I/O: 1,65V ~ 3,3V
15	VCI	PPenyediaan: 2.5V ~ 3.3V
16	TP_VDD	TP VDD PIN
17	TP_SDA	TP PIN SDA
18	TP_SCL	TP SCL PIN
19	TP_INT	TP INT PIN
20	TP_RST	TP RST PIN
21	LEDK	Sumber daya untuk terminal input katode lampu latar.
22	LEDA	Sumber daya untuk terminal input anode lampu latar.

2.8" TFT 480x640, TFT LCD 2,8 inci Gambar

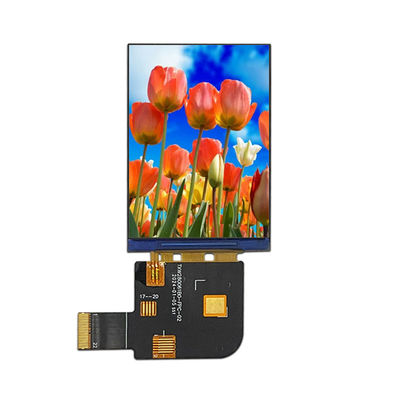

2.8 inci 480x640 TFT LCD Display Resolusi Tinggi IPS Tipe Full Viewing Angle LCM interface MIPI BIT Interface 0

2.8 inci 480x640 TFT LCD Display Resolusi Tinggi IPS Tipe Full Viewing Angle LCM interface MIPI BIT Interface 1

2.8" TFT 480x640, TFT LCD 2,8 inci Gambar produk
