2.4 inci TFT LCD Display dengan 240x320 Pixels Backlight Tegangan 2.8-3.3V -30 80C Operasi

Produk

2.4 inci TFT LCD Display dengan 240x320 Pixels Backlight Tegangan 2.8-3.3V -30 80C Operasi

MOQ:	negotiate
harga:	negotiate
Kemasan Standar:	cardboard
Periode pengiriman:	16
Cara Pembayaran:	L/C TT D/P
Kapasitas pasokan:	10000pcs

Informasi detil

Deskripsi Produk

Informasi detil

Place of Origin

Guangdong,China

Nama merek

TXWEI

Sertifikasi

CE ROHS FCC

Model Number

TXW240112S1

Suhu Penyimpanan:

-30+80℃

Jumlah Piksel:

240*320

Daerah Aktif:

36.72*48.96mm

Tegangan lampu latar:

2,8-3,3V

Melihat arah:

Semua jam

Ukuran Garis Mekanis (W*H*T):

42,92*60,26*2,40mm

Lcm Interface:

Antarmuka SPI/RGB/MCU

Menyoroti:

Layar LCD TFT 2

4 inci

240X320 Pixel TFT LCD Display

Deskripsi Produk

China Factory 2.4 "Inch QVGA Lcd TFT Display 240x320 Layar

2.4" inci QVGA ST7789T3-G4TFT LCD

Tian Xianwei TXW240112S1adalah layar LCD TFT tipe TN 2,4 ′′ dengan resolusi QVGA 240x320 piksel.

Produk:	2.4 inci TFT Screen	Resolusi:	240x320
Layar sentuh:	Tanpa layar sentuh (Optional)	Dimensi kaca penutup:	Untuk Disesuaikan
Arah melihat:	12:00	Pengemudi IC:	ST7789T3-G4
Antarmuka:	Antarmuka SPI/RGB/MCU	Koneksi:	Plugging (bisa disesuaikan)
Nomor Pin:	45 pin	Luminance permukaan:	1500 Cd/m2 ((nits)
Umur LED:	30,000 Jam	Kepatuhan:	CE&FCC & RoHS Selaras

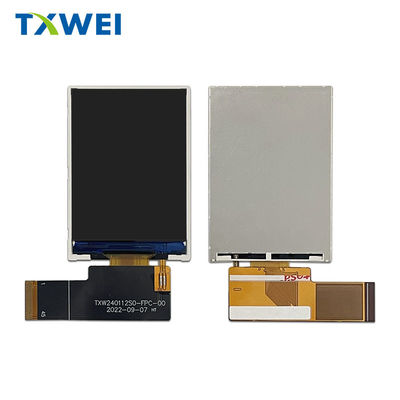

2.4" inci TFT LCD Display Gambar

2.4 inci TFT LCD Display dengan 240x320 Pixels Backlight Tegangan 2.8-3.3V -30 80C Operasi 0

2.4 inci TFT LCD Display dengan 240x320 Pixels Backlight Tegangan 2.8-3.3V -30 80C Operasi 1

Deskripsi fungsi modul

Pin No.	Simbol	Fungsi
1	XR(NC)	NC
2	YD ((NC)	NC
3	XL ((NC)	NC
4	YU(NC)	NC
5 ~ 6	GND	Power Ground
7 ~ 8	VCI	Sumber daya 2.8V
9	IOVCC	Sumber daya listrik 1,65 ~ 3,3V
10	SDO	Serial data output pin.
11 ~ 28	DB17~DB0	MCU paralel antarmuka data bus.
29	DIN ((SDA)	Serial data input/output pin.
30	PCLK	sinyal jam titik untuk operasi antarmuka RGB.
31	DE	Sinyal aktif data untuk operasi antarmuka RGB.
32	HS	Sinyal sinkron garis untuk operasi antarmuka RGB.
33	VS	Frame sinyal sinkron untuk operasi antarmuka RGB.
34	RD	Membaca sinyal strobo.
35	WR ((SPI-RS)	Tulis sinyal stroboscopy.
36	RS	Mencatat sinyal pilihan.
37	CS	Pin sinyal pemilihan chip.
38	Reset	Setel ulang terminal input sinyal.
39 ~ 41	IM0~IM2	Mode antarmuka dipilih
42	NC	NC
43	LEDA	Sumber daya untuk terminal input anode lampu latar.
44	NC	NC
45	LEDK	Sumber daya untuk terminal input katode lampu latar.

Karakteristik Unit Lampu Belakang

Sistem lampu latar adalah jenis pencahayaan tepi dengan 6 LED putih.

Karakteristik	Simbol	Min.	Jenis	Max. Apa yang terjadi?	Satuan	Catatan
Tegangan ke depan	V_F	16.8	...	19.2	V	-
arus ke depan	Aku_F	...	20	-	mA	-
Luminansi (dengan LCD)	Lv		1500	...	cd/m²	-
Waktu hidup LED	N/A	- Aku tidak tahu.	30,000	...	Waktu	Catatan 1

Catatan:

Waktu hidup LED didefinisikan sebagai penurunan kecerahan modul menjadi 50% dari kecerahan asli pada_LWaktu hidup LED dapat dikurangi jika bekerja I_LLebih besar dari 25mA/LED.

2.4 " inci TFT LCD Display Menggambar Produksi nyata Demonstrasi

2.4 inci TFT LCD Display dengan 240x320 Pixels Backlight Tegangan 2.8-3.3V -30 80C Operasi 2

2.4 inci TFT LCD Display dengan 240x320 Pixels Backlight Tegangan 2.8-3.3V -30 80C Operasi 3

Fasilitas Pabrik dan Sertifikat
