128*160 1,8 Inch TFT LCD Display Module ST7735S IC Dengan MCU Interface

Produk

128*160 1,8 Inch TFT LCD Display Module ST7735S IC Dengan MCU Interface

MOQ:	1
Kemasan Standar:	Kardus
Periode pengiriman:	16
Cara Pembayaran:	L/C, D/A, D/P, T/T,
Kapasitas pasokan:	10000 pcs

Informasi detil

Deskripsi Produk

Informasi detil

Tempat asal

Guangdong, Cina

Nama merek

TXWEI

Sertifikasi

ISO9001 IS014001 IATF16949 CE FCC ROHS

Nomor model

TXW180025S0

Area Aktif TFT:

28.032(T) * 35.04(V)mm

Kontrol IC:

ST7735S

Nomor model:

TXW180025S0

kedalaman warna:

16.7M

Ukuran:

1,77 inci

Lcm pin n hitungan:

31pin

Tegangan Masuk:

2.8~3.3V

IC Driver LCM:

ST7735S

Suhu penyimpanan:

-30 ~ +80

Melihat Arah:

80/80/80/80

Suhu Operasional:

-20+70

Ukuran Bentuk Mekanis:

34*43.7*2.43mm

Lcm Interface:

Antarmuka MCU 8/16 Bit

Menyoroti:

128*160 TFT LCD Display Module

1.8 inci TFT LCD Display Module

MCU Interface TFT LCD Display Module

Deskripsi Produk

1.8 inci TFT LCD QVGA128*160 ST7735SIC dengan antarmuka MCU TFT LCD display module

Tianxianwei TXW180025S0 adalah layar LCD TFT tipe TN 1,8 inci dengan resolusi QVGA 128 * 160 piksel.

Detail Produk Cepat:
1Ukuran LCD: 1,8 ′′ TFT
2Resolusi:128*160QVGA
3. sudut pandang: 12:00
4Dimension garis besar:34*43.7*2.43mm
5. LCD Driver IC:ST7735S
6. Tipe antarmuka LCD:MCU 8/16 Bit Interface
7. Suhu: atas -20°C sampai +70°C; Tst -30°C sampai +80°C
8. Panel sentuh: Tanpa layar sentuh (diperbaiki)

Produk:	1.8" TFT LCD	Layar sentuh:	Tanpa layar sentuh (diperbaiki)
Resolusi:	128*160 Titik	Dimensi kaca penutup:	Tanpa (Dipersonalisasi)
Arah melihat:	12:00	Antarmuka:	MCU 8/16 Bit Interface
Nomor Pin:	31 Pin	Koneksi:	Plugging (bisa disesuaikan)
Luminance permukaan:	280 Cd/m2 ((nit)	Umur LED:	30,000 Jam
Pengemudi IC:	ST7735S	Kepatuhan:	CE&FCC & RoHS Selaras

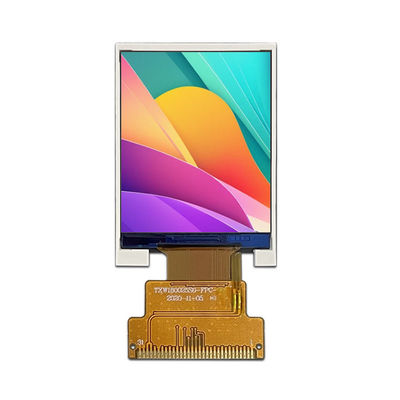

1.8 " TFT LCD Tampilan Gambar Produk Nyata

AbsolutMAksiumRmengangkut

Karakteristik	Simbol	Min.	Max. Apa yang terjadi?	Satuan
Suhu operasi LCM	T_OPR	- 10	+60	°C
Suhu penyimpanan LCM	T_STG	- 20	+70	°C
Kelembaban	RH	-	90	%

TFT DCCkarakteristik

Karakteristik	Simbol	Min.	Seperti itu.	Max. Apa yang terjadi?	Satuan
Tegangan suplai untuk I/O	VDDIO	...	...	...	V
Tegangan pasokan untuk ((DC/DC)	VDD	2.7	2.8	3.3	V
Tegangan pasokan untuk ((DC/DC)	AVDD				V
Tegangan pasokan untuk ((DC/DC)	AVEE				V

LCMDeskripsi Pin

Pin No.	Simbol	LCMFungsi
1	LEDK	Sumber daya untuk terminal input katode lampu latar.
2	LEDA	Sumber daya untuk terminal input anode lampu latar.
3	GND	Gound
4	VDD	Sumber Daya PIN ((2.8-3.3V)
5	AO	Mencatat sinyal pilihan.
6	CS	Chip pilih pin input sinyal
7	Reset	Setel ulang terminal input sinyal.
8	SDA	Pin sinyal input/output
9	SCL	Pin sinyal jam sinkron
10	GND	Gound

RTitik Uji Keandalan

Tidak, tidak.	Titik pengujian	Kondisi pengujian	Catatan
1	Penyimpanan suhu tinggi	+70°C / 96H	1Tes fungsional OK. Segmen yang hilang, pendek, tidak jelas segmen non-tampilan, tampilan tidak normal dan bocor kristal cair tidak diizinkan. 2Tidak rendah. Gelembung suhu, tutup akhir longgar dan jatuh, bingkai pelangi.
2	Penyimpanan dengan suhu rendah	-20°C / 96H
3	High Tempe, beroperasi	+60°C / 96H
4	Low Tempe.	-10°C / 96H
5	Penyimpanan suhu tinggi/kelembaban	50°C x 90%RH /96H
6	Kejut panas dan dingin	Kondisi statis, -20°C ((30 menit) ~60°C (30 menit),50 siklus

Fasilitas Pabrik dan Sertifikat

Layar sentuh berkapasitas proyeksi (PCAP)

Teknologi sentuh Capacitive Projected (PCAP) menawarkan respons cepat dan sensitif dan keandalan tingkat profesional yang dikombinasikan.

teknologi diproyeksikan capacitive touch screen dirancang untuk aplikasi industri, medis, dan otomotif yang ketat.yang merupakan solusi terintegrasi tertanam yang membantu menyederhanakan rantai pasokan dan perakitan.

128*160 1,8 Inch TFT LCD Display Module ST7735S IC Dengan MCU Interface 4

128*160 1,8 Inch TFT LCD Display Module ST7735S IC Dengan MCU Interface 5

128*160 1,8 Inch TFT LCD Display Module ST7735S IC Dengan MCU Interface 6

128*160 1,8 Inch TFT LCD Display Module ST7735S IC Dengan MCU Interface 7

Mengapa Memilih Kami

1. Kami menyediakan LCD Display solusi kustom
Apakah produk Anda memiliki persyaratan aplikasi khusus, spesifikasi listrik, spesifikasi optik, fitur sentuhan, atau dimensi mekanis yang membutuhkan tampilan yang disesuaikan?SAEF dapat memenuhi kebutuhan LCD khusus Anda.

2Solusi total untuk layar sentuh dan tampilan
Apakah Anda khawatir tentang perakitan layar sentuh dan layar tampilan?SAEF dapat menyediakan layar sentuh khusus dan standar termasuk solusi multitouch resistif dan kapasitif termasuk layanan perekat udara dan optik..
3Komitmen terhadap kualitas yang dapat diandalkan
SAEF adalah Kualifikasi oleh ISO9001: 2015 dan ISO14000, memenuhi RoHS, REACH dan peraturan lingkungan lainnya di pasar global.pengujian keandalan dan penuaan.
4. Pasokan jangka panjang
Dalam keadaan normal, produk yang kami rekomendasikan dapat disediakan selama lebih dari 5 tahun.kami akan membuat rencana alternatif sebelumnya untuk memastikan kebutuhan pasokan jangka panjang Anda.
