7.02 inci TFT LCD Display HX8279 1200 * 1920 Titik 40 Pin Antarmuka MIPI

Produk

7.02 inci TFT LCD Display HX8279 1200 * 1920 Titik 40 Pin Antarmuka MIPI

MOQ:	negotiate
harga:	negotiate
Kemasan Standar:	cardboard
Periode pengiriman:	16
Cara Pembayaran:	L/C TT D/P
Kapasitas pasokan:	10000pcs

Informasi detil

Deskripsi Produk

Informasi detil

Place of Origin

Guangdong,China

Nama merek

TXWEI

Sertifikasi

CE ROHS FCC

Model Number

TXW702002B0

Daerah Aktif:

94,5(T) * 151,2(V)

Arus Lampu Latar:

Tegangan 180-300mA

Ukuran Garis Mekanis (W*H*T):

Ukuran 105,18×163,34×3,65

Ukuran:

Lcm pin n hitungan:

40PIN

Suhu Penyimpanan:

-30+80

Suhu Operasional:

-20+70

Menyoroti:

Drone remote control display panel

7 inci panel tampilan

Deskripsi Produk

7.02" TFT1200*1920Titik dengan pengenalan produk RTP

TXW702002B0 adalah layar LCD TFT full-color berukuran 7,02 inci rasio 16:10 dengan resolusi hingga 1200 * 1920 dan tampilan IPS full-definition dengan efek tampilan kecerahan tinggi.TFT display ini mendukung antarmuka MIPIDengan bantuan permukaan tampilan anti glare, layar tidak memantulkan cahaya dan mempertahankan kualitas gambar yang lebih baik.

Rasio kontras dari modul ini adalah 500: 1 (nilai khas), dan kecerahan adalah 1500-2000 nits (nilai khas).dan modul beroperasi dalam kisaran suhu -20 sampai +70 °C, dengan suhu penyimpanan antara -30 hingga +80 °C.

Produk ini banyak digunakan di bidang seperti layar panel remote control drone, peralatan fotografi, peralatan tampilan militer, keamanan industri, peralatan medis, PDA genggam, dll.

Fitur

Nama produk:	7.02 inci TFT LCD Display
Nomor model:	TXW702002B0
Ukuran:	7.0 inci
Jumlah piksel:	1200*3RGB ((H) X1920 ((V)
Lumen derajat:	1500-2000cd/m2
Suhu operasi:	-20°C sampai +70°C
Suhu penyimpanan:	-30°C sampai +80°C
Ukuran Bentuk Mekanis (WHT):	105.18×163.34×3.65 mm
Antarmuka LCM:	Antarmuka MIPI
Lampu latar:	180-300mA
LCM Pin n Count:	40 Pin

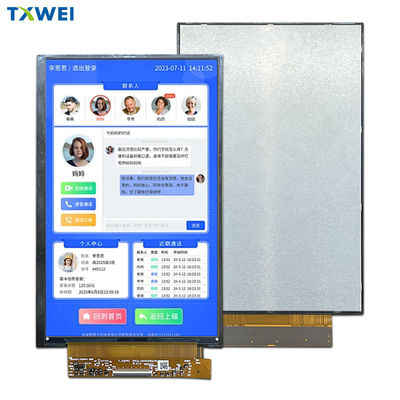

7.02" TFT1200*1920Titik dengan RTP Gambar Produk

7.02 inci TFT LCD Display HX8279 1200 * 1920 Titik 40 Pin Antarmuka MIPI 0

7.02 inci TFT LCD Display HX8279 1200 * 1920 Titik 40 Pin Antarmuka MIPI 1

Deskripsi fungsi modul

Pin No.	Simbol	Fungsi
1	NC	Tidak ada koneksi.
2	IOVCC 1,8V	Sumber daya untuk I/O.
3	IOVCC 1,8V	Sumber daya untuk I/O.
4	GND	Power Ground
5	RST	Setel ulang pin input sinyal.
6	NC	Tidak ada koneksi.
7	GND	Power Ground
8	MIPI_0N	Pin input/output sinyal diferensial antarmuka data kecepatan tinggi
9	MIPI_0P	Pin input/output sinyal diferensial antarmuka data kecepatan tinggi
10	GND	Power Ground
11	MIPI_1N	Pin input/output sinyal diferensial antarmuka data kecepatan tinggi
12	MIPI_1P	Pin input/output sinyal diferensial antarmuka data kecepatan tinggi
13	GND	Power Ground
14	CLKN	Input sinyal diferensial jam antarmuka kecepatan tinggi/outputPin
15	CLKP	Input sinyal diferensial jam antarmuka kecepatan tinggi/outputPin
16	GND	Power Ground
17	MIPI_2N	Pin input/output sinyal diferensial antarmuka data kecepatan tinggi
18	MIPI_2P	Pin input/output sinyal diferensial antarmuka data kecepatan tinggi
19	GND	Power Ground
20	MIPI_3N	Pin input/output sinyal diferensial antarmuka data kecepatan tinggi
21	MIPI_3P	Pin input/output sinyal diferensial antarmuka data kecepatan tinggi
22	GND	Power Ground
23	NC	Tidak ada koneksi.
24	NC	Tidak ada koneksi.
25	GND	Power Ground
26	NC/TE	Tidak ada koneksi.
27	PWMO	PWM (Pulse Width Modulation) Sinyal LED Driving.
28	NC/BIST	Tidak ada koneksi.
29	NC	Tidak ada koneksi.
30	GND	Power Ground
31	LEDK	Sumber daya untuk terminal input katode lampu latar.
32	LEDK	Sumber daya untuk terminal input katode lampu latar.

33	NC	Tidak ada koneksi.
34	VSN	Tegangan input eksternal ((-4,5V ~ -6V)
35	VSN	Tegangan input eksternal ((-4,5V ~ -6V)
36	NC	Tidak ada koneksi.
37	VSP	Tegangan input eksternal ((4,5V ~ 6V)
38	VSP	Tegangan input eksternal ((4,5V ~ 6V)
39	LEDA	Sumber Daya untuk LED Backlight Anode Input.
40	LEDA	Sumber Daya untuk LED Backlight Anode Input.

AbsolutMAksiumRmengangkut

Karakteristik	Simbol	Min.	Max. Apa yang terjadi?	Satuan
Suhu operasi LCM	T_OPR	- 20	+70	°C
Suhu penyimpanan LCM	T_STG	- 30	+80	°C
Kelembaban	RH	...	90	%

TFT DCCkarakteristik

Karakteristik	Simbol	Min.	Seperti itu.	Max. Apa yang terjadi?	Satuan
Tegangan suplai untuk I/O	VDDIO	1.7	1.8	2.0	V
Tegangan Supply untuk VSP	VSP	4.5	5.5	6	V
Tegangan Pasokan untuk VSN	VSN	- 6	- Lima.5	- Empat.5	V

Karakteristik Unit Lampu Belakang

Sistem lampu latar adalah jenis pencahayaan tepi dengan 48 LED putih.

ditunjukkan dalam tabel berikut.

Karakteristik	Simbol	Min.	Jenis	Max. Apa yang terjadi?	Satuan	Catatan
Tegangan ke depan	V_F	21.6	...	25.6	V	...
arus ke depan	Aku_F	180	240	300	mA	...
Luminansi (dengan LCD)	Lv	1000	1300	1500	cd/m²	...
Waktu hidup LED	N/A	...	20,000	...	Waktu	Catatan 1

Catatan:

Waktu hidup LED didefinisikan sebagai penurunan kecerahan modul menjadi 50% dari kecerahan asli pada_L= 40mA/LED. Waktu hidup LED dapat dikurangi jika_LLebih besar dari 45mA/LED.

Spesifikasi optik

7.02 inci TFT LCD Display HX8279 1200 * 1920 Titik 40 Pin Antarmuka MIPI 2

RTitik Uji Keandalan

Tidak, tidak.	Titik pengujian	Kondisi pengujian	Catatan
1	Penyimpanan suhu tinggi	+80°C / 96H	1Tes fungsional OK. Segmen yang hilang, pendek, tidak jelas segmen non-tampilan, tampilan tidak normal dan bocor kristal cair tidak diizinkan. 2Tidak rendah. Gelembung suhu, tutup akhir longgar dan jatuh, bingkai pelangi.
2	Penyimpanan dengan suhu rendah	-30°C / 96H
3	High Tempe, beroperasi	+70°C / 96H
4	Low Tempe.	-20°C / 96H
5	Penyimpanan suhu tinggi/kelembaban	60°C x 90%RH /96H
6	Kejut panas dan dingin	Keadaan statis, -20°C ((30 menit) ~70°C (30 menit),10 siklus

7.02" TFT 800x480 titik dengan RTP Product Image
