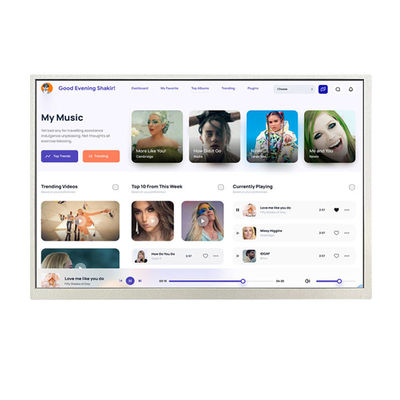

8 Bit LVDS Industrial TFT Display 10,1 Inch EK79202 1280x800 Pixel 40 Pin

MOQ: negotiate
harga: negotiate
Kemasan Standar: cardboard
Periode pengiriman: 16
Cara Pembayaran: L/C TT D/P
Kapasitas pasokan: 10000pcs
Informasi detil
Deskripsi Produk
Informasi detil
Place of Origin
Guangdong,China
Nama merek
TXWEI
Sertifikasi
CE ROHS FCC
Model Number
TXW100048N3
Jumlah Piksel:
1280*3RGB(T)X800(V)
Suhu Penyimpanan:
-20+70
Ukuran Garis Mekanis (W*H*T):
229.1*148.9*4.4
Lcm Interface:
Antarmuka LVDS 8 BIT
IC Driver LCM:
EK79202
Arus Lampu Latar:
240mA
Daerah Aktif:
216,96(T) * 135,6(V)
LED lampu latar belakang:
48 buah
Menyoroti:

1000cd/M2 LCD Display Module

,

Modul tampilan LCD 1280*800

,

10.1 inci modul tampilan LCD

Deskripsi Produk

Tampilan TFT Kelas Industri 10,1 Inci LVDS 1280x800 Pixel 40 Pin Pambuka Produk

Tianxianwei TXW100048N3 industri TFT display adalah 10,1 inci IPS layar tampilan penuh dengan resolusi 1280x800 piksel..Tegangan kerja layar LCD PCAP TFT dengan kecerahan tinggi TXW100048N3 adalah 21,6-25,6V.TXW100048N3 dapat disesuaikan dengan layar sentuh. Kecerahan modul TFT TXW100048N3 adalah 1000cd / m 2.Silakan hubungi kami untuk dukungan teknis lebih lanjut.
TFT LCD display TXW100048N3 banyak digunakan dalam panel kontrol perangkat, produk pembayaran seluler, produk kontrol akses keamanan, instrumen dan meter, peralatan medis, rumah pintar,Internet of Things, peralatan rumah tangga dan bidang lainnya.

Produk: 10.1 Inch Industrial TFT Display
Resolusi: 1280 RGB X 800
Antarmuka: 8 Bits-LVDS Interface
Arah melihat: IPS, semua sudut pandang (85/85/85/85)
Nomor Pin: 40 pin
Luminance permukaan: 1000 Cd/m2 ((nits)
Outline Dim.:

229.1*148.9*4.4(mm)
Area Aktif:

216.96 ((H) * 135.6 ((V)(mm)
Layar sentuh: RTP dan CTP Opsional
Tampilan warna: 16.7 M

LCM Driver IC:

EK79202

Lcm pin n menghitung:

40 pin
Operasi Temp.: -20°C sampai +70°C
Temp penyimpanan: -30°C sampai +80°C
Sertifikat ISO9001:2015 / ISO1400:2015
Kepatuhan: CE & FCC & RoHS Selaras





Tampilan TFT Kelas Industri 10,1 Inci LVDS 1280x800 Pixel 40 Pin Gambar Produk

8 Bit LVDS Industrial TFT Display 10,1 Inch EK79202 1280x800 Pixel 40 Pin 08 Bit LVDS Industrial TFT Display 10,1 Inch EK79202 1280x800 Pixel 40 Pin 1



LCM Pdalam Deskripsi:



Pin No. Simbol Deskripsi
1 NC NC
2 VDD Tegangan daya untuk sirkuit digital.
3 VDD Tegangan daya untuk sirkuit digital.
4 NC NC
5 NC NC
6 NC NC
7 GND Tanah
8 RXIN0- Input data diferensial LVDS negatif
9 RXIN0+ Input data diferensial LVDS positif
10 GND Tanah
11 RXIN1- Input data diferensial LVDS negatif
12 RXIN1+ Input data diferensial LVDS positif
13 GND Tanah
14 RXIN2- Input data diferensial LVDS negatif
15 RXIN2+ Input data diferensial LVDS positif
16 GND Tanah
17 RXCLKIN- Input jam diferensial LVDS negatif
18 RXCLKIN+ Input Jam Diferensial LVDS Positif
19 GND Tanah
20 RXIN3- Input data diferensial LVDS negatif
21 RXIN3+ Input data diferensial LVDS positif
22 GND Tanah
23 NC NC
24 NC NC
25 GND Tanah
26 NC NC
27 NC NC
28 NC NC
29 AVDD Daya untuk sirkuit analog
30 GND Tanah
31 LEDK Sumber daya untuk terminal input katode lampu latar.
32 LEDK Sumber daya untuk terminal input katode lampu latar.
33 NC NC
34 NC NC
35 VGL Gate OFF Voltage
36 NC NC
37 NC NC
38 VGH Gerbang ON Tegangan
39 LEDA Sumber Daya untuk LED Backlight Anode Input.
40 LEDA Sumber Daya untuk LED Backlight Anode Input.





AbsoluteMAksiumRmengangkut



Karakteristik Simbol Min. Max. Apa yang terjadi? Satuan
Suhu operasi LCM TOPR - 30 +70 °C
Suhu penyimpanan LCM TSTG - 30 +80 °C
Kelembaban RH ... 90 %



TFT DCCkarakteristik

8 Bit LVDS Industrial TFT Display 10,1 Inch EK79202 1280x800 Pixel 40 Pin 2

Catatan 1: Pastikan untuk menerapkan VDD dan VeL ke LCD pertama, dan kemudian menerapkan VeN.

Catatan 2: Pengaturan VDD harus sesuai dengan tegangan output sinyal (lihat Catatan 3) dari papan sistem pelanggan.



Karakteristik Unit Lampu Belakang

Sistem lampu latar adalah jenis pencahayaan tepi dengan 48 LED putih.

ditunjukkan dalam tabel berikut.

Karakteristik Simbol Min. Jenis Max. Apa yang terjadi? Satuan Catatan
Tegangan ke depan VF 21.6 ... 25.6 V ...
arus ke depan AkuF ... 240 ... mA ...
Luminansi (dengan LCD) Lv ... 1000 ... cd/m2 ...
Waktu hidup LED N/A ... 20,000 ... Waktu Catatan 1



Catatan:

Waktu hidup LED didefinisikan sebagai penurunan kecerahan modul menjadi 50% dari kecerahan asli padaL= 40mA/LED. Waktu hidup LED dapat dikurangi jikaLLebih besar dari 40mA/LED.



Karakteristik optik

8 Bit LVDS Industrial TFT Display 10,1 Inch EK79202 1280x800 Pixel 40 Pin 3

Kondisi pengujian:
1. VDD = 2.5V, suhu lingkungan adalah 25 ° C.2Sistem uji merujuk pada catatan 2.3Spesifikasi optik diukur berdasarkan innolux LCM

RTitik Uji Keandalan
Tidak, tidak. Titik pengujian Kondisi pengujian Catatan
1 Penyimpanan suhu tinggi +80°C / 96H

1Tes fungsional OK.

Segmen yang hilang, pendek, tidak jelas segmen non-tampilan, tampilan tidak normal dan bocor kristal cair tidak diizinkan.

2Tidak rendah.

Gelembung suhu, tutup akhir longgar dan jatuh, bingkai pelangi.




2 Penyimpanan dengan suhu rendah -30°C / 96H
3 High Tempe, beroperasi +70°C / 96H
4 Low Tempe. -30°C / 96H
5 Penyimpanan suhu tinggi/kelembaban 50°C x 90%RH /96H
6 Kejut panas dan dingin Kondisi statis, -20°C ((30 menit) ~60°C (30 menit), 10 siklus





Aku tidak tahu.Tampilan TFT Kelas Industri 10,1 Inci LVDS 1280x800 Pixel 40 Pin Produk Ipenyamun



8 Bit LVDS Industrial TFT Display 10,1 Inch EK79202 1280x800 Pixel 40 Pin 4







8 Bit LVDS Industrial TFT Display 10,1 Inch EK79202 1280x800 Pixel 40 Pin 5

Layar sentuh berkapasitas proyeksi (PCAP)

Teknologi sentuh Capacitive Projected (PCAP) menawarkan respon cepat dan sensitif dan keandalan tingkat profesional yang dikombinasikan.Layar sentuh kapasitif yang diproyeksikan dari Saef Technology dirancang untuk industri ketatKita juga dapat menggabungkan layar sentuh PCAP dengan layar kristal cair (LCD),yang merupakan solusi terintegrasi tertanam yang membantu menyederhanakan rantai pasokan dan perakitan.

8 Bit LVDS Industrial TFT Display 10,1 Inch EK79202 1280x800 Pixel 40 Pin 68 Bit LVDS Industrial TFT Display 10,1 Inch EK79202 1280x800 Pixel 40 Pin 7

Tutup Kaca:
1Bentuk: Ukuran, bentuk, perawatan tepi, lubang dan potongan khusus
2. Warna: Percetakan sutra, Logo
3Bahan kaca: Gorilla Glass, Tempered Glass, PMMA
4Perawatan: Cermin, AG, AR, AF

Sensor:
1Bahan sensor: Kaca, Film, Film+Film
2FPC: Desain bentuk opsional
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix dan sebagainya
4. Antarmuka: I2C, USB, RS232



8 Bit LVDS Industrial TFT Display 10,1 Inch EK79202 1280x800 Pixel 40 Pin 8



8 Bit LVDS Industrial TFT Display 10,1 Inch EK79202 1280x800 Pixel 40 Pin 9







Kata kunci pencarian: layar TFT industri 10,1 inci, PCAP TFT LCD 10,1 inci, PCAP TFT LCD 10,1 inci, tft 10,1 ", 10,1 inci tft lcd, 10,1" tft lcd, 10,1 inci tft lcd, tft lcd 10.1, 10,1 inci layar tft, 10,1 inci layar tft, 10,1 inci layar tft, 10,1 inci layar tft, 10,1 inci layar tft, 10,1 inci layar tft, 10,1 inci layar tft, 10,1 inci layar tft, 10,1 inci layar tft, 10,1 inci layar tft,TFT layar 10.1", 10,1 inci layar LCD, 1280x800 TFT, 10,1 inci 1280x800, 10,1 inci LVDS
