7 inci 800*1280 LVDS TFT LCD dengan CTP, PCAP Touch Screen 7 inci IPS

Produk

7 inci 800*1280 LVDS TFT LCD dengan CTP, PCAP Touch Screen 7 inci IPS

MOQ:	negotiate
harga:	negotiate
Kemasan Standar:	cardboard
Periode pengiriman:	16
Cara Pembayaran:	L/C TT D/P
Kapasitas pasokan:	10000pcs

Informasi detil

Deskripsi Produk

Informasi detil

Place of Origin

Guangdong,China

Nama merek

TXWEI

Sertifikasi

CE ROHS FCC

Model Number

TXW700107S0-MT

Jumlah Piksel:

800*3RGB ((H) X1280 ((V)

Pitch Piksel (L*T):

0,11775(T) *0,11775(V)

Suhu Penyimpanan:

-30+80

Derajat lumen:

350-500cd/m2

Daerah Aktif:

94,2(T) * 150,72(V)

Lcm Interface:

antarmuka LVDS

Ukuran:

Menyoroti:

Capacitive Touch 7 Inch LCD Modul

TFT LCD High-definition Display Module

LVDS layar sentuh kapasitif

Deskripsi Produk

7 "inci800*1280LVDS TFT LCD dengan CTP, PCAP Touch Screen 7 inci IPS Pambuka Produk

Detail Produk Cepat:

1. Ukuran LCD: 7 ′′ inci TFT
2Resolusi:800*1280
3. Sudut pandang: Bebas
4Dimension garis besar:104.5 ((W) *171.5 ((H) *4.43 ((T)mm
5. Tipe antarmuka LCM: LVDS

6. Tipe antarmuka CTP: I2C
7. Suhu: atas -20°C sampai +70°C; Tst -30°C sampai +80°C
8. Panel sentuh: Capacitive layar sentuh ((CTP)

Tianxianwei TXW700107S0-MT adalah layar IPS full view TFT LCD 7 inci dengan resolusi 800 * 1280 piksel.

Dimensi eksternal modul LCD adalah 104,5 (W) * 171,5 (H) * 4,43 (T) mm, dan ukuran AA adalah 94,2 (H) * 150,72 (V) mm. LCD TFT 7 inci ini dilengkapi dengan PCAP (capacitive touch screen).TXW700107S0-MT antarmuka dengan antarmuka LVDS, 40 pin. Antarmuka CTP adalah I2C. TXW700107S0-MT memiliki kecerahan permukaan 350-500cd / m 2 (nits), dan modul tampilan LCD dapat beroperasi pada suhu mulai dari -20 ° C hingga +70 ° C.

Modul tampilan LCD TFT 7 inci ini banyak digunakan di bidang seperti kontrol akses keamanan, pendidikan anak-anak, pembayaran seluler, kontrol industri, instrumentasi, peralatan medis, rumah pintar,Internet of Things, dan peralatan rumah tangga.

Kata kunci:	TFT 7 inci	Layar sentuh:	CTP ((Layar sentuh kapasitas)
Resolusi:	1024x600 Titik	Dimensi kaca penutup:	Dapat Disesuaikan
Antarmuka LCM:	LVDS	Luminance permukaan:	350-500 Cd/m2
Umur LED:	30,000 Jam	Pin:	40 pin
Arah melihat:	Semua sudut pandang ((85/85/85/85)	CTP Interface:	I2C
Operasi Temp.:	20°C sampai +70°C	Kepatuhan:	CE&FCC & RoHS Selaras

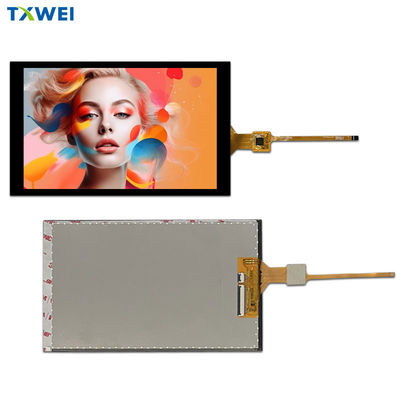

7 "inci800*1280LVDS TFT LCD dengan CTP, PCAP Touch Screen 7 inci IPS Gambar Produk

7 inci 800*1280 LVDS TFT LCD dengan CTP, PCAP Touch Screen 7 inci IPS 0

AbsolutMAksiumRmengangkut

Karakteristik	Simbol	Min.	Max. Apa yang terjadi?	Satuan
Suhu operasi LCM	T_OPR	- 20	+70	°C
Suhu penyimpanan LCM	T_STG	- 30	+80	°C
TP Suhu Operasi & Kelembaban (20% ~ 90%RH)	T_OPR	- 20	+70	°C
TP SStemperature Storage & Humidity (20% ~ 90%RH)	T_STG	- 30	+80	°C
Kelembaban	RH	...	90	%

Karakteristik Unit Lampu Belakang

Sistem pencahayaan belakang adalah tipe pencahayaan tepi dengan 20 LED putih.

Karakteristik	Simbol	Min.	Jenis	Max. Apa yang terjadi?	Satuan	Catatan
Tegangan ke depan	V_F	14	...	16	V	...
arus ke depan	Aku_F	...	80	...	mA	...
Luminansi (dengan LCD + CTP)	Lv	...	450	...	cd/m²	...
Waktu hidup LED	N/A	...	30,000	...	Waktu	Catatan 1

Catatan:

Waktu hidup LED didefinisikan sebagai penurunan kecerahan modul menjadi 50% dari kecerahan asli pada_LWaktu hidup LED dapat dikurangi jika bekerja I_LLebih besar dari 25mA/LED.

Deskripsi fungsi modul

Pin No.	Simbol	LCMFungsi
1	LED+	Sumber daya untuk terminal input anode lampu latar.
2	LED+	Sumber daya untuk terminal input anode lampu latar.
3	NC	Tidak ada koneksi.
4	NC	Tidak ada koneksi.
5	LED-	Sumber daya untuk terminal input katode lampu latar.
6	LED-	Sumber daya untuk terminal input katode lampu latar.
7	NC	Tidak ada koneksi.
8	GND	Power Ground
9	VGL ((NC)	Tidak ada koneksi.
10	NC	Tidak ada koneksi.
11	NC	Tidak ada koneksi.
12	VGH ((NC)	Tidak ada koneksi.
13	GND	Power Ground
14	AVDD ((NC)	Tidak ada koneksi.
15	GND	Power Ground
16	SELB ((NC)	Tidak ada koneksi.
17	GND	Power Ground
18	LVDS_D3P	Data diferensial LVDS positif3input
19	LVDS_D3N	Data diferensial LVDS negatif3input
20	GND	Power Ground
21	LVDS_D2P	Data diferensial LVDS positif2input
22	LVDS_D2N	Data diferensial LVDS negatif2input
23	GND	Power Ground
24	LVDS_D1P	Data diferensial LVDS positif1input
25	LVDS_D1N	Data diferensial LVDS negatif1input
26	GND	Power Ground
27	LVDS_D0P	Positif data diferensial LVDS0 input
28	LVDS_D0N	Data input diferensial LVDS negatif0
29	GND	Power Ground
30	LVDS_CLKP	Input jam diferensial LVDS positif
31	LVDS_CLKN	Input jam diferensial LVDS negatif
32	GND	Power Ground
33	STBYB	Standby mode, biasanya ditarik tinggi.
34	LR(NC)	Tidak ada koneksi.
35	UPDN ((NC)	Tidak ada koneksi.
36	RESET3.3V	Setel ulang pin input sinyal.
37	NC	Tidak ada koneksi.
38	VDD3.3V	Sumber Daya untuk LCD.
39	VDD3.3V	Sumber Daya untuk LCD.
40	VCOM ((NC)	Tidak ada koneksi.

CTPPINDeskripsi:

Pin No.	Simbol	CTPFungsi
1	CTP_RST	Reset panel sentuh3.3V
2	CTP_VCC	Panel sentuh Pberkerudungpasokan3.3V
3	GND	POwer Ground (Tanah)
4	CTP_INT	Sinyal gangguan3.3V
5	CTP_SDA	Data I2C panel sentuh3.3V
6	CTP_SCL	Jam panel sentuh I2C3.3V

RTitik Uji Keandalan

Tidak, tidak.	Titik pengujian	Kondisi pengujian	Catatan
1	Penyimpanan suhu tinggi	+80°C / 96H	1Tes fungsional OK. Segmen yang hilang, pendek, tidak jelas segmen non-tampilan, tampilan tidak normal dan bocor kristal cair tidak diizinkan. 2Tidak rendah. Gelembung suhu, tutup akhir longgar dan jatuh, bingkai pelangi.
2	Penyimpanan dengan suhu rendah	-30°C / 96H
3	High Tempe, beroperasi	+70°C / 96H
4	Low Tempe.	-20°C / 96H
5	Penyimpanan suhu tinggi/kelembaban	60°C x 90%RH /96H
6	Kejut panas dan dingin	Keadaan statis, -20°C ((30 menit) ~70°C (30 menit),10 siklus

7 "inci800*1280LVDS TFT LCD dengan CTP, PCAP Touch Screen 7 inci Gambar Produk IPS

Fasilitas dan Sertifikat

Apa itu LVDS

LVDS (Low Voltage Differential Signaling): Ini adalah antarmuka teknologi sinyal diferensial tegangan rendah. It is a digital video signal transmission method developed by NS Corporation (National Semiconductor Corporation) in the United States to overcome the shortcomings of high power consumption and EMI electromagnetic interference when transmitting broadband and high bit rate data in TTL level.

Dalam beberapa tahun terakhir, dengan pesatnya perkembangan industri elektronik, peralatan tampilan cerdas juga telah membuat prestasi cemerlang, dan tampilan definisi tinggi telah disukai oleh konsumen.Saat ini, antarmuka protokol tampilan definisi tinggi termasuk RGB, LVDS, MIPI, eDP, HDMI, miniLVDS, V-by-One, dll

Kata kunci pencarian: tft 7", 7" tft lcd, 7" tft lcd, LVDS 7 inci tft lcd, tft lcd 7, 7 tft display LVDS, 7" tft display, 7 inci tft display, tft display 7 inci LVDS, tft display 7", 7 inci tft lcd display,7 inci sentuhan TFT, 7 "tft touch lcd display, TFT 7" dengan CTP, 7" CTP touch TFT, 7" TFT CTP touch lcd.
