10.1 inci TFT Industrial Display 350 Nits LVDS 8 BIT Antarmuka 1280*800 Pixel

Produk

10.1 inci TFT Industrial Display 350 Nits LVDS 8 BIT Antarmuka 1280*800 Pixel

MOQ:	negotiate
harga:	negotiate
Kemasan Standar:	cardboard
Periode pengiriman:	16
Cara Pembayaran:	L/C TT D/P
Kapasitas pasokan:	10000pcs

Informasi detil

Deskripsi Produk

Informasi detil

Place of Origin

Guangdong,China

Nama merek

TXWEI

Sertifikasi

CE ROHS FCC

Model Number

TXW100048N2

Daerah Aktif:

216,96(T) * 135,6(V)

Ukuran:

Tegangan:

8,8-10,8V

Suhu Penyimpanan:

-20+70

Arus Lampu Latar:

120mA

Pitch Piksel (L*T):

0.0565*0.1695

Jumlah Piksel:

1280*3RGB(T)X800(V)

Menyoroti:

1280x800 TFT LCD Display Panel

10.1 inci TFT LCD Display Panel

TFT LCD Display Panel OEM

Deskripsi Produk

**10.1 Inch Industrial TFT Display 350 Nits LVDS 1280*800 Pixel Pambuka Produk**

TXW100048N2 adalah tampilan LCD TFT berwarna penuh rasio 10,1 inci 16:10 dengan resolusi 1280 * 800, tampilan IPS penuh dengan resolusi tinggi,kisaran suhu yang luas dari -20+70 suhu kerja, tampilan kecerahan tinggi 350cd/m2

Produk ini banyak digunakan di bidang seperti panel kontrol perangkat, produk pembayaran seluler, produk kontrol akses keamanan, instrumen dan meter, peralatan medis, rumah pintar,Internet of Things, dan peralatan rumah tangga.

Produk:	10.1 Inch Industrial TFT Display
Resolusi:	1280*800
Luminance permukaan:	350cd/m2 ((nits)
Antarmuka:	LVDS 8 BIT Interface
Nomor Pin:	40 pin
Arah melihat:	IPS, semua sudut pandang (85/85/85/85)
Outline Dim.:	229.46149.12.6(mm)
Area Aktif:	216.96 ((H) * 135.6 ((V)(mm)
Perawatan permukaan:	Lapisan keras ((3H)
Haze:	25%
Layar sentuh:	Dengan CTP Opsional
Tampilan warna:	16.7 M
Operasi Temp.:	-20°C sampai +70°C
Temp penyimpanan:	-30°C sampai +80°C
LED lampu latar belakang:	39 pcs
Waktu Hidup LED:	30,000 Jam
Sertifikat	ISO9001:2015 / ISO1400:2015
Kepatuhan:	CE&FCC & RoHS Selaras

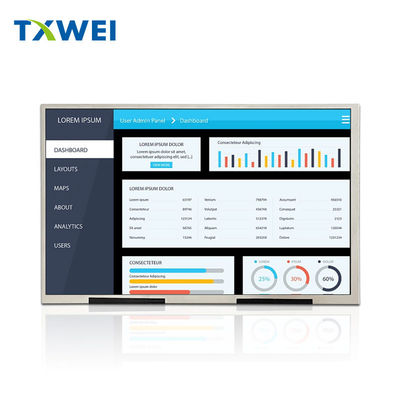

Gambar Produk

10.1 inci TFT Industrial Display 350 Nits LVDS 8 BIT Antarmuka 1280*800 Pixel 0

10.1 inci TFT Industrial Display 350 Nits LVDS 8 BIT Antarmuka 1280*800 Pixel 1

LCM Pdalam Deskripsi:

Pin No.	Simbol	Deskripsi
1	NC	NC
2	VDD	Tegangan daya untuk sirkuit digital.
3	VDD	Tegangan daya untuk sirkuit digital.
4	NC	NC
5	NC	NC
6	NC	NC
7	GND	Tanah
8	RXIN0-	Input data diferensial LVDS negatif
9	RXIN0+	Input data diferensial LVDS positif
10	GND	Tanah
11	RXIN1-	Input data diferensial LVDS negatif
12	RXIN1+	Input data diferensial LVDS positif
13	GND	Tanah
14	RXIN2-	Input data diferensial LVDS negatif
15	RXIN2+	Input data diferensial LVDS positif
16	GND	Tanah
17	RXCLKIN-	Input jam diferensial LVDS negatif
18	RXCLKIN+	Input Jam Diferensial LVDS Positif
19	GND	Tanah
20	RXIN3-	Input data diferensial LVDS negatif
21	RXIN3+	Input data diferensial LVDS positif
22	GND	Tanah
23	NC	NC
24	NC	NC
25	GND	Tanah
26	NC	NC
27	NC	NC
28	NC	NC
29	AVDD	Daya untuk sirkuit analog
30	GND	Tanah
31	LEDK	Sumber daya untuk terminal input katode lampu latar.
32	LEDK	Sumber daya untuk terminal input katode lampu latar.
33	NC	NC
34	NC	NC
35	VGL	Gate OFF Voltage
36	NC	NC
37	NC	NC
38	VGH	Gerbang ON Tegangan
39	LEDA	Sumber Daya untuk LED Backlight Anode Input.
40	LEDA	Sumber Daya untuk LED Backlight Anode Input.

Karakteristik Unit Lampu Belakang

Sistem lampu latar adalah jenis pencahayaan tepi dengan 42 LED putih.

ditunjukkan dalam tabel berikut.

Karakteristik	Simbol	Min.	Jenis	Max. Apa yang terjadi?	Satuan	Catatan
Tegangan ke depan	V_F	8.4	...	10.5	V	...
arus ke depan	Aku_F	...	280	...	mA	...
Luminansi (dengan LCD)	Lv	...	400	...	cd/m²	...
Waktu hidup LED	N/A	...	30,000	...	Waktu	Catatan 1

Catatan:

Waktu hidup LED didefinisikan sebagai penurunan kecerahan modul menjadi 50% dari kecerahan asli pada_LWaktu hidup LED dapat dikurangi jika bekerja I_LLebih besar dari 25mA/LED.
Karakteristik optik

10.1 inci TFT Industrial Display 350 Nits LVDS 8 BIT Antarmuka 1280*800 Pixel 2

Kondisi pengujian:

1.VDD=2.5V, suhu sekitar 25°C.2Sistem uji merujuk pada catatan 2.3Spesifikasi optik diukur berdasarkan Innolux LCM

RTitik Uji Keandalan

Tidak, tidak.	Titik pengujian	Kondisi pengujian	Catatan
1	Penyimpanan suhu tinggi	+80°C / 96H	1Tes fungsional OK. Segmen yang hilang, pendek, tidak jelas segmen non-tampilan, tampilan tidak normal dan bocor kristal cair tidak diizinkan. 2Tidak rendah. Gelembung suhu, tutup akhir longgar dan jatuh, bingkai pelangi.
2	Penyimpanan dengan suhu rendah	-30°C / 96H
3	High Tempe, beroperasi	+70°C / 96H
4	Low Tempe.	-20°C / 96H
5	Penyimpanan suhu tinggi/kelembaban	50°C x 90%RH /96H
6	Kejut panas dan dingin	Kondisi statis, -20°C ((30 menit) ~60°C (30 menit), 10 siklus

Produk Ipenyamun

10.1 inci TFT Industrial Display 350 Nits LVDS 8 BIT Antarmuka 1280*800 Pixel 4

Fasilitas Pabrik dan Sertifikat

Layar sentuh berkapasitas proyeksi (PCAP)

Teknologi sentuh PCAP memberikan respon cepat dan sensitif, serta keandalan tingkat profesional.dan aplikasi otomotifKita juga dapat menggabungkan layar sentuh PCAP dengan tampilan kristal cair (LCD), yang merupakan solusi tertanam yang terintegrasi yang membantu menyederhanakan rantai pasokan dan perakitan.

10.1 inci TFT Industrial Display 350 Nits LVDS 8 BIT Antarmuka 1280*800 Pixel 6

10.1 inci TFT Industrial Display 350 Nits LVDS 8 BIT Antarmuka 1280*800 Pixel 7

Tutup Kaca:
1Bentuk: Ukuran, bentuk, perawatan tepi, lubang dan potongan khusus
2. Warna: Percetakan sutra, Logo
3Bahan kaca: Gorilla Glass, Tempered Glass, PMMA
4Perawatan: Cermin, AG, AR, AF

Sensor:
1Bahan sensor: Kaca, Film, Film+Film
2FPC: Desain bentuk opsional
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix dan sebagainya
4. Antarmuka: I2C, USB, RS232

10.1 inci TFT Industrial Display 350 Nits LVDS 8 BIT Antarmuka 1280*800 Pixel 8

10.1 inci TFT Industrial Display 350 Nits LVDS 8 BIT Antarmuka 1280*800 Pixel 9

Mengapa Memilih Kami

1. Kami menyediakan LCD Display solusi kustom
Apakah produk Anda memiliki persyaratan aplikasi khusus, spesifikasi listrik, spesifikasi optik, fitur sentuhan, atau dimensi mekanis yang membutuhkan tampilan yang disesuaikan?Tianxianweidapat memenuhi kebutuhan LCD khusus Anda.

2Solusi total untuk layar sentuh dan tampilan
Apakah Anda khawatir tentang perakitan layar sentuh dan layar tampilan?Tianxianweidapat menyediakan layar sentuh kustom dan standar termasuk solusi multi-sentuh resistif dan kapasitif termasuk layanan perekat udara dan optik juga.
3Komitmen terhadap kualitas yang dapat diandalkan
TianxianweiKami memenuhi syarat oleh ISO9001: 2015 dan ISO14000, memenuhi RoHS, CE, FCC dan peraturan lingkungan lainnya di pasar global.pengujian keandalan dan penuaan.
4. Pasokan jangka panjang
Dalam keadaan normal, produk yang kami rekomendasikan dapat disediakan selama lebih dari 5 tahun.kami akan membuat rencana alternatif sebelumnya untuk memastikan kebutuhan pasokan jangka panjang Anda.

Kata kunci pencarian:tampilan TFT yang dapat dibaca sinar matahari 10,1 inci, tampilan TFT industri 10,1 inci, PCAP TFT LCD 10,1 inci, PCAP TFT LCD 10,1 inci, tft 10,1 ", 10,1 inci tft lcd yang dapat dibaca sinar matahari, 10.1 " tft lcd cahaya matahari dapat dibaca, 10,1 inci tft lcd, tft lcd 10,1, 10,1 inci tft display, 10,1 " tft display, 10,1 inci tft display, 10,1 inci tft display, 10,1 inci tft display, 10,1 " tft lcd display, 10,1 " tft screen, 10,1 " tft screen, 10,1 " tft display, 10,1 " tft display, 10,1 " tft display, 10,1 " tft display, 10,1 " tft display, 10,1 " tft display, 10,1 " tft display, 10,1 " tft display, 10,1 " tft display, 10,1 " tft display, 10,1 " tft display, 10,1 " tft display, 10,1 " tft display, 10,1 " tft display, 10,1 " tft display, 10,1 " tft display, 10,1 " tft display, 10,1 " tft display, 10,1 " tft display, 10,1 " tft display, 10,1 " tft display, 10,1 " tft display, 10,1 " tft display, 10,1 " tft display, 10,1 " tft display, 10,1 "1 inci layar TFT, TFT layar 10,1 inci, TFT layar 10,1 ", 10,1 inci TFT layar LCD,1280*800TFT, 10,1 inci1280*800, 10,1 inci LVDS
