| MOQ: | negotiate |
| harga: | negotiate |
| Kemasan Standar: | cardboard |
| Periode pengiriman: | 16 |
| Cara Pembayaran: | L/C TT D/P |
| Kapasitas pasokan: | 10000pcs |
Detail Produk Cepat:
1Ukuran LCD: 7 ′′ TFT
2Resolusi: 1024x600
3. Sudut pandang: Bebas
4Dimensi garis besar: 164.9*100*5.08mm
5. Tipe antarmuka LCM: LVDS Bit Interface
6. Tipe antarmuka CTP: I2C
7. Suhu: atas -30°C sampai +80°C; Tst -30°C sampai +80°C

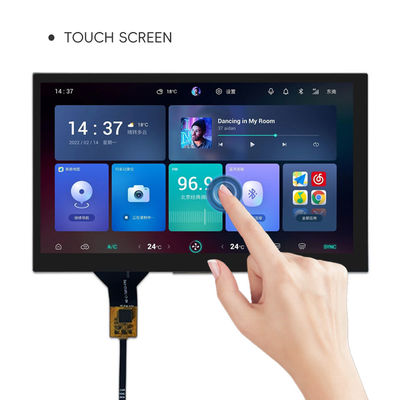

8. Panel sentuh: Capacitive layar sentuh ((CTP)
| Kata kunci: | TFT 7 inci | Layar sentuh: | CTP ((Layar sentuh kapasitas) |
|---|---|---|---|
| Resolusi: | 1024x600 Titik | Dimensi kaca penutup: | Dapat Disesuaikan |
| Antarmuka LCM: |
LVDS Bit Interface |
Luminance permukaan: | 450-1300 Cd/m2 |
| Umur LED: | 30,000 Jam | Pin: | 20 pin |
| Arah melihat: | Semua sudut pandang ((80/80/80/80) | CTP Interface: | I2C |
| Operasi Temp.: | 20°C sampai +70°C | Kepatuhan: | CE & FCC & RoHS sesuai |
Penjaminan mutu
1Untuk setiap potongan, kami memiliki 3 kali 100% tes untuk memastikan kualitas yang baik.
2Manajer QA telah berada di industri LCD selama lebih dari 12 tahun.Tim kami semua sangat profesional dan berpengalaman dalam LCD yang diajukan untuk memastikan kualitas untuk pelanggan.
TFT LCD Module 7 "inci 1024x600 antarmuka MIPI IPS dengan CTP Product Drawing
Mdi atas kapal Deskripsi
| Pin No. | Simbol | Mdi atas kapal Deskripsi |
| 1 | LCD-VDD 3.3V | Sumber Daya untuk LCD. |
| 2 | NC | NC |
| 3 | NC | NC |
| 4 | GND | Tanah. |
| 5 | GND | Tanah. |
| 6 | GND | Tanah. |
| 7 | RXIN0- | Data input diferensial LVDS negatif0 |
| 8 | RXIN0+ | Positif data diferensial LVDS0 input |
| 9 | RXIN1- | Input data diferensial LVDS1 negatif |
| 10 | RXIN1+ | Data diferensial LVDS positif1 input |
| 11 | RXIN2- | Input data diferensial LVDS2 negatif |
| 12 | RXIN2+ | Data diferensial LVDS positif2 input |
| 13 | GND | Tanah. |
| 14 | GND | Tanah. |
| 15 | RXCLKIN- | Input jam diferensial LVDS negatif |
| 16 | RXCLKIN+ | Input jam diferensial LVDS positif |
| 17 | RXIN3- | Data diferensial LVDS negatif3 masukan |
| 18 | RXIN3+ | Data diferensial LVDS positif3 masukan |
| 19 | NC | NC |
| 20 | NC | NC |
BLPINDeskripsi
| Pin No. | Simbol | BL Fungsi |
| 1 | VLED 12V | Sumber daya lampu latar |
| 2 | NC | NC |
| 3 | EN 3.3V | Aktifkan Kontrol Sinyal Led Konverter. |
| 4 | BL-PWM | BL-PWM (Pulse Width Modulation) Sinyal LED Driving. |
| 5 | NC | NC |
| 6 | GND | Power Ground |
CTPPINDeskripsi
| Pin No. | Simbol | CTPFungsi |
| 1 | CTP_SCL3.3V | Jam panel sentuh I2C |
| 2 | CTP_SDA3.3V | Data I2C panel sentuh |
| 3 | CTP_INT3.3V | Output gangguan panel sentuh |
| 4 | GND | POwer Ground (Tanah) |
| 5 | CTP_VDD 3.3V | Panel sentuh Pberkerudungpasokan2.8~3.3V |
| 6 | CTP_RST3.3V | Reset panel sentuh |
AbsolutMAksiumRmengangkut
| Karakteristik | Simbol | Min. | Max. Apa yang terjadi? | Satuan |
| Suhu operasi LCM | TOPR | - 20 | +70 | °C |
| Suhu penyimpanan LCM | TSTG | - 30 | +80 | °C |
| TP Suhu Operasi & Kelembaban (20% ~ 90%RH) | TOPR | - 20 | +70 | °C |
| TP SStemperature Storage & Humidity (20% ~ 90%RH) | TSTG | - 30 | +80 | °C |
| Kelembaban | RH | ... | 90 | % |
Karakteristik Unit Lampu Belakang
Sistem lampu latar adalah jenis pencahayaan tepi dengan 27 LED putih.
| Karakteristik | Simbol | Min. | Jenis | Max. Apa yang terjadi? | Satuan | Catatan |
| Tegangan ke depan | VF | 25.2 | ... | 28.8 | V | ... |
| arus ke depan | AkuF | ... | 60 | ... | mA | ... |
| Luminansi (dengan LCD + CTP) | Lv | ... | 370 | ... | cd/m2 | ... |
| Waktu hidup LED | N/A | ... | 30,000 | ... | Waktu | Catatan 1 |
Catatan:
Waktu hidup LED didefinisikan sebagai penurunan kecerahan modul menjadi 50% dari kecerahan asli padaLWaktu hidup LED dapat dikurangi jika bekerja ILLebih besar dari 25mA/LED.
Titik Uji Keandalan
| Tidak, tidak. | Titik pengujian | Kondisi pengujian | Catatan |
| 1 | Penyimpanan suhu tinggi | +80°C / 96H |
1Tes fungsional OK. Segmen yang hilang, pendek, tidak jelas segmen non-tampilan, tampilan tidak normal dan bocor kristal cair tidak diizinkan. 2Tidak rendah. Gelembung suhu, tutup akhir longgar dan jatuh, bingkai pelangi.
|
| 2 | Penyimpanan dengan suhu rendah | -30°C / 96H | |
| 3 | High Tempe, beroperasi | +70°C / 96H | |
| 4 | Low Tempe. | -20°C / 96H | |
| 5 | Penyimpanan suhu tinggi/kelembaban | 60°C x 90%RH /96H | |
| 6 | Kejut panas dan dingin | Keadaan statis, -20°C ((30 menit) ~70°C (30 menit),10 siklus |
Pabrik dan Fasilitas
Kata kunci pencarian: tft 7", 7 "tft lcd, 7" tft lcd,7 inci tft lcd, tft lcd 7, 7 tft display, 7" tft display, 7 inci tft display, tft display 7 inci, tft display 7", 7 inci tft lcd display,7 inci sentuhan TFT, 7 "tft touch lcd display, TFT 7" dengan CTP, 7" CTP touch TFT, 7" TFT CTP touch lcd.
