10.1 Inch 1200X1920 LCD Display Module 350cd/m2 Peralatan Medis Smart Home Display Panel

MOQ: negotiate
harga: negotiate
Kemasan Standar: cardboard
Periode pengiriman: 16
Cara Pembayaran: L/C TT D/P
Kapasitas pasokan: 10000pcs
Informasi detil
Deskripsi Produk
Informasi detil
Place of Origin
Guangdong,China
Nama merek
TXWEI
Sertifikasi
CE ROHS FCC
Model Number
TXW100047N0
IC Driver LCM:
HX8279
Pitch Piksel (L*T):
0.1128*0.1128
Derajat lumen:
350d/m²
Daerah Aktif:
135,36(T) * 216,576(V)
Suhu Penyimpanan:
-20+60
Lcm Interface:
Antarmuka BIT MIPI
Jumlah Piksel:
1200*3RGB(T)X1920(V)
Lcm pin n hitungan:
40
Menyoroti:

Modul tampilan LCD 1200X1920

,

Modul tampilan LCD 10 inci

,

Panel tampilan rumah pintar peralatan medis

Deskripsi Produk

10.1 inci1200*1920Industri TFT LCD Display MIPI Interface 40 Pin Pambuka Produk



TXW100047N0 adalah tampilan TFT-LCD industri 10,1 inci dengan resolusi 1200 * 3RGB (H) X1920 (V) (1200 horizontal dengan 1920 vertikal piksel array).Tegangan catu daya (VCC) untuk mengemudi panel LCD adalah 22.4V hingga 25.6V. Dapat digunakan untuk sistem tertanam, otomatisasi, GPS, peralatan medis, peralatan industri, dan perangkat keamanan yang membutuhkan tampilan TFT gambar warna berkualitas tinggi.

Produk ini banyak digunakan dalam tablet pendidikan, panel peralatan medis, robot, terminal pembayaran, printer, rumah pintar, pengenalan wajah, pembayaran seluler, panel tampilan kontrol industri,peralatan dan panel tampilan instrumen, elektronik otomotif, peralatan kantor, peralatan rumah tangga dan bidang lainnya.



Kata kunci: 10.1 inci TFT LCD Display
Resolusi:

1200*1920
Antarmuka: MIPI
Umur LED: 30,000 Jam
Arah melihat: Jam 6
Operasi Temp.: -10°C sampai +50°C
Layar sentuh: TXW100047N0-TC
Dimensi kaca penutup: ODM
Luminance permukaan: 350 Cd/m2
Pin: 40

LCM Driver IC:

HX8279
Kepatuhan: Sesuai dengan CE & FCC & RoHS

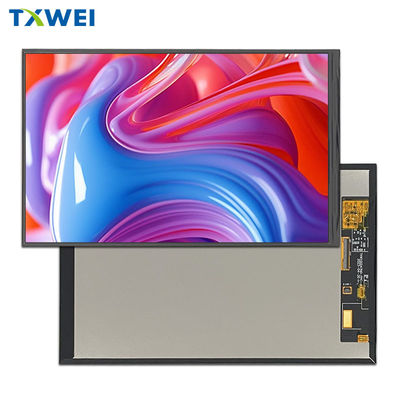

Gambar Produk



10.1 Inch 1200X1920 LCD Display Module 350cd/m2 Peralatan Medis Smart Home Display Panel 0



10.1 Inch 1200X1920 LCD Display Module 350cd/m2 Peralatan Medis Smart Home Display Panel 1





Karakteristik Unit Lampu Belakang

Sistem lampu latar adalah jenis pencahayaan tepi dengan 32 LED putih.

ditunjukkan dalam tabel berikut.

Karakteristik Simbol Min. Jenis Max. Apa yang terjadi? Satuan Catatan
Tegangan ke depan VF 22.4 ... 25.6 V ...
arus ke depan AkuF ... 80 ... mA ...
Luminansi (dengan LCD) Lv ... TBD ... cd/m2 ...
Waktu hidup LED N/A ... 30,000 ... Waktu Catatan 1



Catatan:

  • Waktu hidup LED didefinisikan sebagai penurunan kecerahan modul menjadi 50% dari kecerahan asli padaLWaktu hidup LED dapat dikurangi jika bekerja ILLebih besar dari 25mA/LED.



Deskripsi fungsi modul

Pin No. Simbol LCMFungsi
1 NC Tidak ada koneksi.
2 CTP_Reset 3.3V CTP_Reset Pin input sinyal.
3 CTP_VDD 3.3V pasokan listrik untuk sirkuit DC/DC
4 GND POwer Ground (Tanah)
5 CTP_INT 3.3V CTP_STOP Singnal
6 CTP_SDA 3.3V CTP_Data Singnal
7 CTP_SCL 3.3V CTP_Clock Sinyal
8 NC Tidak ada koneksi.
9

LEDK

 Sumber daya untuk terminal input katode lampu latar.
10

LEDK

 Sumber daya untuk terminal input katode lampu latar.
11 NC Tidak ada koneksi.
12

LEDA

 Sumber daya untuk terminal input anode lampu latar.
13

LEDA

 Sumber daya untuk terminal input anode lampu latar.
14

LEDA

 Sumber daya untuk terminal input anode lampu latar.
15 NC Tidak ada koneksi.
16 GND POwer Ground (Tanah)
17 MIPI_D0N Pin input/output sinyal diferensial antarmuka data kecepatan tinggi
18 MIPI_D0P Pin input/output sinyal diferensial antarmuka data kecepatan tinggi
19 GND POwer Ground (Tanah)
20 MIPI_D1N Pin input/output sinyal diferensial antarmuka data kecepatan tinggi
21 MIPI_D1P Pin input/output sinyal diferensial antarmuka data kecepatan tinggi
22 GND POwer Ground (Tanah)
23 MIPI_CLKN Input sinyal diferensial jam antarmuka kecepatan tinggi/outputPin
24 MIPI_CLKP Input sinyal diferensial jam antarmuka kecepatan tinggi/outputPin
25 GND POwer Ground (Tanah)
26 MIPI_D2N Pin input/output sinyal diferensial antarmuka data kecepatan tinggi
27 MIPI_D2P Pin input/output sinyal diferensial antarmuka data kecepatan tinggi
28 GND POwer Ground (Tanah)
29 MIPI_D3N Pin input/output sinyal diferensial antarmuka data kecepatan tinggi
30 MIPI_D3P Pin input/output sinyal diferensial antarmuka data kecepatan tinggi
31 GND POwer Ground (Tanah)
32 NC Tidak ada koneksi.
33 NC Tidak ada koneksi.
34 Reset1.8V Mengatur salah satu pin rendah menginisialisasi LSI
35 VCC3.3V Sumber daya sirkuit penguat
36 VCC3.3V Sumber daya sirkuit penguat
37 VCC3.3V Sumber daya sirkuit penguat
38 VCC3.3V Sumber daya sirkuit penguat
39 IOVCC 1,8V pasokan listrik untuk sirkuit DC/DC
40 NC Tidak ada koneksi.





RTitik Uji Keandalan

Tidak, tidak. Titik pengujian Kondisi pengujian Catatan
1 Penyimpanan suhu tinggi +70°C / 96H

1Tes fungsional OK.

Segmen yang hilang, pendek, tidak jelas segmen non-tampilan, tampilan tidak normal dan bocor kristal cair tidak diizinkan.

2Tidak rendah.

Gelembung suhu, tutup akhir longgar dan jatuh, bingkai pelangi.




2 Penyimpanan dengan suhu rendah -20°C / 96H
3 High Tempe, beroperasi +60°C / 96H
4 Low Tempe. -10°C / 96H
5 Penyimpanan suhu tinggi/kelembaban 50°C x 90%RH /96H
6 Kejut panas dan dingin Kondisi statis, -10°C ((30 menit) ~60°C (30 menit),10 siklus





Gambar Produk



10.1 Inch 1200X1920 LCD Display Module 350cd/m2 Peralatan Medis Smart Home Display Panel 2





10.1 Inch 1200X1920 LCD Display Module 350cd/m2 Peralatan Medis Smart Home Display Panel 3
