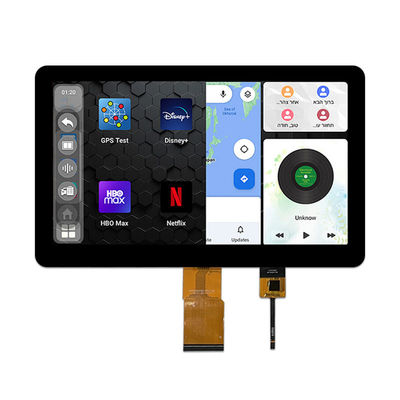

LVDS Interface 10.1 Inch TFT LCD 1024*600 Dot Dengan Kapasitas Layar Sentuh

MOQ: negotiate
harga: negotiate
Kemasan Standar: cardboard
Periode pengiriman: 16
Cara Pembayaran: L/C TT D/P
Kapasitas pasokan: 10000pcs
Informasi detil
Deskripsi Produk
Informasi detil
Place of Origin
Guangdong,China
Nama merek
TXWEI
Sertifikasi
CE ROHS FCC
Model Number
TXW100041B0-CTP
Jumlah Piksel:
1024*3RGB(T)X600(V)
Daerah Aktif:
222.72 ((H) * 125.28 ((V)
Lcm pin n hitungan:
60
Derajat lumen:
450d/m²
Ukuran:
10.1
Arus Lampu Latar:
140mA
LED lampu latar belakang:
30
Menyoroti:

1024*600 layar TFT

,

Panel Tampilan Navigasi Mobil

,

10.1 inci layar TFT

Deskripsi Produk

LVDS 10,1 inci TFT dengan CTP Pambuka Produk

TXW100041B0-CTP adalah 10,1 inci 16:9 rasio full-color TFT LCD display screen dengan resolusi 1024 * 600, IPS full view high definition high brightness display effect,kisaran suhu yang luas dari suhu kerja -30+80, dan tampilan kecerahan tinggi 450cd/m2.



Selain itu,TXW100041B0-CTPmenawarkan tiga fitur produk: kecerahan tinggi (450 cd/m2), kontras tinggi (800:1) dan anti silau.meningkatkan pengalaman visual produk pelanggan dalam berbagai kondisi.

Produk ini banyak digunakan di bidang-bidang seperti navigasi mobil, peralatan tampilan sinar matahari luar ruangan, peralatan kontrol industri, peralatan medis, panel operasi antarmuka manusia-mesin, dll.





Fitur

Artikel Spesifikasi
Ukuran LCD 10.1 inci ((Diagonal)

Lumen derajat

450cd/m2
Resolusi

1024*3RGB ((H) X600 ((V)
Mode Tampilan Biasanya putih, menular
Pitch titik

0.2175*0.2088mm
Area aktif

222.72 ((H) * 125.28 ((V)mm
Ukuran modul ((dengan CTP) 247.69*154.09*6.8mm

LCM Driver IC

HX8282A11

Antarmuka LCM

LVDS Bit Interface

Lcm pin n menghitung

60
Arah tampilan ((Grey Inversion)

Semua jam

Struktur layar sentuh

G+G

IC Pengemudi Sentuh

GT9271

Antarmuka Sentuh

IIC
suhu operasi

-20+70
suhu penyimpanan

-30+80





LVDS Inch TFT dengan produk CTPMenggambar



LVDS Interface 10.1 Inch TFT LCD 1024*600 Dot Dengan Kapasitas Layar Sentuh 0



LVDS Interface 10.1 Inch TFT LCD 1024*600 Dot Dengan Kapasitas Layar Sentuh 1



AbsolutMAksiumRmengangkut

Karakteristik Simbol Min. Max. Apa yang terjadi? Satuan
Suhu operasi LCM TOPR - 20 +70 °C
Suhu penyimpanan LCM TSTG - 30 +80 °C
TP Suhu Operasi & Kelembaban (20% ~ 90%RH) TOPR - 20 +70 °C
TP SStemperature Storage & Humidity (20% ~ 90%RH) TSTG - 30 +80 °C
Kelembaban RH ... 90 %





TFT DCCkarakteristik

Karakteristik Simbol Min. Seperti itu. Max. Apa yang terjadi? Satuan Catatan
Tingkat OperasiFrame TFT Hz ... 60 ... Hz ...
Tegangan pasokan untuk ((DC/DC) VDD 3.0 3.3 3.6 V ...
Gerbang TFT ON Voltage VGH ... 18 ... V ...
TFT Gate OFF Voltage VGL ... - 6 ... V ...
Tegangan umum TFT Vcom ... 4.4 ... V ...
AVDD Avdd ... 9.6 ... V ...



Catatan:

1. VGH adalah tegangan operasi gerbang TFT.

2. VGL adalah tegangan operasi gerbang TFT.

berfluktuasi dengan fase yang sama dengan Vcom.

3. Vcom harus disesuaikan untuk mengoptimalkan kualitas tampilan, seperti Crosstalk dan kontras rasio dll.

4. Nilai hanya nilai referensi. Pelanggan dapat mengoptimalkan nilai pengaturan dengan

D-IC yang berbeda.



Karakteristik Unit Lampu Belakang

Sistem lampu latar adalah jenis pencahayaan tepi dengan 42 LED putih.

Karakteristik Simbol Min. Jenis Max. Apa yang terjadi? Satuan Catatan
Tegangan ke depan VF 16.8 ... 19.2 V -
arus ke depan AkuF ... 140 - mA -
Luminansi (dengan LCD + CTP) Lv   TBD ... cd/m2 -
Waktu hidup LED N/A ... 30000 ... Waktu Catatan 1



Catatan:

Waktu hidup LED didefinisikan sebagai penurunan kecerahan modul menjadi 50% dari kecerahan asli padaLWaktu hidup LED dapat dikurangi jika bekerja ILLebih besar dari 25mA/LED.



RTitik Uji Keandalan



Tidak, tidak. Titik pengujian Kondisi pengujian Catatan
1 Penyimpanan suhu tinggi +80°C / 96H

1Tes fungsional OK.

Segmen yang hilang, pendek, tidak jelas segmen non-tampilan, tampilan tidak normal dan bocor kristal cair tidak diizinkan.

2Tidak rendah.

Gelembung suhu, tutup akhir longgar dan jatuh, bingkai pelangi.




2 Penyimpanan dengan suhu rendah -30°C / 96H
3 High Tempe, beroperasi +70°C / 96H
4 Low Tempe. -20°C / 96H
5 Penyimpanan suhu tinggi/kelembaban 50°C x 90%RH /96H
6 Kejut panas dan dingin Keadaan statis, -20°C ((30 menit) ~70°C (30 menit),10 siklus





ProdukGambar



LVDS Interface 10.1 Inch TFT LCD 1024*600 Dot Dengan Kapasitas Layar Sentuh 2





LVDS Interface 10.1 Inch TFT LCD 1024*600 Dot Dengan Kapasitas Layar Sentuh 3



LVDS Interface 10.1 Inch TFT LCD 1024*600 Dot Dengan Kapasitas Layar Sentuh 4



Fasilitas Pabrik dan Sertifikat

LVDS Interface 10.1 Inch TFT LCD 1024*600 Dot Dengan Kapasitas Layar Sentuh 5



Pengaturan:

  1. Sesuaikan 10,1 Inci TFT Thin Film Transistor LCD Monitor Anda dengan TXWEI, nomor model TXW100041B0-CTP, berasal dari Guangdong, Cina.
  2. Produk ini disertifikasi dengan CE ROHS FCC dan memiliki jumlah pesanan minimum dan harga yang dapat dinegosiasikan.
  3. Syarat pembayaran termasuk L / C TT D / P, dan kemampuan pasokan adalah 10000pcs.
  4. Ukuran garis besar mekanik adalah 247.69*154.09*6.8mm, dengan 30 LED lampu latar dan LCM Driver IC HX8282A11.
  5. Area aktif adalah 222.72 ((H) * 125.28 ((V) dengan jumlah piksel 1024 * 3RGB ((H) X600 ((V).
