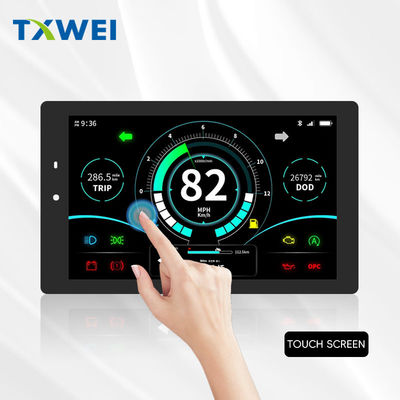

7-inci 600X1024 Resolusi 800cd/m2 Panel Instrumen Kendaraan Listrik TFT LCD Display MIPI Interface

Produk

7-inci 600X1024 Resolusi 800cd/m2 Panel Instrumen Kendaraan Listrik TFT LCD Display MIPI Interface

MOQ:	negotiate
harga:	negotiate
Kemasan Standar:	cardboard
Periode pengiriman:	16
Cara Pembayaran:	L/C TT D/P
Kapasitas pasokan:	10000pcs

Informasi detil

Deskripsi Produk

Informasi detil

Place of Origin

Guangdong,China

Nama merek

TXWEI

Sertifikasi

CE ROHS FCC

Model Number

TXW700088K0-CTP

Ukuran Garis Mekanis (W*H*T):

104,36*178,67*5,28

Jumlah Piksel:

600*3RGB (Tinggi) X1024 (Tebal)

Lcm pin n hitungan:

40PIN

Ukuran:

IC Driver LCM:

JD9365DA

Derajat lumen:

800CD/M²

Lcm Interface:

antarmuka MIPI

Pitch Piksel (L*T):

0,11775(T) *0,11775(V)

Menyoroti:

800 cd/m2 Panel Instrumen Kendaraan Listrik

Layar LCD TFT 7 inci

600X1024 7 Inch LCD Modul

Deskripsi Produk

7-inci IPS TFT LCD Display JD9365DA Driver MIPI Interface Pambuka Produk

TXW700088K0-CTPTFT LCD display adalah mode potret 7 inci dengan modul TFT LCD layar sentuh kapasitif (CTP), Menampilkan resolusi QVGA600*1024piksel, modul LCD TFT ini dibangun denganJD9365DAIC. mendukung antarmuka MIPI. tegangan pasokan untuk analog (Vcc) berkisar dari18VModul ini memiliki panel permukaan anti-silau dan semua sudut pandang terlihat.

TXW700088K0-CTPproduk tampilan menggunakan lampu latar bercahaya tinggi, dengan polariser bercahaya tinggi, kecerahan permukaan dapat mencapai 800 NITS, dan permukaan CTP antisilau,sehingga produk ini dapat dibaca di bawah sinar matahariModul LCD ini dapat digunakan dalam sistem tertanam, perangkat industri, keamanan dan peralatan genggam yang membutuhkan tampilan dengan kualitas tinggi dan gambar berwarna.

Fitur:

Produk:	Layar LCD TFT 7 inci
Resolusi:	600*1024
Arah melihat:	IPS Semua sudut pandang
Nomor Pin:	40 pin
Luminance permukaan:	800 Cd/m2
Umur LED:	20,000 Jam
Layar sentuh:	Panel Sentuh Kapasitif
Dimensi kaca penutup:	Dapat disesuaikan
Antarmuka:	MIPI
Mechanical OutlineSize:	104.36178.675.28
Pengemudi IC:	JD9365DA
Kepatuhan:	Sesuai dengan CE & FCC & RoHS

7 inci IPS TFT LCD DisplayJD9365DADriver Mipi Interface ProdukMenggambar

AbsolutMAksiumRmengangkut

Karakteristik	Simbol	Min.	Max. Apa yang terjadi?	Satuan
Suhu operasi LCM	T_OPR	- 20	+70	°C
Suhu penyimpanan LCM	T_STG	- 30	+80	°C
TP Suhu Operasi & Kelembaban (20% ~ 90%RH)	T_OPR	- 20	+70	°C
TP SStemperature Storage & Humidity (20% ~ 90%RH)	T_STG	- 30	+80	°C
Kelembaban	RH	...	90	%

Karakteristik Unit Lampu Belakang

Sistem lampu latar adalah jenis pencahayaan tepi dengan 18 LED putih.

Karakteristik	Simbol	Min.	Jenis	Max. Apa yang terjadi?	Satuan	Catatan
Tegangan ke depan	V_F	16.8	...	19.2	V	...
arus ke depan	Aku_F	...	120	...	mA	...
Luminansi (dengan LCD + CTP)	Lv	...	800	...	cd/m²	...
Waktu hidup LED	N/A	...	20,000	...	Waktu	Catatan 1

Catatan:

Waktu hidup LED didefinisikan sebagai penurunan kecerahan modul menjadi 50% dari kecerahan asli pada_LWaktu hidup LED dapat dikurangi jika bekerja I_LLebih besar dari 25mA/LED.

Deskripsi fungsi modul

Pin No.	Simbol	LCM Fungsional
1	GND	Power Ground
2	MIPI_D0+	Pin input/output sinyal diferensial antarmuka data kecepatan tinggi
3	MIPI_D0-	Pin input/output sinyal diferensial antarmuka data kecepatan tinggi
4	GND	Power Ground
5	MIPI_D1+	Pin input/output sinyal diferensial antarmuka data kecepatan tinggi
6	MIPI_D1-	Pin input/output sinyal diferensial antarmuka data kecepatan tinggi
7	GND	Power Ground
8	MIPI_CLK+	Pin input/output sinyal diferensial jam antarmuka kecepatan tinggi
9	MIPI_CLK-	Pin input/output sinyal diferensial jam antarmuka kecepatan tinggi
10	GND	Power Ground
11	MIPI_D2+	Pin input/output sinyal diferensial antarmuka data kecepatan tinggi
12	MIPI_D2-	Pin input/output sinyal diferensial antarmuka data kecepatan tinggi
13	GND	Power Ground
14	MIPI_D3+	Pin input/output sinyal diferensial antarmuka data kecepatan tinggi
15	MIPI_D3-	Pin input/output sinyal diferensial antarmuka data kecepatan tinggi
16 ~ 17	GND	Power Ground
18 ~ 19	VCC 1,8V	pasokan listrik untuk sirkuit I/O
20 ~ 23	NC	NC
24	Reset	Mengatur salah satu pin rendah menginisialisasi LSI
25 ~ 26	NC	NC
27	GND	Power Ground
28 ~ 29	LEDK	Sumber daya untuk terminal input katode lampu latar.
30	GND	Power Ground
31	NC	NC
32 ~ 33	GND	Power Ground
34	NC	NC
35 ~ 36	LEDA	Sumber daya untuk terminal input anode lampu latar.
37	GND	Power Ground
38 ~ 39	VDD 3.3V	pasokan listrik untuk sirkuit DC/DC
40	NC	NC

CTPPINDeskripsi:

Pin No.	Simbol	CTPFungsi
1	CTP_VCC2.8V	Panel sentuh Pberkerudungpasokan2.8~3.3V
2	CTP_INT1.8V	Output gangguan panel sentuh
3	CTP_RST1.8V	Reset panel sentuh
4	CTP_SCL1.8V	Jam panel sentuh I2C
5	CTP_SDA1.8V	Data I2C panel sentuh
6	GND	POwer Ground (Tanah)

RTitik Uji Keandalan

Tidak, tidak.	Titik pengujian	Kondisi pengujian	Catatan
1	Penyimpanan suhu tinggi	+80°C / 96H	1Tes fungsional OK. Segmen yang hilang, pendek, tidak jelas segmen non-tampilan, tampilan tidak normal dan bocor kristal cair tidak diizinkan. 2Tidak rendah. Gelembung suhu, tutup akhir longgar dan jatuh, bingkai pelangi.
2	Penyimpanan dengan suhu rendah	-30°C / 96H
3	High Tempe, beroperasi	+70°C / 96H
4	Low Tempe.	-20°C / 96H
5	Penyimpanan suhu tinggi/kelembaban	50°C x 90%RH /96H
6	Kejut panas dan dingin	Kondisi statis, -20°C ((30 menit) ~60°C (30 menit), 10 siklus

Gambar Produk

TFT LCD Display Module Manufacturer - lebih dari 400 item standar TFT di jalur

Tian XianweiSAEF adalah produsen terkemuka global TFT LCD yang berbasis di Cina. SAEF menawarkan berbagai macam produk dari ukuran kecil hingga menengah TFT display modul dalam ukuran mulai dari 0,96",1.28", 1.77, 2", 2.1" 2.2" 2.3", 2.4", 2.6", 2.8", 3", 3.1", 3.2", 3.4" 3.5", 3.6", 3.7", 4", 4.3", 4.6", 5", 5.5", 5.6", 5.7", 6.5", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3", 13.3", 14", 15", 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25", 27" 28"dan 32"Ada lebih dari 200 model standar TFT yang terdaftar di situs web ini; lebih lanjut,hampir setiap item dapat diterima untuk berasal dari item standar untuk memenuhi kebutuhan pelanggan.
