| MOQ: | negotiate |
| harga: | negotiate |
| Kemasan Standar: | cardboard |
| Periode pengiriman: | 16 |
| Cara Pembayaran: | L/C TT D/P |
| Kapasitas pasokan: | 10000pcs |

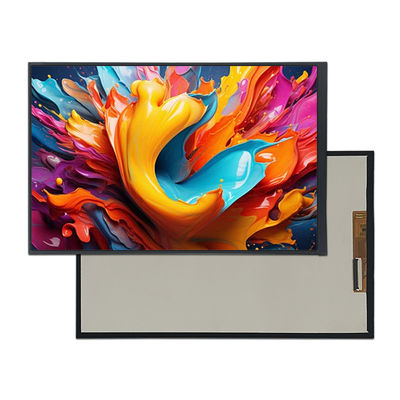

10.1 inci TFT LCD Display Operasi suhu luas 800 * 1280 Layar MIPI 40 pin
Pengantar Produk
TXW100035B2 TFT LCD display adalah layar 10,1 inci IPS full view dengan resolusi 800 * 1280 piksel.Layar TFT TXW100035B2 beroperasi pada 24V (tegangan catu daya)
Desain TXW100035B2 tanpa sentuhan, layar sentuh yang dapat disesuaikan, IIC dan antarmuka USB opsional.Kondisi kualitas layar TFT LCD TXW100035B2 baikSebagai tampilan kelas industri, produk ini banyak digunakan di bidang seperti panel kontrol perangkat, produk pembayaran seluler, produk kontrol akses keamanan, instrumen dan meter,peralatan medis, rumah pintar, Internet of Things, dan peralatan rumah tangga.
| Produk: | 10.1 inci TFT LCD Display |
| Luminance permukaan: | 550 Cd/m2 ((nit) |
| Operasi Temp.: | -20°C sampai +70°C |
| Temp penyimpanan: | -30°C sampai +80°C |
| Nomor Pin: | 40 pin |
| Resolusi: |
800*1280 |
| Antarmuka: | MIPI |
| Arah melihat: | IPS, semua sudut pandang (85/85/85/85) |
| Area Aktif: |
135.36 ((H) * 216.576 ((V)(mm) |
| Outline Dim.: |
143*228.6*2.8(mm) |
| Layar sentuh: | CTP Opsional |
| Tampilan warna: | 16.7 M |
|
LCM Driver IC: |
JD9365DA |
|
Tegangan lampu belakang: |
24V |
| Sertifikat | ISO9001:2015 / ISO1400:2015 |
| Kepatuhan: | CE&FCC & RoHS Selaras |
Fitur
TFT Display 10,1 inci ini adalah LCD TFT matriks aktif warna menggunakan TFT silikon amorf (ThinFilm Transistors) sebagai perangkat switching aktif.
PCAP TFT LCD 10,1 inci ini dirancang dengan, tutup kaca dapat disesuaikan sebagai kebutuhan pelanggan.
Layar TFT 10,1 inci ini dengan Color Gamut Typ. 50% Min.45%.
Waktu respons dari TFT LCD 10,1 inci ini adalah Typ. 30ms, Max. 35ms.
TFT MIPI 10,1 inci ini beroperasi pada suhu yang luas mulai dari -30 derajat hingga +80 derajat.
Gambar Produk
Deskripsi fungsi modul
| Pin No. | Simbol | LCMFungsi |
| 1 | NC | NC |
| 2 | VDD/3,3V | pasokan listrik untuk sirkuit DC/DC |
| 3 | VDD/3,3V | pasokan listrik untuk sirkuit DC/DC |
| 4 | GND | POwer Ground (Tanah) |
| 5 | Reset | Mengatur salah satu pin rendah menginisialisasi LSI |
| 6 | NC | NC |
| 7 | GND | POwer Ground (Tanah) |
| 8 | MIPI_D0N | Pin input sinyal diferensial data MIPI-DSI |
| 9 | MIPI_D0P | Pin input sinyal diferensial data MIPI-DSI |
| 10 | GND | POwer Ground (Tanah) |
| 11 | MIPI_D1N | Pin input sinyal diferensial data MIPI-DSI |
| 12 | MIPI_D1P | Pin input sinyal diferensial data MIPI-DSI |
| 13 | GND | POwer Ground (Tanah) |
| 14 | MIPI_CLKN | Pin input sinyal diferensial MIPI-DSI CLOCK |
| 15 | MIPI_CLKP | Pin input sinyal diferensial MIPI-DSI CLOCK |
| 16 | GND | POwer Ground (Tanah) |
| 17 | MIPI_D2N | Pin input sinyal diferensial data MIPI-DSI |
| 18 | MIPI_D2P | Pin input sinyal diferensial data MIPI-DSI |
| 19 | GND | POwer Ground (Tanah) |
| 20 | MIPI_D3N | Pin input sinyal diferensial data MIPI-DSI |
| 21 | MIPI_D3P | Pin input sinyal diferensial data MIPI-DSI |
| 22 | GND | POwer Ground (Tanah) |
| 23 ~ 24 | NC | NC |
| 25 | GND | POwer Ground (Tanah) |
| 26 ~ 29 | NC | NC |
| 30 | GND | POwer Ground (Tanah) |
| 31 ~ 32 |
LEDK |
Sumber daya untuk terminal input katode lampu latar. |
| 33 ~ 38 | NC | NC |
| 39 ~ 40 |
LEDA |
Sumber daya untuk terminal input anode lampu latar. |
Karakteristik optik
RTitik Uji Keandalan
| Tidak, tidak. | Titik pengujian | Kondisi pengujian | Catatan |
| 1 | Penyimpanan suhu tinggi | +70°C / 96H |
1Tes fungsional OK. Segmen yang hilang, pendek, tidak jelas segmen non-tampilan, tampilan tidak normal dan bocor kristal cair tidak diizinkan. 2Tidak rendah. Gelembung suhu, tutup akhir longgar dan jatuh, bingkai pelangi.
|
| 2 | Penyimpanan dengan suhu rendah | -30°C / 96H | |
| 3 | High Tempe, beroperasi | +60°C / 96H | |
| 4 | Low Tempe. | -20°C / 96H | |
| 5 | Penyimpanan suhu tinggi/kelembaban | 50°C x 90%RH /96H | |
| 6 | Kejut panas dan dingin | Kondisi statis, -20°C ((30 menit) ~60°C (30 menit),50 siklus |
Gambar produk
TFT LCD Display Module Manufacturer - lebih dari 300 item standar TFT di jalur
Tian Xianwei Technology adalah produsen terkemuka global TFT LCD yang berbasis di China.Tian Xianwei menawarkan berbagai macam modul tampilan TFT ukuran kecil hingga menengah dalam ukuran mulai dari 0.96",1.28", 1.77, 2", 2.4", 2.8", 3.2", 3.5", 4.3", 5" 5.6", 5.7", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3", 13.3", 14", 15", 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25",27" 28" dan 32" TFT (ukuran diagonal dari area aktif) dan sebagainyaAda lebih dari 200 model standar TFT yang terdaftar di situs web ini; Selain itu, hampir setiap item dapat diterima untuk berasal dari item standar untuk memenuhi kebutuhan pelanggan.
Tampilan Tian Xianwei TFT memenuhi syarat berdasarkan standar industri termasuk modul TFT-LCD standar, IPS TFT, TFT LCD kecerahan tinggi (tampilan yang dapat dibaca sinar matahari), panel TFT dengan papan pengontrol,Tipe batang TFT, Wide Temperature TFT LCD. Tampilan ini termasuk mode lanskap atau potret.Tian Xianwei TFT layar LCD tersedia dalam berbagai resolusi serta layar sentuh opsional dalam resistif dan proyeksi kapasitif (PCAP layar sentuh) teknologiBanyak modul tampilan TFT kami memiliki lebih dari satu antarmuka yang tersedia termasuk MCU, RGB, TTL, LVDS dan MIPI DSI.Tian Xianwei TFT modul yang sempurna untuk sejumlah aplikasi termasuk kontrol industri, mesin kopi, peralatan medis, sistem POS, otomatisasi, navigator GPS, barang putih, kontrol energi, telekomunikasi, peralatan medis dan sebagainya
